这种辅助线怎么在工程图里显示

ZMC1991 · 发表于 2020-1-17 09:29

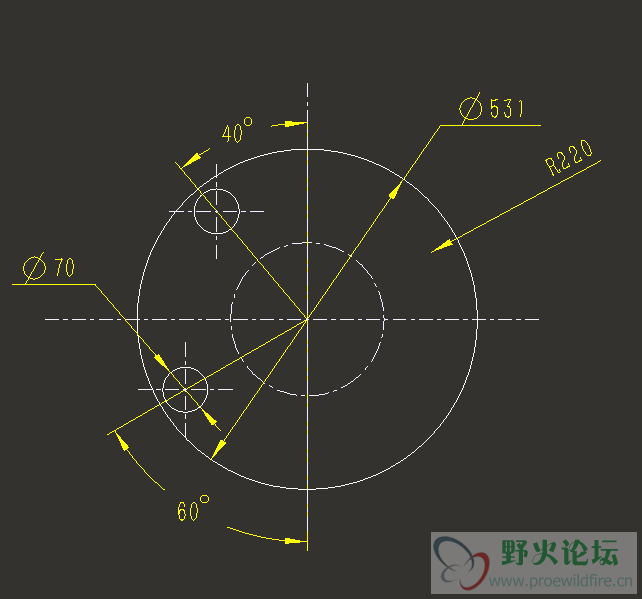

RT，之前了解如果是阵列就可以显示，但是有时候这种孔不是阵列那种规律的，需要图中的辅助线在工程图指明孔的位置，是不是有什么设置可以把构造线在工程图显示，如果是在工程图画圆的话，首先圆不会和视图一起移动，另外工程图里不能捕捉圆心，感觉并不是一个准确的方法

442724306 · 发表于 2020-1-17 09:38

可以通过显示基准的方式试一下，另外，在工程图中画的线是可以跟随视图一起移动的

ZMC1991 · 发表于 2020-1-17 09:47

442724306 发表于 2020-1-17 09:38
可以通过显示基准的方式试一下，另外，在工程图中画的线是可以跟随视图一起移动的

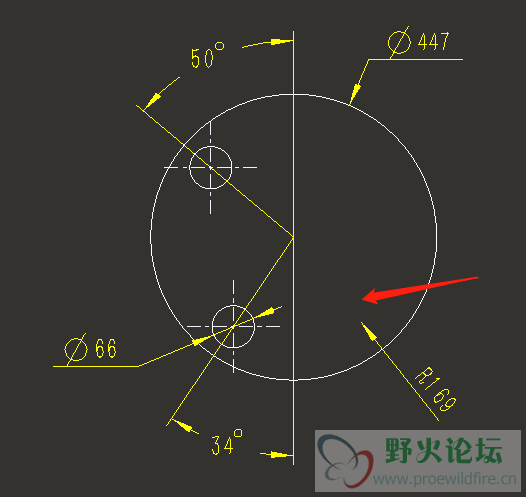

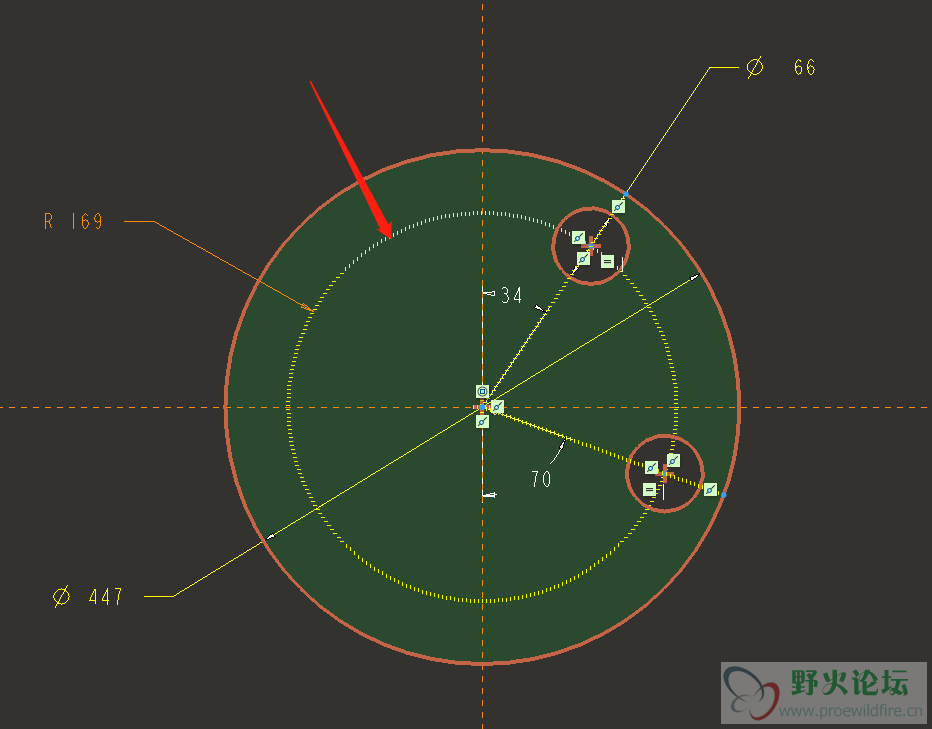

额，显示基准是这个中心线吗，目前只能显示成这样了，另外我手画的的确不捕捉圆心。。。。。我还是希望能直接显示构造线好一些

箫鼓醉 · 发表于 2020-1-17 10:01

显示基准感觉没什么用，因为捕捉的线跟基准没有关联

图片很不清晰，不知道为什么，自己截图的高清图太大了不让传，凑活看吧

箫鼓醉 · 发表于 2020-1-17 10:08

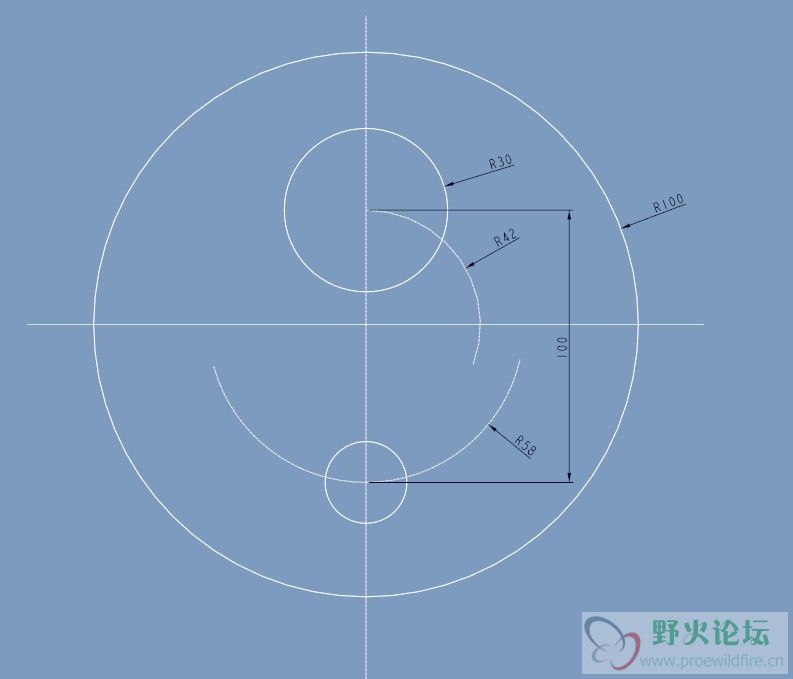

就这个样子行不行

ZMC1991 · 发表于 2020-1-17 10:23

箫鼓醉发表于 2020-1-17 10:08
就这个样子行不行

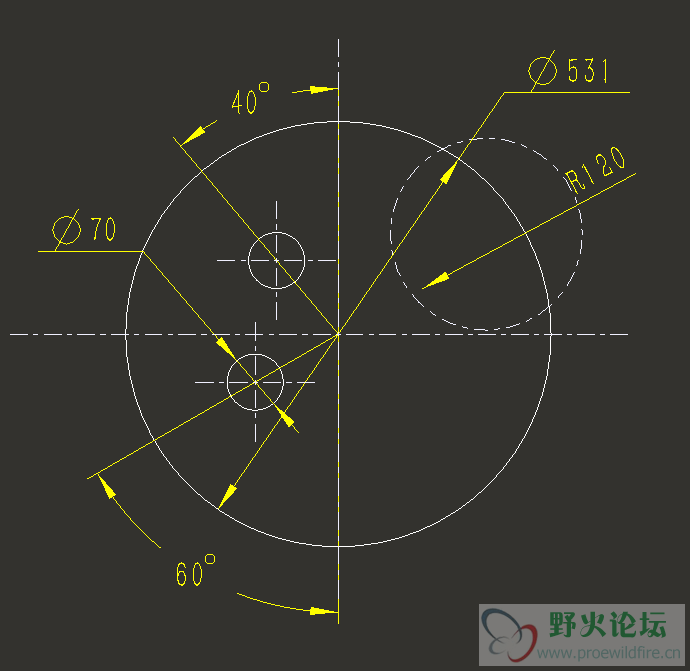

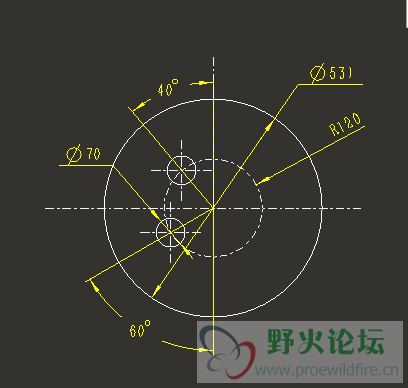

十分感谢，确实是可以通过捕捉画出来了，但是移动视图/修改尺寸这个线都不是随动的，这点还是很头痛啊

箫鼓醉 · 发表于 2020-1-17 10:47

ZMC1991 发表于 2020-1-17 10:23
十分感谢，确实是可以通过捕捉画出来了，但是移动视图/修改尺寸这个线都不是随动的，这点还是很头痛啊

左上角参数化草绘，选上

ZMC1991 · 发表于 2020-1-17 10:55

箫鼓醉发表于 2020-1-17 10:47
左上角参数化草绘，选上

OK，OK，解决了

liguowei951 · 发表于 2020-1-17 11:25

同心圆的话用阵列，就可以得出来了

liguowei951 · 发表于 2020-1-17 11:25

不需要人为手工去画
