求助关于工程图模板中如何自动插入图号

huang138232 · 发表于 2019-12-10 14:20

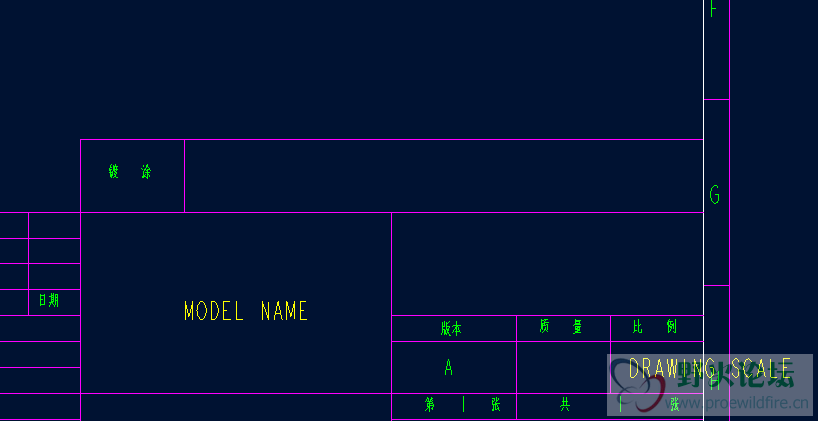

求助关于工程图模板中如何自动插入图号，及模型名称，感谢！

harveychan · 发表于 2019-12-10 14:27

模板中直接调用零件内部函数，名称：&cname 图号：&Ctuhao
零件文件关系式写入
cname=PTC_COMMON_NAME
Ctuhao=REL_MODEL_NAME

huang138232 · 发表于 2019-12-10 15:04

harveychan 发表于 2019-12-10 14:27
模板中直接调用零件内部函数，名称：&cname 图号：&Ctuhao
零件文件关系式写入
cname=PTC_CO ...

嗯嗯谢谢谢谢

能否具体点呢，还是没找到您说的

sbll · 发表于 2019-12-10 15:36

在建模的时候，在【工具】菜单下的d=关系中添加cname=PTC_COMMON_NAME
Ctuhao=REL_MODEL_NAME，然后在参数里面添加两个参数cname和ctuohao。在工程图模板对应地方添加&cname和&ctuhao即可。也可以用别的名字，只要一致就行了

13281071383 · 发表于 2019-12-10 16:03

谢谢分享！！！

1025597912 · 发表于 2019-12-11 22:13

谢谢分享，学到了
