请问怎样在图形上面画6边形的滚花，求大神们帮助下

chaoeddy · 发表于 2019-12-5 15:08

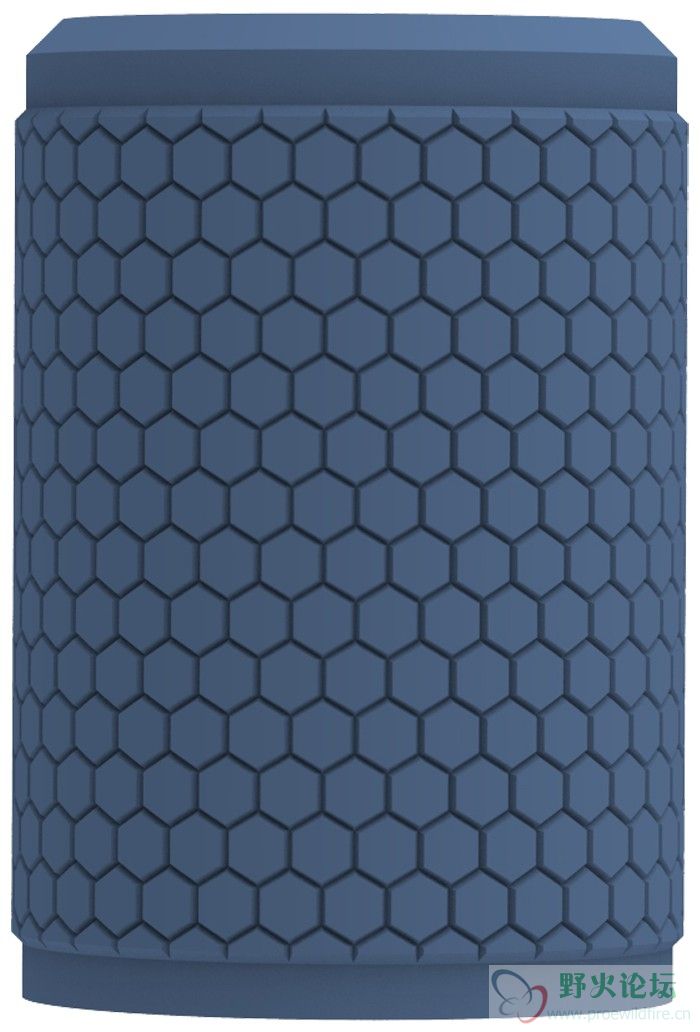

老板网上找了这个图片说要让我画一个这样的图去压铸样品
请问怎样在9边形的图形上画出来，先在此谢谢各位大神高手前辈们，谢谢

Tony19760627 · 发表于 2019-12-5 16:54

环形折弯

杰出音乐家 · 发表于 2019-12-6 10:13

本帖最后由杰出音乐家于 2019-12-6 10:18 编辑

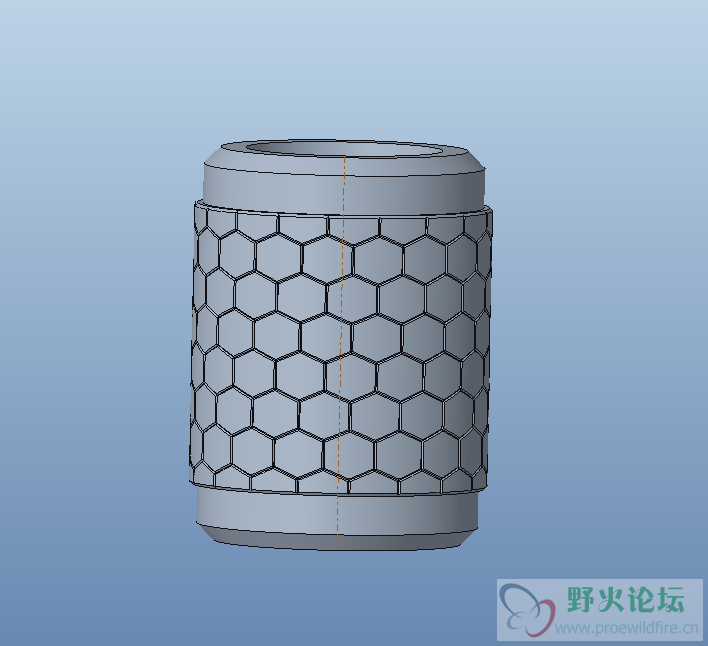

应该是这样吧，先拉伸出实体，然后画出组成6边形的线投影到实体上面，然后扫描切除阵列，具体尺寸就要自己把握了。我画的是比较大的。

Jon1 · 发表于 2019-12-6 10:42

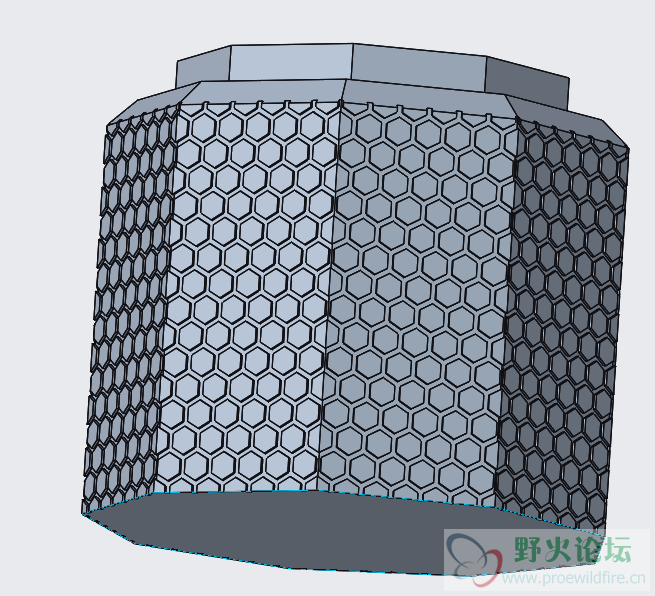

附PRT档，Creo5.0版本
