creo工程图在轴上键槽位置局部剖应该怎么处理

gaby

在剖面线的设置里，把轴排除（或者是不显示剖面线，再把边逐条显示）以后，想在键的位置再局部剖一下，一直会提示错误。

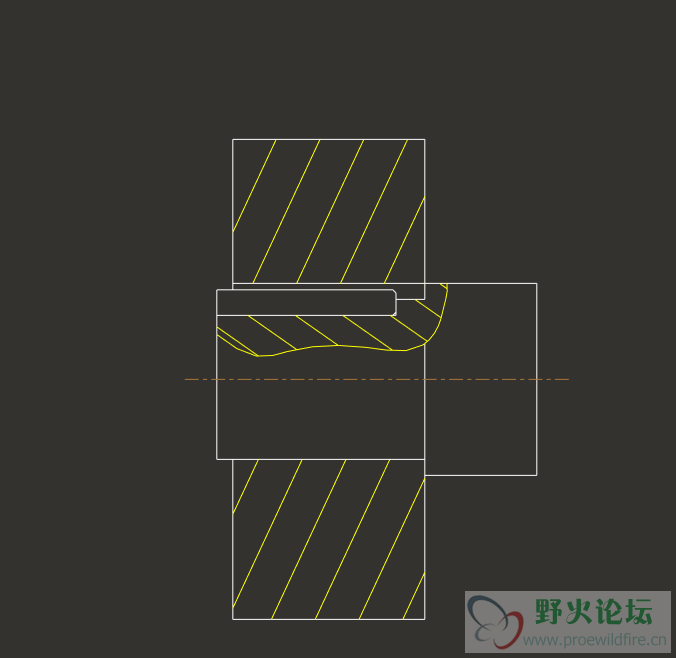

需要的是下图的效果，请教下各路大神这个问题应该怎么解决。

gaby

找到方法了。
1，把轴在剖面线里排除；
2，通过边显示命令去掉轴上键槽的边并显示遮挡部分
3，草绘个样条+直线，再把围起来的地方加剖面线

zhende

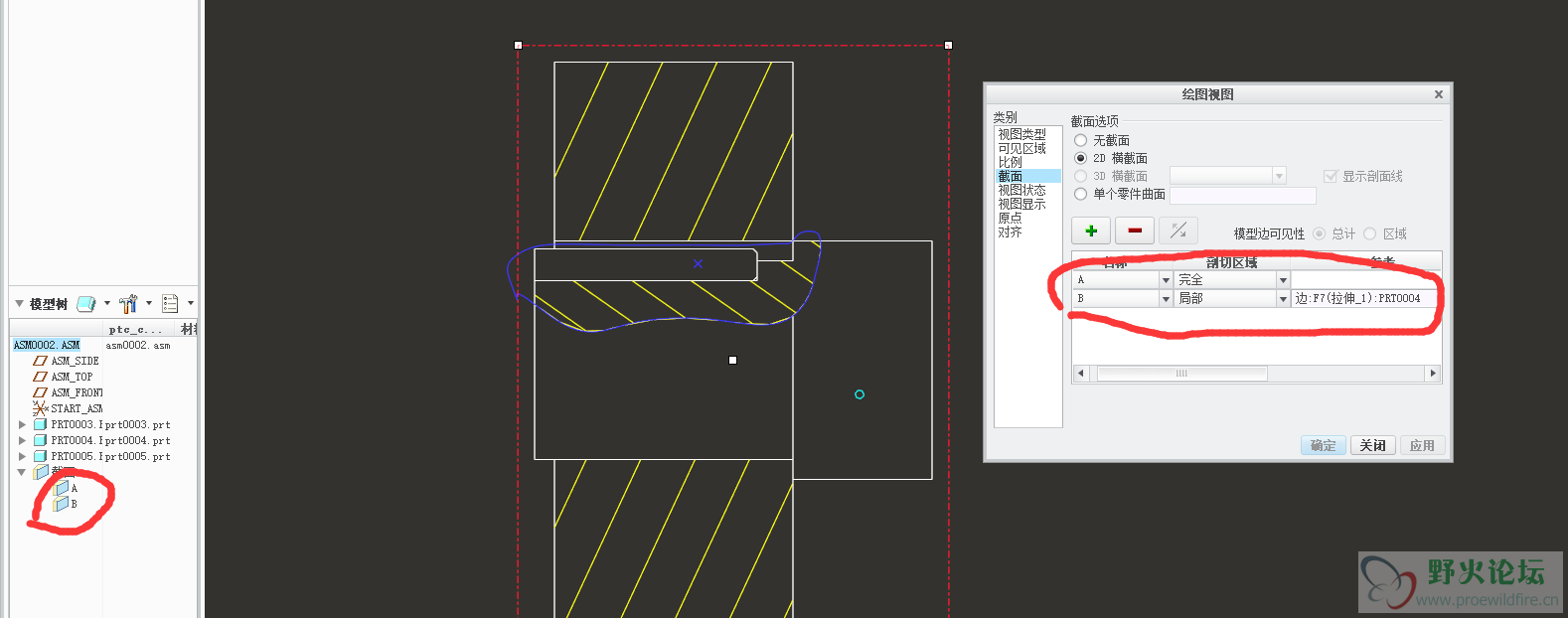

同一位置一个全剖一个局部剖，全剖的对轴和键进行排除，局部剖注意选择只是轴的局部和键全选择（不要选到轴和键之外的零部件）

gaby

zhende 发表于 2019-11-22 09:36
同一位置一个全剖一个局部剖，全剖的对轴和键进行排除，局部剖注意选择只是轴的局部和键全选择（不要选 ...

就是建两个重合面是吗？

zhende

gaby 发表于 2019-11-22 09:39
就是建两个重合面是吗？

是的

gaby

zhende 发表于 2019-11-22 09:40
是的

已经弄好了，非常感谢！

gaby

zhende 发表于 2019-11-22 09:40
是的

想再提个小问题，如何实现装配主体半剖+局部剖？
