工程图中管道重叠中心线显示

SuperFreaker

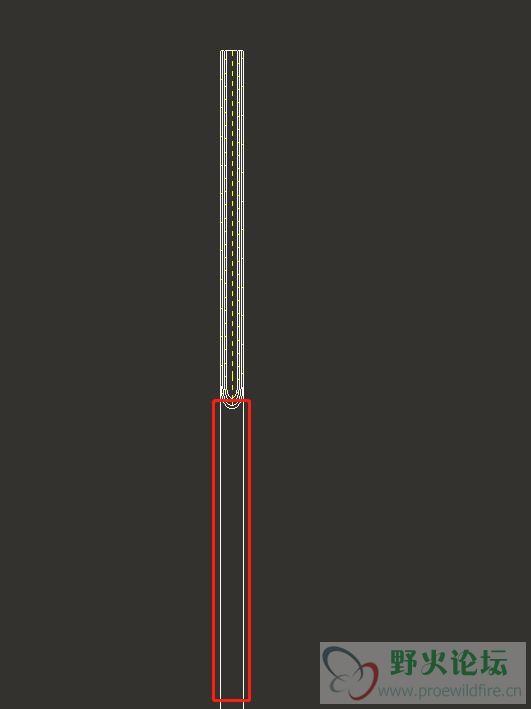

同个管线两根管道重叠时，在工程图中中心线消失，求助如何只隐藏一条管路的中心线？感谢！

Jon1

在其中一条管道零件图中把中心线放图层隐藏，然后在工程图中就图层隐藏即可

SuperFreaker

Jon1 发表于 2019-8-12 19:22
在其中一条管道零件图中把中心线放图层隐藏，然后在工程图中就图层隐藏即可

中心线不是只会在工程图中显示么？零件图中只显示管线路径，图层只能选中路径但没有中心线。

Jon1

SuperFreaker 发表于 2019-8-12 21:05
中心线不是只会在工程图中显示么？零件图中只显示管线路径，图层只能选中路径但没有中心线。

噢，理解错误。没做管道在组件里创建图层来隐藏也不行么？

SuperFreaker

Jon1 发表于 2019-8-13 08:14
噢，理解错误。没做管道在组件里创建图层来隐藏也不行么？

不行哎，组件中也是一样的，黄色的虚线是config控制的centerline，搜索不到也就没法添加到图层中。只能搜到管道特征，但管道特征代表的是管线的路径线，这个是可以隐藏的。

Jon1

下面的帖子是否有帮助
http://www.proewildfire.cn/thread-141601-1-1.html

SuperFreaker

Jon1 发表于 2019-8-13 08:47
下面的帖子是否有帮助
http://www.proewildfire.cn/thread-141601-1-1.html

看过这个，但是对我这个中心线好像没啥用，谢谢啦！
