proe工程图转CAD或DXF问题

mshan520

在proe5.0的绘图模式中，导出DWG格式或者DXF格式后，打开CAD软件，没有零件边框显示线条，只有尺寸显示，在网上查看相关问题，如下括号内：

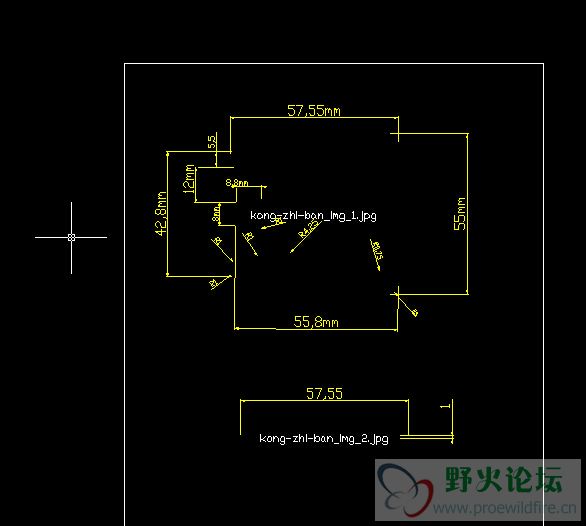

        (PRO/E工程图转到CAD中,总是出现这样那样的毛病,PRO/E毕竟是国外的软件,和国内的一些标准有很大的不同,工程图的线宽都一样,图层分得也不是很清楚,要想解决这些问题,你只需将config.pro 中的 intf_out_layer 的值设为part_layer就好啦!）。根据括号内的内容，我再绘图模式面板中工具选项下，找到选项，并点开，将括号内的intf_out_layer的值也改成part_layer了，然后我重新在导出DWG格式，CAD版本也没问题，在用CAD软件打开导出的dwg格式文件，还是出现没有显示边框，请教各位大神指点，出现的问题如图片

iskgjj

这么神奇...你视图样式有没选为线框模式了哇

Ninemiles

看你这张图，在工程图导出为dwg过程中，显示样式你是不是用的带边着色？然后你的.dwg图纸拷贝过程中或者重命名了以后，又找不到jpg的格式参考， 所以就会像你图上那样了   。。。。。。工程图导出.dwg前，显示样式请选择消隐试一试

mshan520

iskgjj 发表于 2019-7-10 09:33
这么神奇...你视图样式有没选为线框模式了哇

非常谢谢，刚才懵逼了，看了你的提醒，我已经搞定了，

mshan520

Ninemiles 发表于 2019-7-10 09:42
看你这张图，在工程图导出为dwg过程中，显示样式你是不是用的带边着色？然后你的.dwg图纸拷贝过程中或者重 ...

非常感谢，谢谢，解决了
