中心线的绘制，如何更改第一种方法的线型比例呢？

yys灯盏细辛 · 发表于 2019-5-31 21:35

求助，如何更改中线显得比例

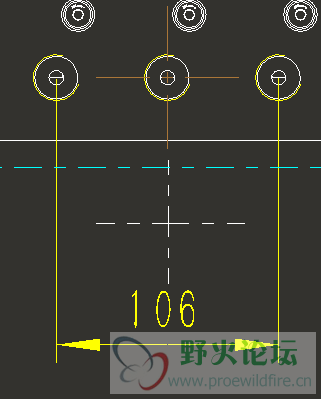

如图，上面灰色的中心线使我用显示模型注释画的，下面使用草绘画的，两者的比例完全不一样啊，如何更改第一种方法的线型比例呢？

qq202777898 · 发表于 2019-6-1 09:05

我也遇到这个问题！无解期待大神的到来

tuqiang · 发表于 2019-6-1 09:32

关注中

liurunxing · 发表于 2019-6-1 14:28

可以变通下，
在3D模型里，在相应的投影方向上分别做两条轴，
到工程图界面再分别显示出来，
其线型比例，就会与系统的完全一致了。

13566301571 · 发表于 2019-6-2 09:07

我的办法是在3D图上增加轴，然后工程图直接选择显示

yys灯盏细辛 · 发表于 2019-6-2 20:29

13566301571 发表于 2019-6-2 09:07
我的办法是在3D图上增加轴，然后工程图直接选择显示

这就是显示模型注释的方法啊，就是这方法比例太大

wdt · 发表于 2019-6-3 15:15

修改绘图选项
axis_interior_clipping no
circle_axis_offset 数值(此数值表示中心线超出实体的长短)
这两项必须同时设置

其实这么设置也不是很完美，如果能像CAD一样设置线性比例就好了

yys灯盏细辛 · 发表于 2019-6-3 17:51

wdt 发表于 2019-6-3 15:15
修改绘图选项
axis_interior_clipping no
circle_axis_offset 数值(此数值表示中心线超出实体的长短)

我看了一下我的dtl文件，这两项设置是和你说的一样的
