Mechanica3.0分析教程之：铝板受力分析！

kill007 · 发表于 2008-11-29 17:51

第一次写教程，错漏难免哦！~~~~
请各位朋友多多见谅！

废话少说，直奔主题吧：
原题要求分析一铝材（材质AL6061）静态受力，在15公斤(KG)力作用下的受力情况。
分析结果如下图：

位移量！

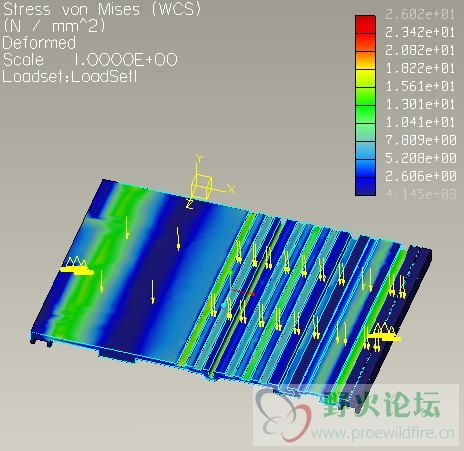

应力图！

下面用一组图片详细说明具体操作过程。

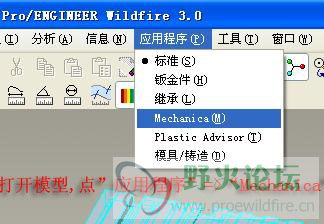

我用的软件是Pro/Engineer WildFire 3.0

kill007 · 发表于 2008-11-29 17:56

kill007 · 发表于 2008-11-29 18:00

勾选“Don't display this............”然后点continue

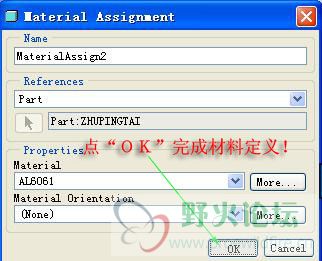

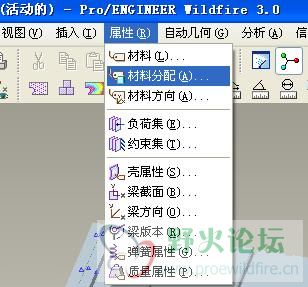

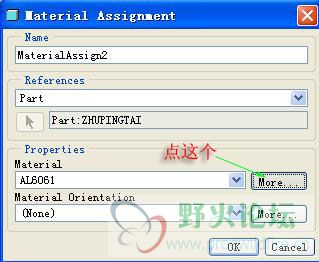

首先来定义材料，并把材料分配给三维文件！请看下图：

kill007 · 发表于 2008-11-29 18:04

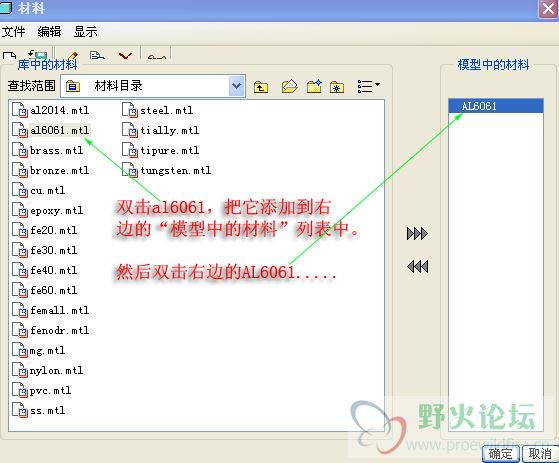

铝AL6061的具体参数如下（在网上找到的）：

插句题外话：个人觉得Proe的材料太难定义了，好多参数找不到，比如ABS、PP的杨氏模量是多少？我在网上找过好久，都没有找着！！
建议哪位兄弟要是知道的话，请一定提供！~~~~先谢啦。:lol

kill007 · 发表于 2008-11-29 18:07

材料定义好后，在模型上会出现一个相关图标。

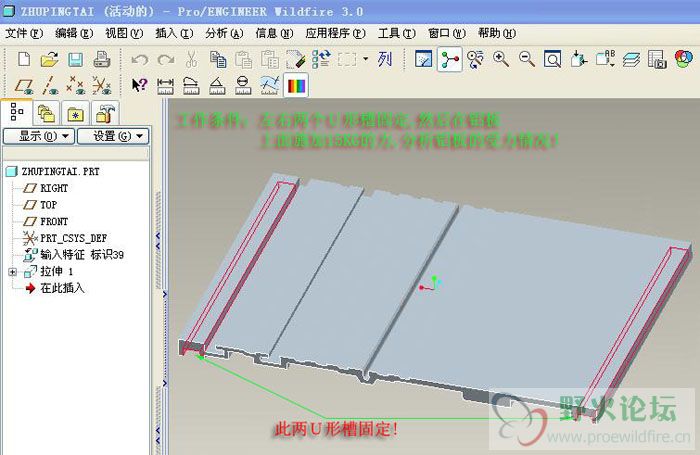

结下来，按原题要求，要把左右两个Ｕ形槽的六个面全部固定。

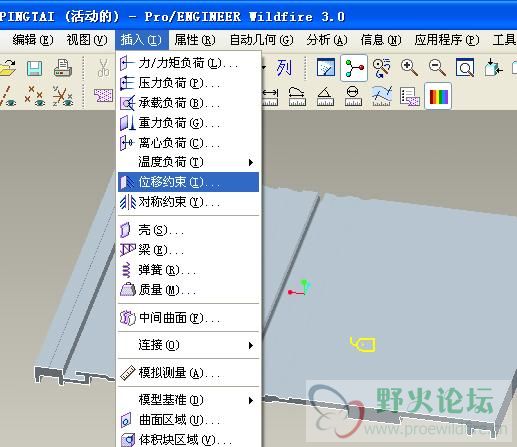

插入位移约束，并把Ｕ形槽的六个面设为固定约束。

kill007 · 发表于 2008-11-29 18:11

kill007 · 发表于 2008-11-29 18:14

约束设置好了，现在给铝板上表面施加15KG的力。

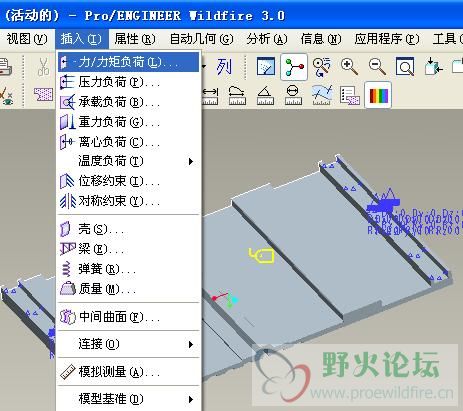

点“插入”=>“力/力矩”

kill007 · 发表于 2008-11-29 18:17

又是一张超过100kb的图片，无法上传。。。压缩...

图片已传——野火2008.11.30

kill007 · 发表于 2008-11-29 18:21

接下来进行分析了。。。
操作如下：

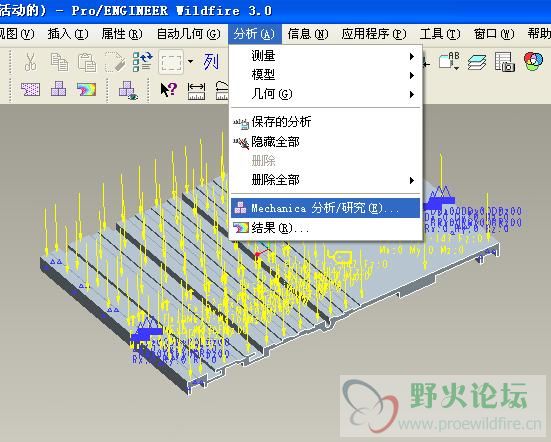

点“分析”=>“Mechanica分析/研究”...

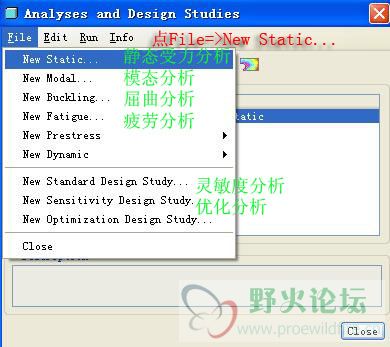

然后新建一个静态受力分析！如下图：

kill007 · 发表于 2008-11-29 18:24

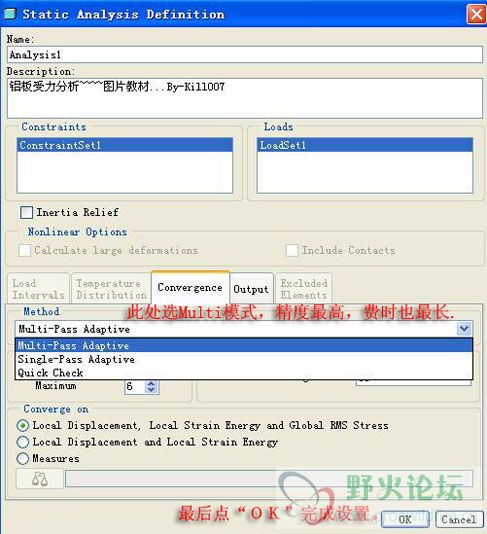

在“静态分析定义”窗口里面设置如下：
