如何修改装配图中其他人设置的内容

0539学习者

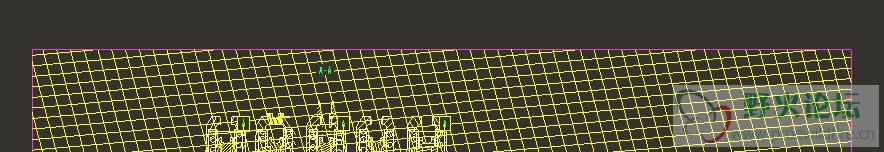

有一个装配体，是先前其他同事做的，现在进行修改时，有个剖视图，无论如何修改剖切位置，在进行剖视图设置时、都会出现如下图所示的内容，应该如何去掉这些多余的线条，请高手指点一二。

liurunxing

多余线条指的是哪些？
剖面线？

若是剖面线，
可以试试如下方法，

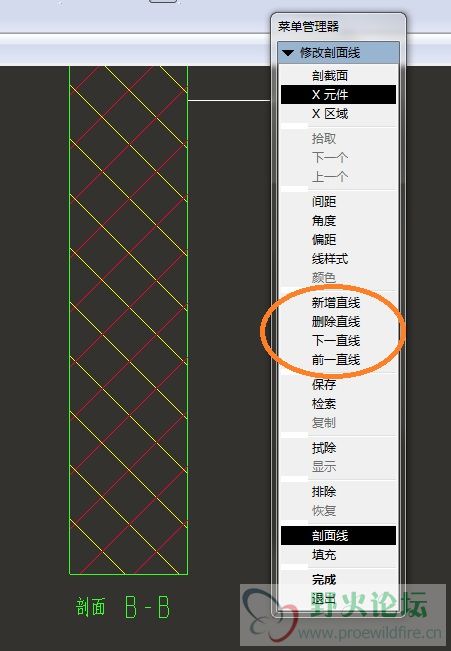

双击剖面线，
进入剖面线的编辑状态，
然后切换“下一直线”，直到切换到目标直线为止，
再“删除直线”。

软件版本有差异，操作界面有差异。
仅供参考。

0539学习者

谢谢。就是指的外面粉线线框中的那些像剖面线的东西。

0539学习者

我是想在出工程图前就把这些先找出来进行删除、而不是在出工程图时进行处理。

liurunxing

首先要确认那是不是剖面线。

源有头，债有主。
从哪来，回哪去。

主题贴的图片又换了？明显少了斜线嘛。A_A的位置也变了。

0539学习者

liurunxing 发表于 2019-3-2 08:51
首先要确认那是不是剖面线。

源有头，债有主。

A-A的位置没有变、上次的截图中看不到零件（这次截图中白线部分）、这次的图比上次截的大一点。

0539学习者

看做的这个效果，应该是辅助的设置、而不应该是剖面线，因为外边有粉色的边框；另外一点，剖面线不能在被剖的实体零件外面吧。白色的线条就是零件的边界。

liurunxing

将剖面暂时关了，拿掉
看那些线还在不？

原来贴图中有斜线加十字网络，貌似斜线不见了。

在与不在的两种不同结果，
自己再根据结果判断下喽。

在不涉及机密的情况下，
可以把你的文件传上来，
大家也好好看看是个啥子情况。

0539学习者

正因为是在单位里面的，所以这个图不没法传上去的。要不是因为是在单位里面的我早就上传了。
