PROE外部数据（igs step 等）工程图制作教程

31358302

这里所说的外部数据指的是igs、stp等格式的文件。本帖主要介绍这些外部数据如何在PROE中制作工程图及其相关的一些问题。igs等格式文件的工程图制作过程和一般的PROE模型工程图创建步骤基本相同。其关键在于视图的创建，更确切的说是第一个视图的创建（也就是我们常说的主视图、一般视图）。其余投影视图、尺寸标注、文字注释等和PROE模型工程图一样，是工程图基本功，本帖不再讲述。
原练习题链接
http://www.proewildfire.cn/forum ... mp%3Bascdesc%3DDESC
        本文以野火3.0m120中文版为蓝本讲述，内容如下：
一、制作工程图前的模型准备
1.1 打开/调入外部数据的两种常用方法及其比较…………2＃
1.2 创建工程图所需要的基准面、基准轴……………………3＃

二、工程图视图创建
2.1 插入一般视图及其投影视图………………………………4＃
2.2 显示并调整轴线………………………………………………5＃

三、关于工程图中参数化图框及套用模板的问题探讨
3.1 无法套用模板怎么解决？……………………………………6＃
3.2 通过config解决模型没有参数的问题……………………7＃

四、补充教程
4.1 关于视图的定向问题…………………………………………8＃
4.2 igs、stp等格式文件简介……………………………………9＃

PDF文档下载…………………………………………………………10＃

本帖所涉及的文件（part\drw\stp)

[ 本帖最后由 31358302 于 2009-1-8 11:55 编辑 ]

31358302

1.1 打开/调入外部数据的两种常用方法及其比较

要在PROE里制作工程图先要把文件打开，才能进入下一步的工作。
       方法一，直接打开。（以f01.stp文件为例，下同）
在PROE打开窗口中，文件类型选择所有文件类型，就可以直接打开stp格式的文件了。
如下图所示步骤操作：

点击打开后，会出现以下窗口，按默认的选项“零件”即可（因为我们的模型是一个零件），输入新的文件名001（只是举例），如下图所示：

按确定后，文件模型就出现在窗口中了，注意哦！没有模型树！如下图所示：

模型树一栏中只有一个坐标系和一个输入特征，这正是外部数据的特点。

方法二：插入共享数据

我们先在PROE中新建一个零件002（举例），使用你的缺省模板或者选择mmns公制模块均可。

新建文件后，插入——共享数据——自文件，系统自动弹出打开窗口，并将文件类型自动转为所有文件，选择f01.stp，打开即可。

在随后的选项窗口中按默认设置，直接确定。

如下图所示：

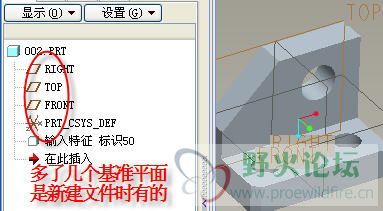

插入后，如下图所示，比方法一多了几个基准面和一个坐标系。

我们再看看视图列表中两者的区别
左边是方法一，右边是方法二





显然第二种方法因为是在新建文件中就有了基准面和视图列表，方法二则没有这种优势。

有了视图列表为创建工程图带来了一定的方便，

但我们必须说明的是，创建工程图并不是一定要这些基准面和视图列表！我们后面会讲到。

[ 本帖最后由 31358302 于 2008-11-17 22:05 编辑 ]

31358302

1.2 创建工程图所需要的基准面、基准轴
       打开模型之后，我们要做的是创建工程图所必须的基准面和基准轴。
      这里所说的必须是相对来说的，不同的工程图制作方法，需要就不同。
      如果使用方法二，新建文件时就有了基准面，因此不需要再创建基准面。
      这里先讲讲用方法一，直接打开stp文件后，创建基准面的方法。有3种方法

      方法01，先把插入点拖到输入特征前面，点创建基准面，则系统自动产生3个基准平面，再把插入点拖回到输入特征下面。
      按ctrl+d返回到默认视角。如下图所示：


要说明的是，这样即使做好了基准面，在视图列表中仍然是没有top dowm等视图名称的。

只是，这三个基准面，可以作为后面制作工程图作为定向来用。

当然，你还可以在新建的基准面上右键——重命名，改为top down等名字。

    方法02 使用插入－模型基准－偏移平面，

    出现输入偏移栏时，直接回车三次即可。如下图所示：



在偏移平面之前，也可以把插入点拖到输入特征前面，方法不变。

这样创建基准面和方法01的区别在于多了一个坐标系，其余差别不大，同样也是没有视图列表。

需要注意这里我们虽然使用了偏移，实际却没有用到偏移（偏移值为0），对于较复杂的模型还是可以输入偏移值来创建基准面的。

偏移平面这个命令，也可以通过定制屏幕将图标拖到工具栏上来。

    方法03，也就是土办法，手动创建各个基准面。这是基本功，不再详述。

但这种方法也并不是说最不好的，在某些时候，它可能是最好方法。

因为我们举例的模型比较简单，基准平面的建立没有什么要求，只要有基准面就可以了，所以可以直接使用系统自动生成的基准面，

但系统不能准确捕捉你的设计意图，当模型较为复杂的时候，就不能这么随便了，基准面必须按自己的要求来手动创建，才能满足自己后面设计分析的需要。

所以综合上述3种基准面创建方法，没有最好只有最合适，具体情况具体分析，要灵活运用。

我们再讲讲基准轴的创建方法。无论前面创建基准面的方法如何，基准轴的创建在创建工程图前都是必要的。轴的创建，可以在3D模型中创建，也可以工程图模块再新建，甚至可以在工程图中草绘。工程图中草绘，适用于一些对称结构，画一些中心线，比如一个长方形的中心线。这里我们说的是中心线，而不是说轴线。中心线和轴线虽然在工程图中表现形式是一样的，但还是有所区别的。轴线通常指绕着回转的一条线，比如说旋转出来的特征、孔特征就有了轴线，这些轴线不需要另外去创建，在特征形成过程中就自动生成了。而转换成IGS格式的文件后，特征没有了，轴线也就没有了。我们主要讲的就是轴线的创建。从难易程度上说，我们推荐在3D模型中做，也是最快最方便的方法。这也是基本功，只截图说明不再详述。对于孔，只要选择圆柱面（或边线）即可生成轴线。

如上图所示，就可以创建一条轴线了，其它两个孔的轴线，方法一致，不再重复。

[ 本帖最后由 31358302 于 2008-11-17 22:14 编辑 ]

31358302

2.1 插入一般视图及其投影视图

前面基准面、基准轴都是在3D模型中完成的，现在才开始进入工程图模块。

新建一个工程图文件，选择“格式为空”选择图框或者选择“空”，进入工程图界面。

关于选择“使用模板”所引起的相关问题，我们会在后面的相关章节中再讲。

● 我们先讲用第一种打开IGS（或stp下同）模型方法所创建的模型来做工程图。
上一节介绍的，直接打开IGS文件时新建的文件，不管是否创建了基准面，是没有视图列表的，我们先讲没有基准面的情况。
在屏幕右键——插入一般视图（我们的第一个视图，经常也是主视图），在屏幕上左键一点放置视图，就出现了下面的窗口。

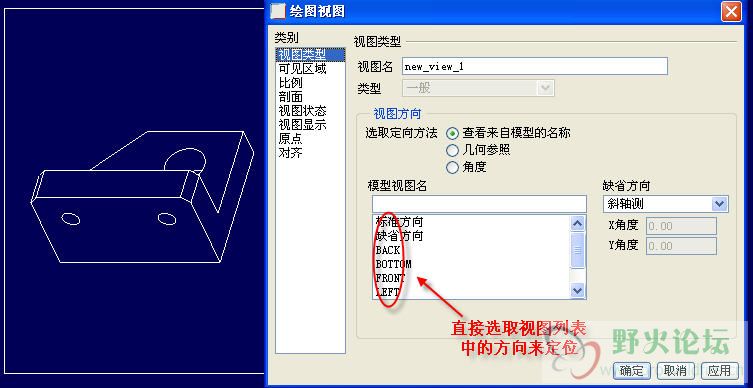

显然，没有视图列表就不能用第一种“查看来自模型的名称”来定位视图了。

我们这里介绍另一种视图定位方法，就是“几何参照”。

前面我们曾提到过，新建工程图基准面并不是必须的，像这个模型它有几个平面，我们就可以很好的定位它了。

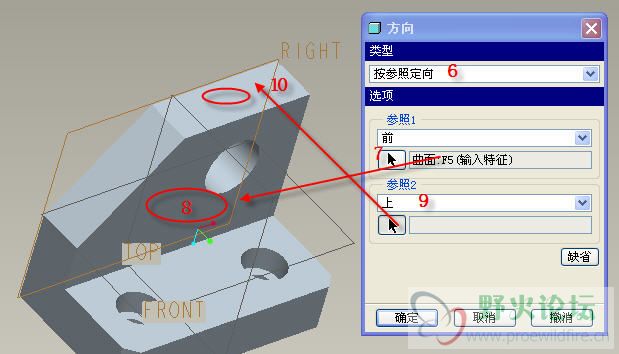

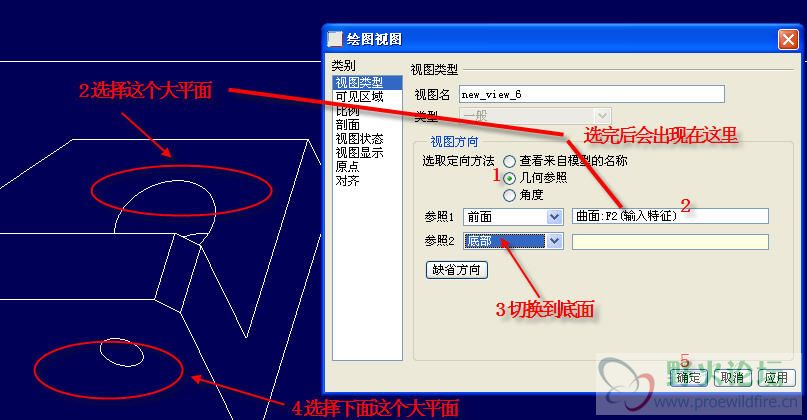

如下图示，选择“几何参照”，如果视图方向不太对，可以选择“缺省方向”。按下图操作，即可完成第一个视图的放置。

放置的结果如下图所示，这里我们再介绍在做“几何参照”时的几个参照。

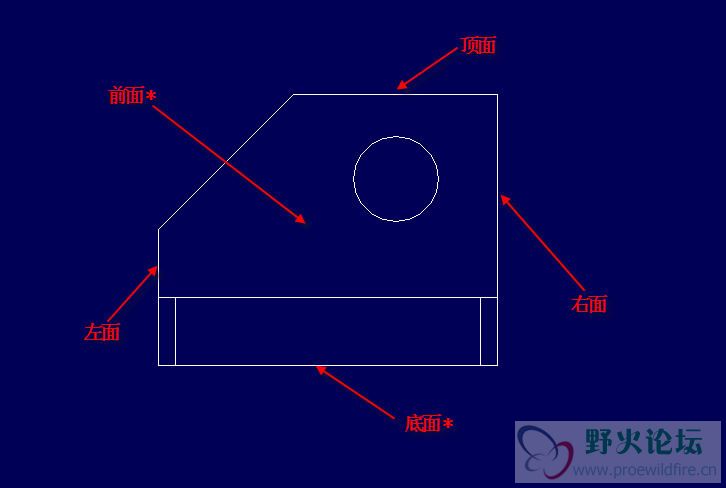

放好了第一个视图以后，以这个视图为准，顶、底、左、右、前的方位就如下图所标示的那样了。

这里要注意的是，所选择的两个参照是要相互垂直的，才能完全定义视图的放置方向。

看懂了上面的方位标示，你应该明白，我们刚才的定位只用了前面和底面。

可以用其它面去定位吗？当然是可以的！选取哪个面做为左面，哪个面做为顶面？

只要确定了两个面的方向，一个视图定位就完成了！

选择不同的面来定不同的方向，我们就可以做出很多个视图了。

如下图所示，全部视图都是用“几何参照”做出来的！它们之间没有参照对齐关系！

第一次没做出来不要紧！想一想方向怎么确定，你想做成什么样的视图？哪个面来做前面？哪个面来做左面？多点多试，就会懂了！

    利用“参照几何”可以做出几个视图了，那么我们三视图是否也要这样一个一个去创建呢？

当然不是，我们也不推荐这样做，一般来说，“参照几何”只需要做出一个视图（通常是主视图）就可以了，其余视图可以用投影来做。

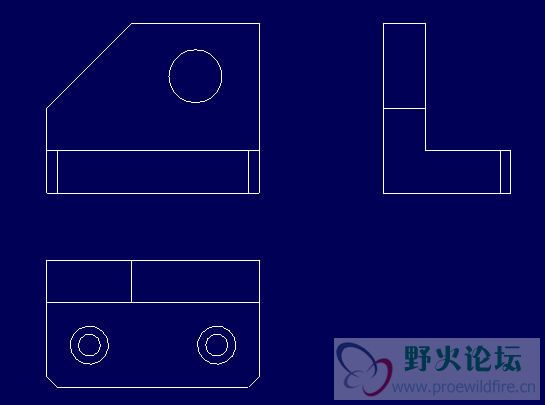

在主视图上右键——插入投影视图，在屏幕上左键点一点放置视图就可以了。如下图所示，完成其余的两个视图。

视图是否带隐藏线，是否着色，可以通过双击视图，在相关选项中选择，如下图所示。

●前面讲的是在3D模型中没有创建基准面的情况下，用模型自身的平面来做参照，用“参照几何”的方法完成视图定位的。

在创建了基准面，而没有视图列表的情况下，“几何参照”方法同样也是适用的，我们一样可以用创建的基准面来定位视图。

例如，我们在3D模型中，用创建平面或偏移基准面的方法新建了3个平面DTM1、DTM2和DTM3。如下图所示，就可以做出上一例的主视图了。

   选面的时候我们要注意，参照一栏中的前面，指的是你所选择的面的正面！

一个基准面有正反面之分，褐色面为正面，反面是深灰色的，所以上图中你所见到的三个面都是正面。

上图中所选参照的意思就是，DTM2的正面在前面，DTM3的正面在底面。

关于视图的定向问题，和3D建模中草绘时定向是一样的，我们在后面章节中会专题讲到，在这里没理解透也不要紧。

这样用基准面+“几何参照”的方法就可以完成主视图，并用投影的方法完成其余两个视图。话又说回来，如果用“几何参照”的方法去做，新建的三个基准面就显得多余了！不是吗？前面已介绍，用模型自身的平面就可以定位了！但我们还是要介绍这种方法，原因很简单，因为你的IGS模型有时可能没有足够的平面！比如给你一个轴类零件，你哪来这么多平面定位第一个视图呢？所以，这种方法是必须要掌握的！

   ● 如果调入IGS模型，是用的插入——共享数据的方法，那么在工程图建立第一个视图就显得简单多了，只要在视图列表中选择一个就可以了！

   如下图所示

   这里所要提醒的是，可能有的初学者，可能还没弄清楚要用哪个来做主视图，于是每个名称都点一遍，再点应用，来预览一下。

与其这样，我建议你在建工程图之前，在3D模型中就要先想要主视图怎么放，要用哪个方向来定位，比如说TOP平面。

那么进入工程图第一个视图直接选TOP面来定向就可以了，比起在工程图中一个个试总要快些！

[ 本帖最后由 31358302 于 2008-11-17 22:25 编辑 ]

31358302

2.2 显示并调整轴线
显示轴线的前提当然是在3D模型中已经有基准轴了，才有了显示的说法。显示轴线是基本功，不作详细介绍，截图说明一下就好了。
点击显示/拭除图标，或视图——显示及拭除，按下图操作

用同样的方法，将其余两个视图的轴丝显示出来。

调整轴线就更简单了，对于十字交叉的轴线，选择轴线（将轴线点红），将鼠标放在轴线上，当鼠标变成十字光标时，按住左键拖放，就可以放大缩小轴线了。

把鼠标放在十字轴线的四个轴线端点，当鼠标变成左右方向的一字光标时，按住左键拖放，可以单方向延长或缩短轴线。

对于只有一条线的轴线，就只能在线的端点进行拖动延长或缩短了。

这部分受软件限制不方便截图，还是那句话，多点点多试试就会了。

[ 本帖最后由 31358302 于 2008-11-17 22:27 编辑 ]

31358302

3.1 无法套用模板怎么解决？
制作工程图可以套用模板，也可以套用图框(格式文件）。两种方法在制作一般的工程图都是可行的，但要制作IGS等外部数据模型的工程图则要注意一些问题。
在打开IGS模型时，如果是使用插入——共享数据的方法完成，那么模型本身就会有TOP、RIGHT、FRONT等平面也没有相应的视图列表。
那么套用模板生成工程图应该是不会有问题的！而如果你不是使用插入共享数据的方法，视图列表中没有TOP、RIGHT、FRONT等视图名称时，那么就会出错！
在你用模板建立工程图时，就会有下面的错误信息提示窗口。

这个错误的原因是什么？看看提示就知道了，因为你的模型的视图列表中没有TOP方向的视图，而你的工程图模板的主视图是以TOP方向来定位放置的，当然不能自动生成三个视图了！你可以打开你的模板文件来查看一下，如下图所示，是我的一个模板

上图的模板中主视图是以TOP视图来定位放置的，所以就会出错！

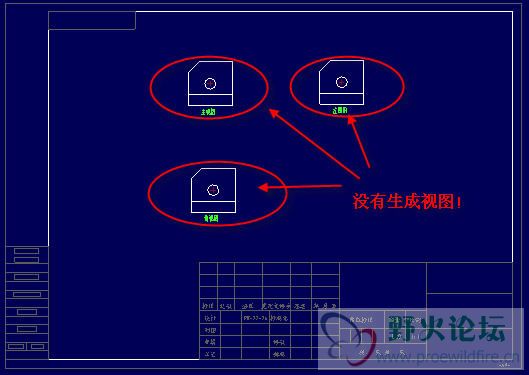

关闭前面的错误信息提示窗口后，三个视图都没有生成，只是得到下面这个样子，和模板一样保持不变！

所以，如果要用套用模板的方法制作工程图，采用插入共享数据的方法才可行，才方便。

这里要注意的是上面提到的TOP方向视图，是指在视图列表中的名称，

在没有的情况必须要新建一个以TOP为名称的定向视图。只建一个基准面重命名为TOP，是不可行的。

如下图所示，就是视图名称列表。

必须注意的是，你的模板中主视图（其它应为投影视图）如果是以其中一个方向作为定位而放置的，那么你的视图列表中就必须要有！

比如，主视图以TOP为方向定位，视图列表中可以没有其它方向视图，但一定要有TOP，否则不能用模板自动生成视图。

从前面介绍来看，显然用插入－共享数据的方法，继而套用模板来生成工程图是比较合理的，因为视图列表已经存在了。

在没有相应的视图列表，而套用模板时，同样也是可以的，前提就是我们要在视图列表中手动创建一个视图名称。

下面我们就讲讲怎么在视图列表中创建一个视图名称。

一个视图名称要在视图管理器中进行，按下图操作，新建一个TOP视图（TOP只是举例，你模板中主视图的定位视图是哪一个就建哪一个）


输入视图名称的时候不用在意大小写，系统会自动转为大小。

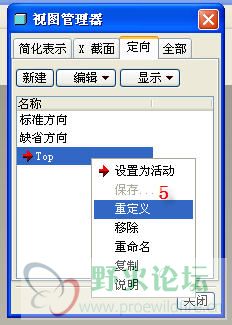

新建一个名称后，我们要右键进行重定义，定义它的方向。
点重定义后出现下面这个窗口。（注意我的截图中模型已有TOP等基准面，这是新建后改名得来的，视图列表中仍然是空的，这点先向大家说明。）

看看，就知道它并不陌生！对，和工程图中的“几何参照”几乎是一样的！
所不同的是，这里要方便的多，可以随意旋转模型（按住中键）来选择面！
我们不再重复，选择相应的参照后，按确定，关闭视图管理器。再看看视图列表中，就有了TOP视图了！



由此类推，我们还可以新建更多的视图，比如RIGHT、FRONT等等。
但对于目前来说，已经没有必要了，因为有一个视图就足够我们用来出工程图了。

[ 本帖最后由 31358302 于 2008-11-17 22:36 编辑 ]

31358302

3.2 模型没有参数的问题

    参数化关联是PROE制作工程图的一个优势。为此，我们常常会在图框中引用参数。而这些参数可以是系统自带的参数，也可以是自定义的参数。如果用直接打开IGS模型的方法，那么模型中自定义的参数都是没有的，只能手动去新建了。甚至有可能转进来的的IGS模型连单位也是不对，还可能是英寸！这对我们出工程图是很不利的。当然也可以去重新设置单位。而使用插入共享数据的方法，则不会有这些问题，因为你是用你自己的模板来新建一个文件，再导入IGS模型的，参数、单位都已在模板中设好了！

     那么，有没有两全其美的办法呢？答案是肯定的，有！既可以直接打开IGS模型，又可以在打开的同时自动套用自己的模板！

这需要在config.pro中设置一个选项：

intf_in_use_template_models yes （默认是no）

这个选项可以在打开外部数据模型时，自动套用模板，当然前提是你要有自己的模板，或者设置好了模板。零件模板，由config.pro这个选项设置

template_solidpart 值就是你的模板文件，可以点浏览来查找。

假设你的模板是123.prt，那么做了上面的设置后，直接打开IGS模型时就会套用123文件。

这样和使用模板新建文件后再插入共享数据，结果完全一样。

这里我们不再多讲，自己试一试立马知道！

[ 本帖最后由 31358302 于 2008-11-17 22:37 编辑 ]

31358302

4.1 关于视图的定向问题
    前面我们讲到，在工程图中放置视图，有“几何参照”中的定向问题。在3D模型中，在视图管理器中新建一个定向视图也有定向问题。其实，对于视图的定向问题类似的在PROE中也有很多。比如说草绘时选择草绘平面和参照平面，同样也有定向的问题，再比如说在组件装配中，当装配完之后的组件，原来的视图列表中的TOP RIGHT FRONT等视图已不是我们想要的方向时，我们需要重定义视图的方向。为此，掌握视图的定向是必须的。
    针对草绘我来讲解自己的一点看法与体会，在此先说明三点：
1、平面有正反面之分。
2、参照中的平面方向，指的是参照平面的正面方向。
3、草绘时箭头所指向的是进入电脑屏幕的方向。

      先说说平面的正反面，在没有设置另外的系统颜色的时候，平面的正面是褐色，而反面是深灰色。

注意我下面的两个截图，第一个是缺省方向，也就是按ctrl+d的模型方向。

这时我们看到的三个基准面都是正面，是褐色的。如下图

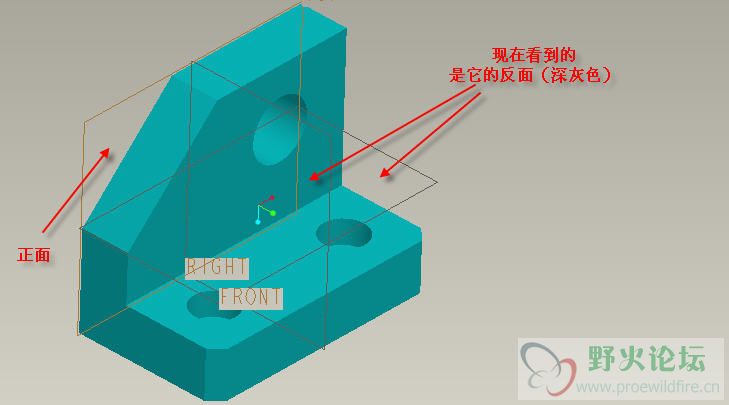

我们将模型旋转一下，换个角度来看，三个面中有两个看到的就是反面，深灰色。

    如下图

当然，正面的另一面就是反面了。这在工程图当中会更加清楚。

在工程图中一个平面会出现两条线，其实它只是一个平面，两条线正好就是它的正面和反面。

当选中一个平面时就会变成三条线。如下图所示

明白了面的正反面之后，我们在3D模型中选同一平面来草绘，看看不同的参照与方向会有什么结果。

假设，我们要在右边的平面上草绘，如下图所指的平面。

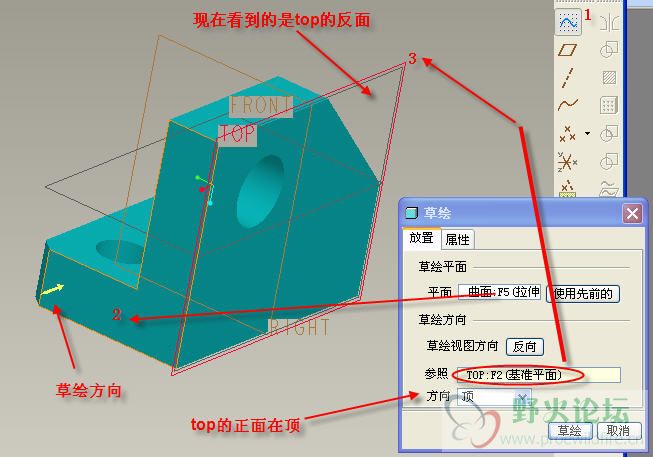

如上图所示，选好草绘平面，以TOP为参照，使TOP的正面方向在顶，就会出现下面这个草绘方向。

同样，我们在工程图中以“几何参照”的方法来定位视图，会看到更明白一些。

如下图所示，我们先插入一般视图并作视图定位



视图定位好之后，出现下面这个视图，就和我们在3D模型中的草绘平面方向是一样的！

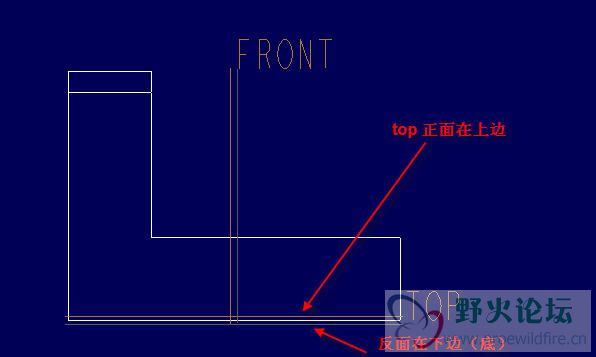

在工程图里，我们可以更清晰的看到TOP平面的正反面的方向。

我们退出草绘，再设一次草绘参照。也可以在草绘中重新设置，我们在3D模型中重设是为了方便讲解。

这一次和上次类似，我们只改一处，将参照的TOP平面，改在底面。

进入草绘后就如下图所示

同样的，我们退出草绘，再设一次草绘参照，这一次也和上次类似，
我们只改一处，将参照的TOP平面，改在左面。

进入草绘后就如下图所示

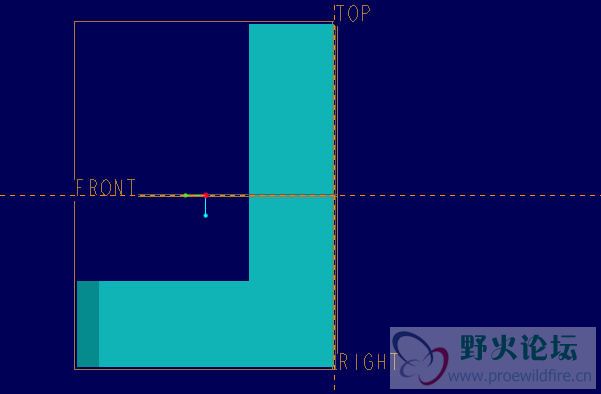

我们再退出草绘，再设一次草绘参照，这一次只改参照的TOP平面，改在右面。

进入草绘后就如下图所示

之所以这么啰嗦的重复设置，目的就是要让大家明白，参照平面的正面在不同位置时，进入草绘后的方向就会不一样了。大家在看帖的时候，必须要结合实际操作，才能正确理解。光看帖，不尝试不实际操作一遍，是不能够吃透理解明白的。

前面我们在草绘定向中，都是用的默认的草绘方向，箭头指向的方向我们没有去改变它。我想让大家去试试，会产生什么样的结果。点箭头或者点设置窗口中的“反向”都可以。现在，你可以反过来再体会一下我们前面所讲的三点，面的正反，参照平面的顶、底、左、右是指的是参照平面的正面在顶、底、左、右，箭头所指是进入屏幕的方向。

此外还要注意，选参照平面时要一要与草绘的平面相垂直，二是尽量选择TOP RIGHT FRONT这三个基准面，尽量不要选其它实体面，这是一个原则。因为选了实体面等于草绘是以它作为参照的，草绘和这个实体面有了参照关系，一旦实体面没有了，草绘就会有再生失败的可能，这是我们不想见到的。

对于视图定向，虽然很多书上写到这里都推荐大家按默认的选择去进入草绘，但我认为，只要明白了其中的原理，则对我们的建模是很有帮助的。在较为复杂的模型，甚至是参照关系错综复杂的模型里，这点就显得特别重要。对于想进阶提高的朋友，有了这个基础，以后的路则会好走很多！

[ 本帖最后由 31358302 于 2008-11-17 23:01 编辑 ]

31358302

4.2 igs、stp等格式文件简介
        IGES或称IGS，英文全称为Initial Graphics Exchange Specification，是美国国家标准。
        STEP或称STP，英文全称为Standard for the Exchange of Product Model Data，是国际标准。
        不管是IGS或是STP，都只是一种文件格式，广泛应用于各种三维软件之间的转换。也是各种三维软件所通用的一种文件格式。换句话说，三维软件都可以将文件另存为IGS或者STP格式，或者可以打开IGS或者STP格式的文件。比如说，别人用的是UG，你用PROE，他做的模型文件你没办法直接打开，可以让他先转为IGS，那么你就可以在PROE里打开了。但我们必须说明一点，转为IGS或者STP以后的文件，里面的模型是一个整体，只是一些面的组合，没有模型树中具体的步骤。因此，不能对它原来的一些特征（软件也不能识别为特征）进行编辑修改，只能在这一个整体的模型基础之上进行增加一些特征，比如说拉伸切除、补面等等。尽管4.0以后的版本有了特征自动识别功能，也只是识别很小的一部分特征。
