怎么样才能出好一个工程图

余景岗

1.我现在出图都是3D转化2D 然后在CAD上表尺寸
2.2D 我三视图 加剖视图 表尺寸   感觉有些零件标的数字太多  尺寸线就太多  让人看起来 很模糊！
   如果不标完所有的尺寸  只标关键尺寸可行？
3.怎么出一个工程图  让看的人  一看就知道这个零件的形状以及尺寸

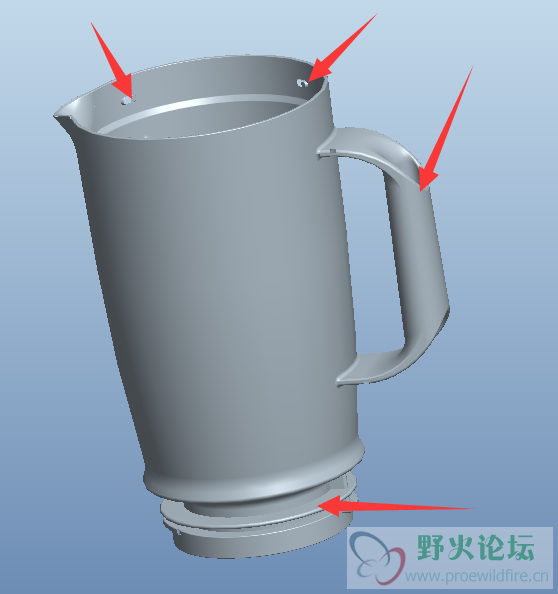

常常遇到些问题  如附件的图片  下面的牙怎么标  杯身的弧度？

cy_sjd

杯身的弧线可以用“外圆面弧线” 表示，单独绘制一个只表示该弧线的图样；
下面的牙可以做个“局部详图”，并放大表示，以便标注尺寸，可以做成剖面图。

机械孙

这是个豆浆机吧
