[其他] 讨论一下,曲面无法用于凸轮连接,此种情况该用什么连接方式?

[复制链接]

4

主题

21

回帖

0

威望

实习生

积分
31
发表于 2017-12-21 12:55 | 显示全部楼层 |阅读模式

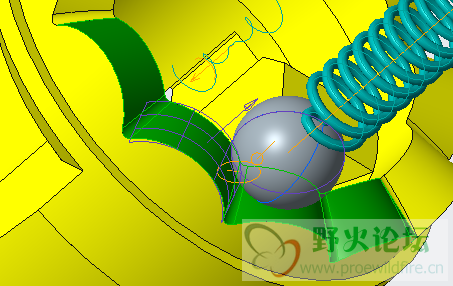

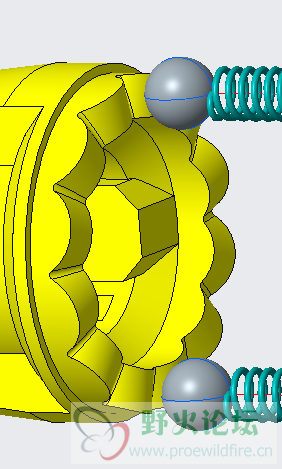

图中小球受弹簧力,沿弹簧方向伸缩,黄色的轨道和钢球该用哪种连接方式?目前小球设定沿弹簧方向滑块连接。
问题1,小球与轨道用凸轮连接,但选择整个轨道面之后,只保留其中一段,这么多段分别用凸轮连接设定好之后,机构会锁死无法运动,这个有没有可以解决办法?
问题2,小球与轨道使用槽连接,运动是可以进行,但小球与轨道面干涉
问题3,类似结构假设弹簧力已知,如何分析轨道在旋转时需要的扭矩。
先谢过各位大神,附件中有模型,有兴趣的朋友可以搞来试试

mas1_asm.rar

88.05 KB, 下载次数: 31

5

主题

105

回帖

-4

威望

助工

积分
117
发表于 2017-12-21 22:46 | 显示全部楼层
机构方面不是很懂,围观学习一下。
回复

使用道具 举报

0

主题

31

回帖

1

威望

实习生

积分
39
发表于 2017-12-22 08:13 | 显示全部楼层
内凹圆弧小于球的半径,不起作用,改成和小球同样半径就好了
回复

使用道具 举报

4

主题

21

回帖

0

威望

实习生

积分
31
 楼主| 发表于 2017-12-22 08:36 | 显示全部楼层
纯,属误会 发表于 2017-12-22 08:13
内凹圆弧小于球的半径,不起作用,改成和小球同样半径就好了

但凸轮和钢球必须做成这样,这样用凸轮连接理论上应该没有问题,但这样的连接机构会失效,在实际中这样是行的通的,软件BUG?
回复

使用道具 举报

0

主题

31

回帖

1

威望

实习生

积分
39
发表于 2017-12-22 08:49 | 显示全部楼层
jfm259758 发表于 2017-12-22 08:36
但凸轮和钢球必须做成这样,这样用凸轮连接理论上应该没有问题,但这样的连接机构会失效,在实际中这样是 ...

附个prt的过来看看
回复

使用道具 举报

1

主题

223

回帖

1

威望

工程师

积分
255
发表于 2017-12-22 09:38 | 显示全部楼层
有点深奥。。。看看就好
回复

使用道具 举报

4

主题

21

回帖

0

威望

实习生

积分
31
 楼主| 发表于 2017-12-22 10:15 | 显示全部楼层

我4.0做的,怕大家打不开,1楼有附STP
回复

使用道具 举报

1

主题

217

回帖

3

威望

工程师

积分
261
发表于 2017-12-22 11:42 | 显示全部楼层

你这个应该是某种旋转开关里面的吧,类似与汽车雨刷开关的旋钮结构,
问题一:在使用凸轮链接连接的时候,有一个注意点,也是很容易被忽略的,就是一种凸轮链接里,不能出现同时两个及以上的接触点,否则分析的会死机,
问题二:理论上采用槽链接,也是可以达到效果的,关键是,你的运动槽怎么确定,只是单纯在零件表面找,肯定不对,
问题三:你如果想计算扭矩之类的,得先把前面的运动机构分析做出来,利用分析的结果,然后在测量的里面有选择扭矩测量的,前提是你的弹簧弹力,机构摩擦力都已知,
回复

使用道具 举报

4

主题

21

回帖

0

威望

实习生

积分
31
 楼主| 发表于 2017-12-22 11:47 | 显示全部楼层
lijz0702 发表于 2017-12-22 11:42
你这个应该是某种旋转开关里面的吧,类似与汽车雨刷开关的旋钮结构,
问题一:在使用凸轮链接连接的时候 ...

终于来了个明白人啊,凸轮连接会失败,槽连接又会干涉也不行,有什么好办法没有?
回复

使用道具 举报

1

主题

217

回帖

3

威望

工程师

积分
261
发表于 2017-12-22 12:35 | 显示全部楼层
凸轮链接是可以实现的,关键是凸轮的拆解,可能需要使用多个凸轮链接,不能用一个凸轮链接把所有的面都选中,要拆解开,多个凸轮连接,
回复

使用道具 举报
