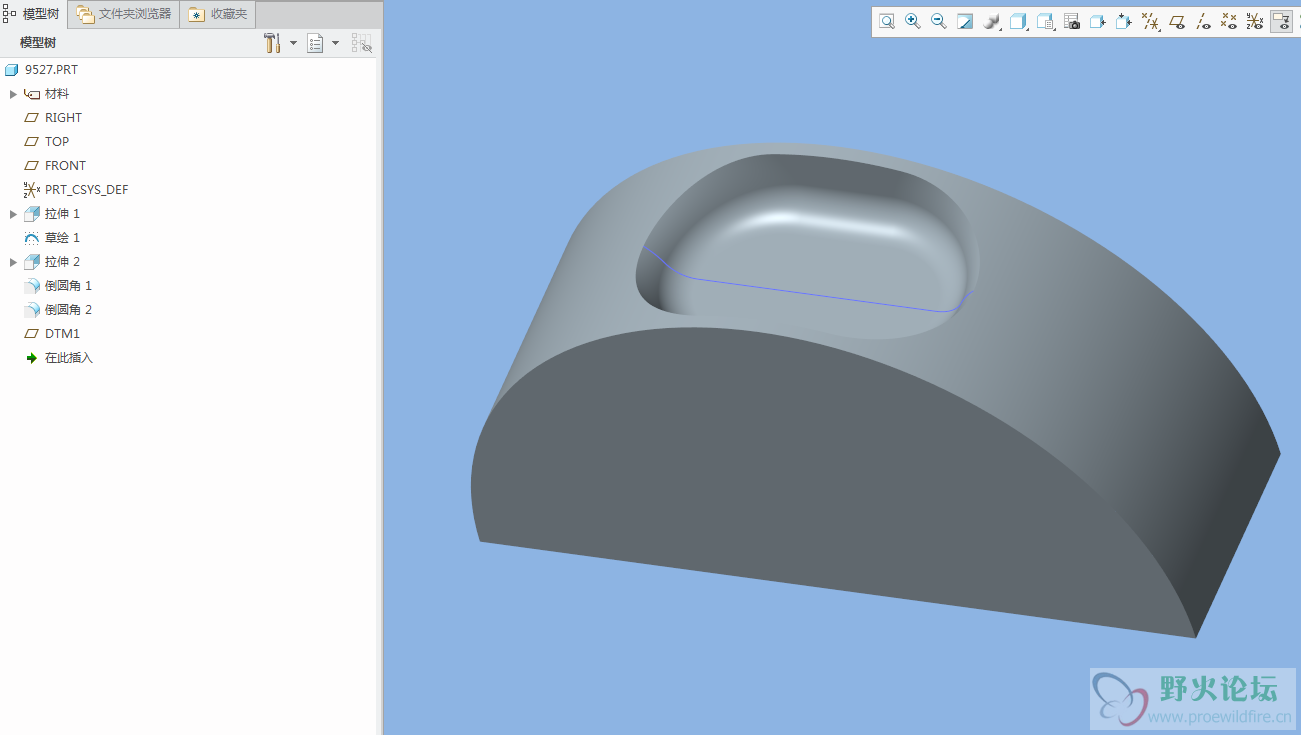

求下图的蜗眼怎么画

iskgjj · 发表于 2017-12-18 20:11

wzw2174 发表于 2017-12-18 17:50

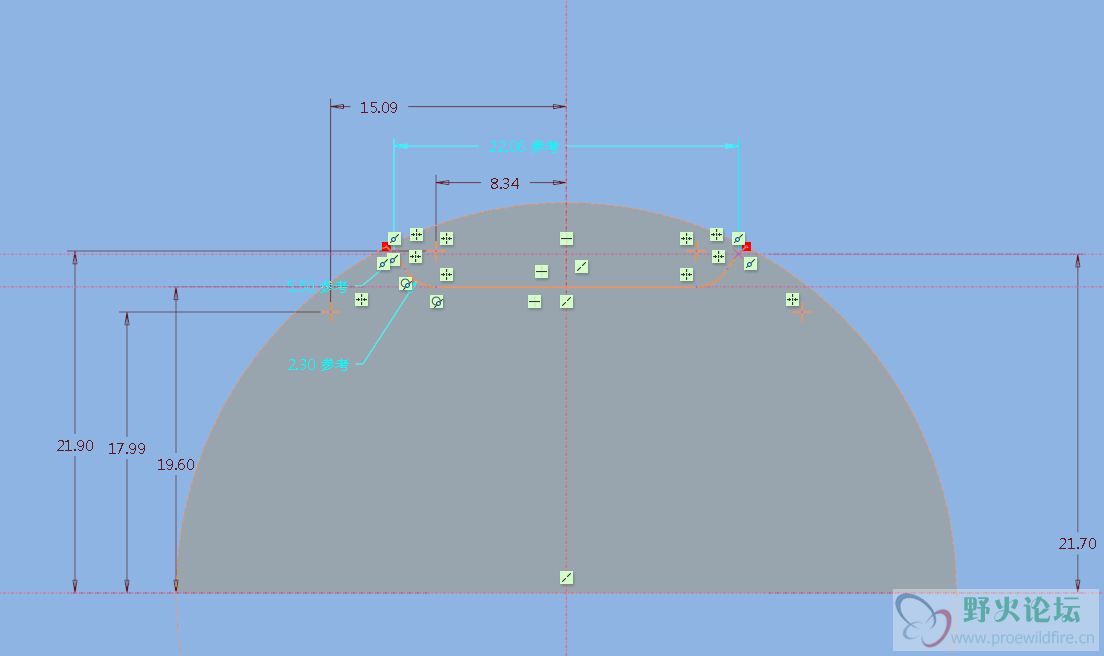

B-B投影下才22，其它点都不是22，也只有在B-B投影下，两端才是R7的圆
如果仿真加工,那就是一把R7的铣刀 ...

反正感觉怪怪的,如果下方的图是截面投影图,那不会是这样的
而且完全按图标尺寸出来21.7MM那作剖面,出来的长度也不是22,是22.06,在草图里就能量的到.

wzw2174 · 发表于 2017-12-19 08:27

iskgjj 发表于 2017-12-18 20:11
反正感觉怪怪的,如果下方的图是截面投影图,那不会是这样的
而且完全按图标尺寸出来21.7MM那作剖面,出来 ...

打不开，不能检索

iskgjj · 发表于 2017-12-19 08:40

wzw2174 发表于 2017-12-19 08:27
打不开，不能检索

wzw2174 · 发表于 2017-12-19 10:04

那具B-B视图，理论上尺寸确实是22.06,
因为是加工图纸，这处标了公差的22（+0.3/0）没有更正过来
另外，看了你画的图纸，可能达到了这两个视图的要求，

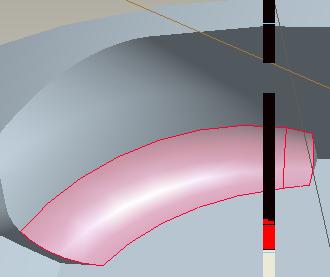

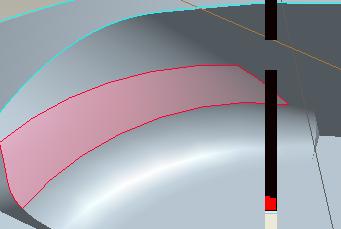

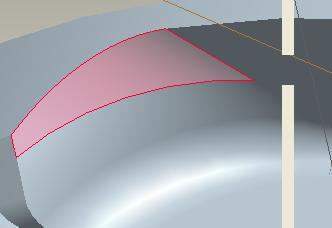

但和我理解的不一致，这个因该是有三个曲面的，你那只有两个

506662777 · 发表于 2017-12-19 20:58

这个样子？

wzw2174 · 发表于 2017-12-20 11:02

506662777 发表于 2017-12-19 20:58
这个样子？

下载不了

ouxingchen · 发表于 2017-12-24 14:58

先拉伸一个半圆，选择双向拉伸，然后在中间那个面画出你要切除的形状
