求教螺母、螺杆的标准画法

yuanjianjun · 发表于 2017-12-16 22:10

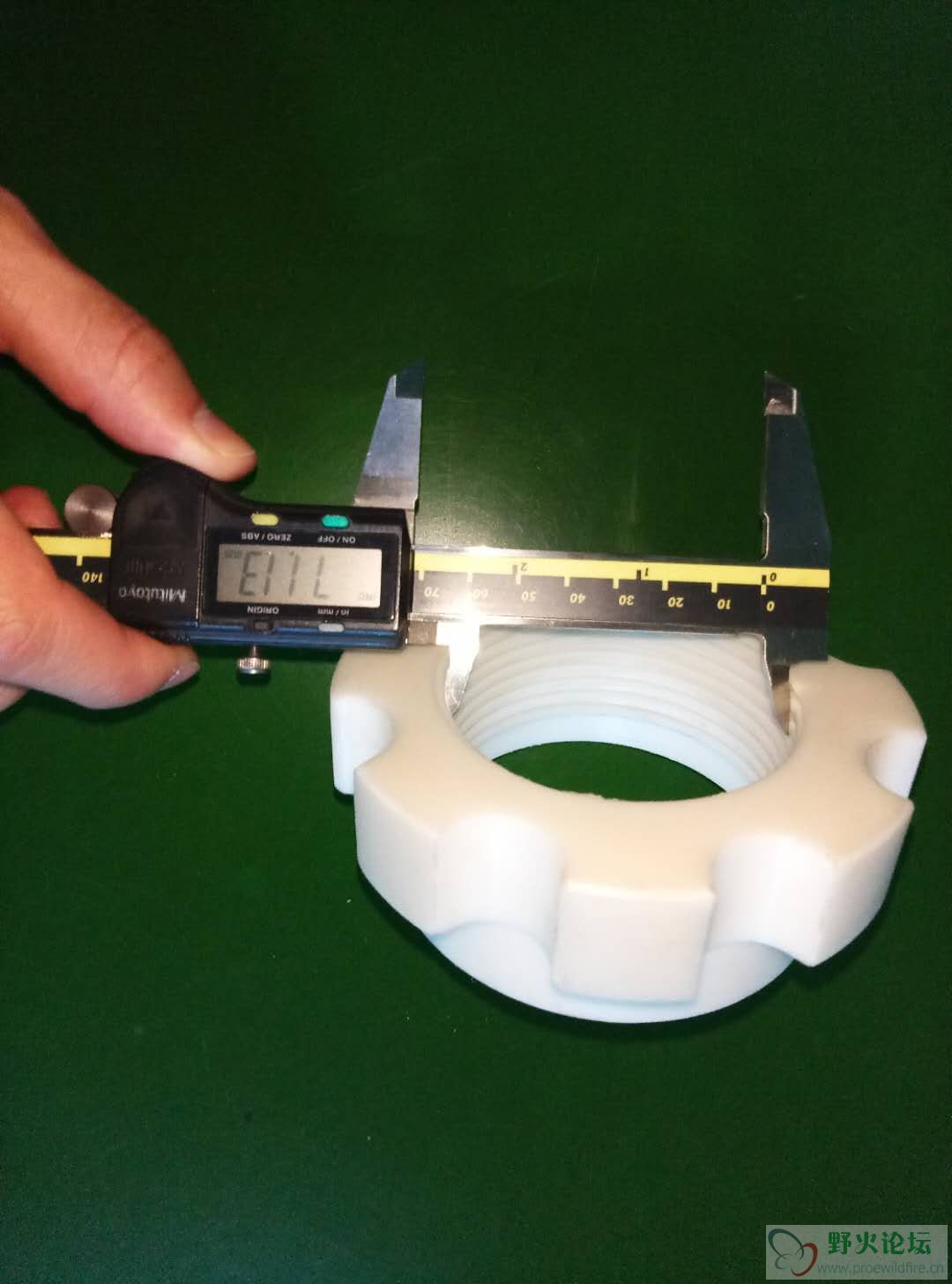

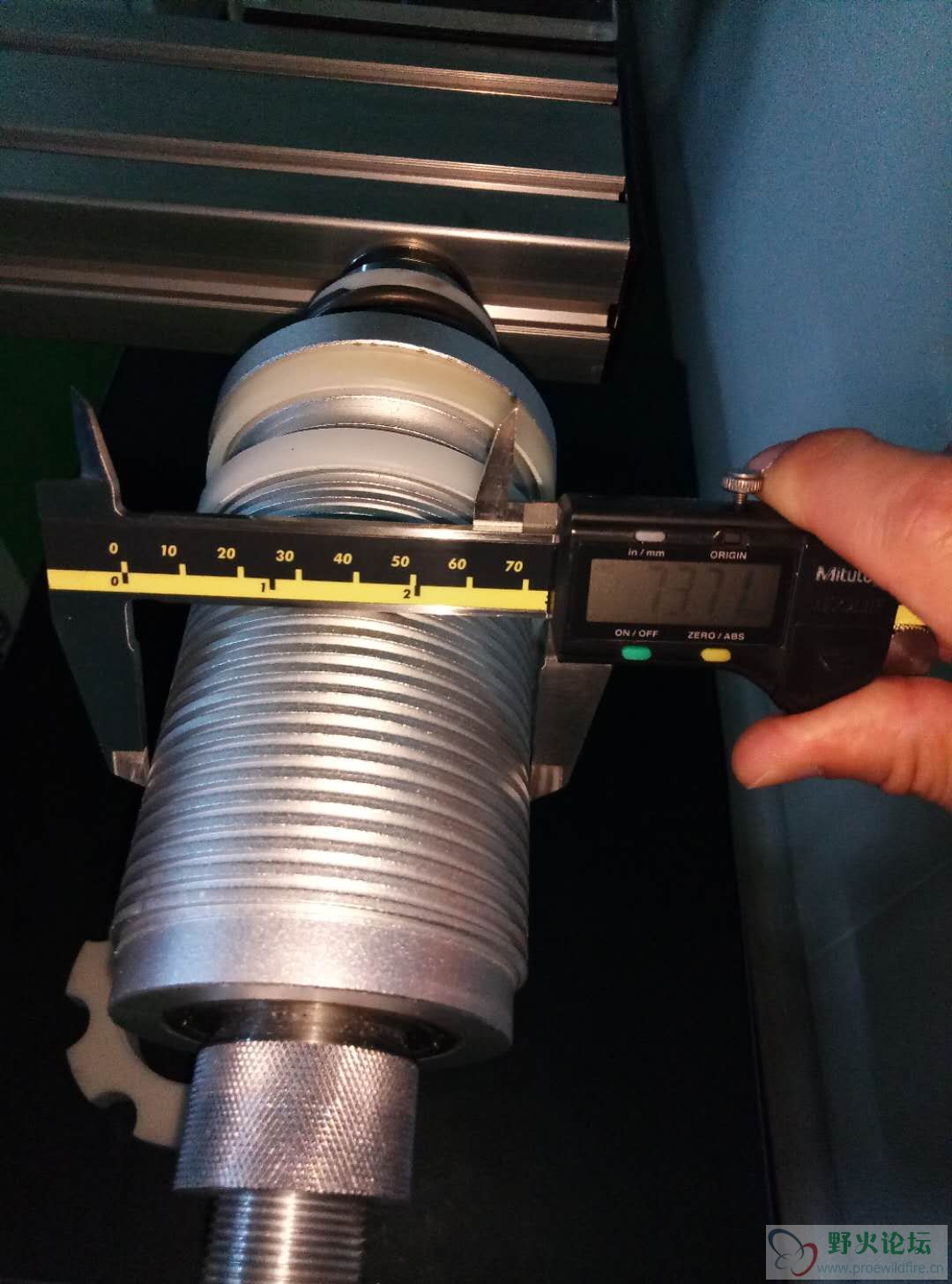

各位大侠好，请教个问题，附件2张相片是我要画的螺杆跟螺母，现在我碰到如下几个问题，请各位指点下，谢谢了。

1.螺母的主体我已经画好了，在放置螺纹孔的时候PROE最大的螺纹孔是M68，所以这个螺纹孔不会画，不知道应该怎么画。

2.螺杆包括螺纹的直径是73.71，我不知道要先画多大直径的杆，然后再修饰螺纹，修饰螺纹主直径=杆的直径*0.85吗？

liurunxing · 发表于 2017-12-17 08:09

由图片看，
螺纹好象是矩形螺纹。

贴个图，仅供参考。

yuanjianjun · 发表于 2017-12-17 15:48

有人吗？

liurunxing · 发表于 2017-12-17 16:21

yuanjianjun 发表于 2017-12-17 15:48
有人吗？

再大声点喊。

nizhen6007 · 发表于 2017-12-18 08:36

liurunxing 发表于 2017-12-17 16:21
再大声点喊。

哈哈哈哈哈哈哈....................,你厉害。

main90 · 发表于 2017-12-18 08:56

liurunxing 发表于 2017-12-17 16:21
再大声点喊。

要用大喇叭喊的。

liurunxing · 发表于 2017-12-18 09:05

nizhen6007 发表于 2017-12-18 08:36
哈哈哈哈哈哈哈....................,你厉害。

2/3/4楼一起看。

FREE1988 · 发表于 2017-12-18 09:08

帮顶

futurism · 发表于 2017-12-18 09:20

正常安照标准螺纹的规格来画！

yuanjianjun · 发表于 2017-12-18 09:41

有人懂的吗？帮帮忙阿
