运动装配问题请教

apsfhvk · 发表于 2017-11-11 11:43

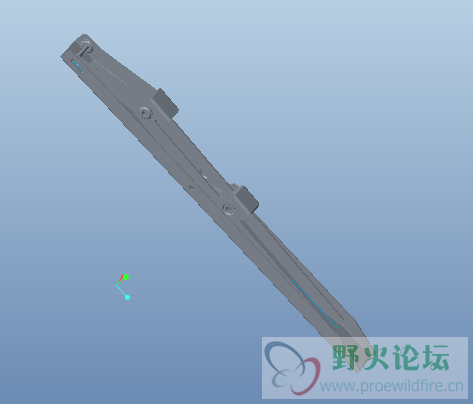

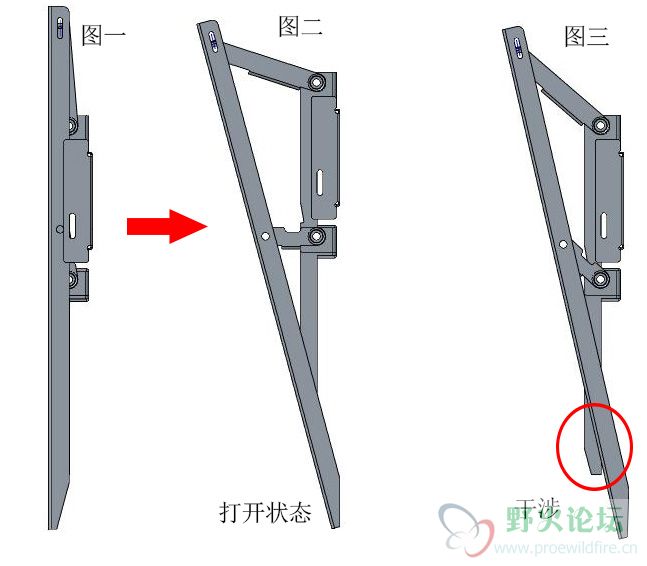

请教一下高手门，本人对运动装配是菜鸟，请问一下图中的装配在core3.0中用怎样的装配约束把图一到图二效果，而且在模拟运动的时候不会出现图三这样的干涉情况。谢谢！

feigui001 · 发表于 2017-11-11 14:40

在圆圈和线那里弄个约束应该可以搞定

抚星 · 发表于 2017-11-11 21:29

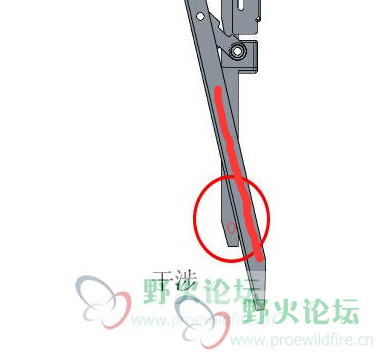

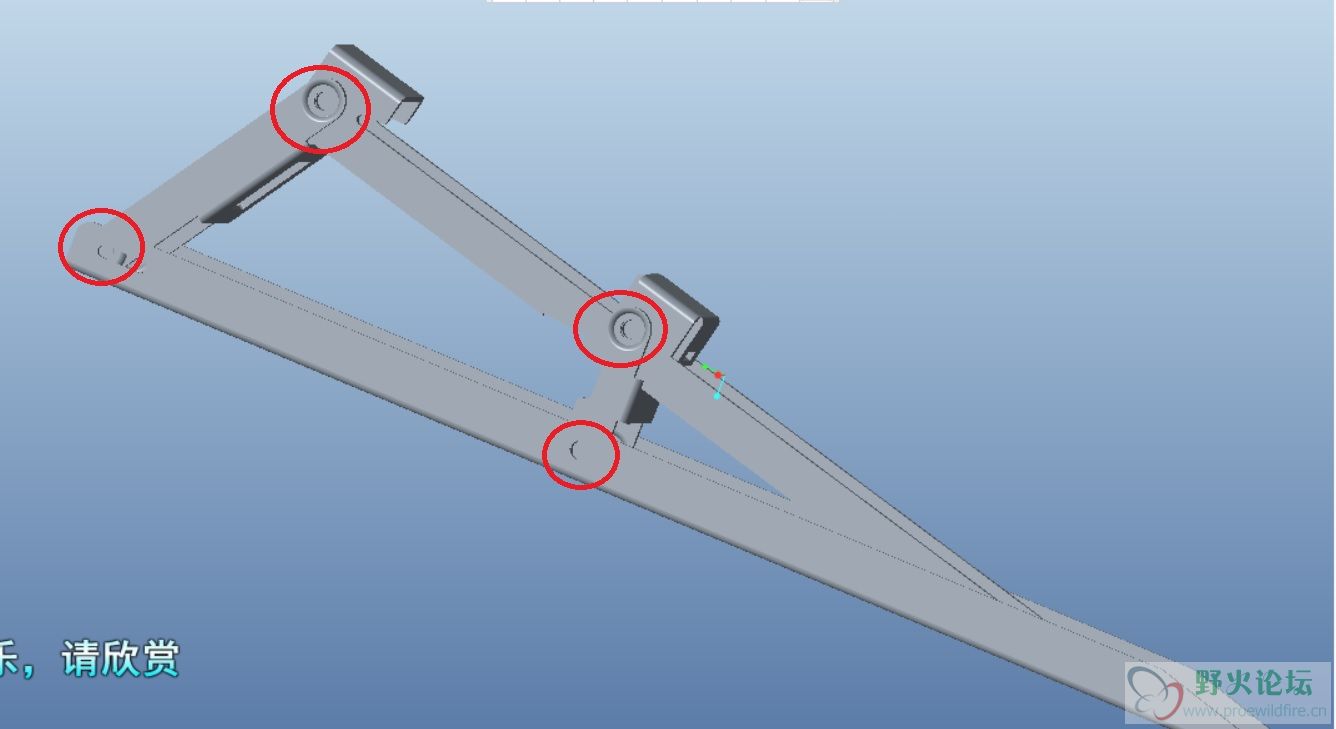

在图片中红色线框住的位置，增加PIN连接，就可以了，在左上角的摆臂上的PIN约束中增加旋转项，改变角度就可以实现了。

apsfhvk · 发表于 2017-11-12 08:42

抚星发表于 2017-11-11 21:29
在图片中红色线框住的位置，增加PIN连接，就可以了，在左上角的摆臂上的PIN约束中增加旋转项，改变角度就可 ...

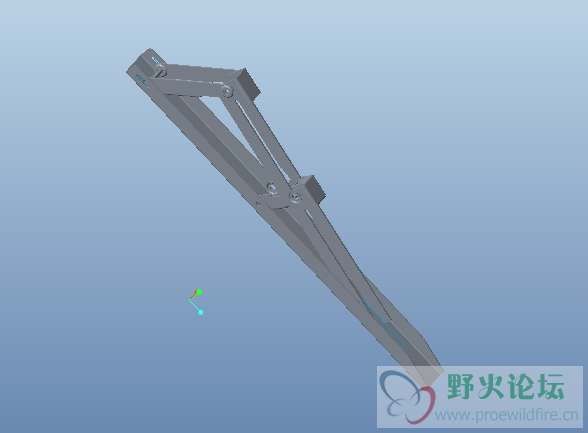

谢谢你的回复！可是这个方法我早就用了，就是因为旋转的时候会出现两种旋转，一种是正常，一种是长臂下来的时候会出现不理想的方向。

apsfhvk · 发表于 2017-11-12 08:46

feigui001 发表于 2017-11-11 14:40
在圆圈和线那里弄个约束应该可以搞定

不能开这样的长槽，这样受力不行

long1291 · 发表于 2017-11-12 13:41

槽装配：让一个点在线上运动
凸轮：一个曲面（倒个角）在一个平面上运动

long1291 · 发表于 2017-11-12 14:14

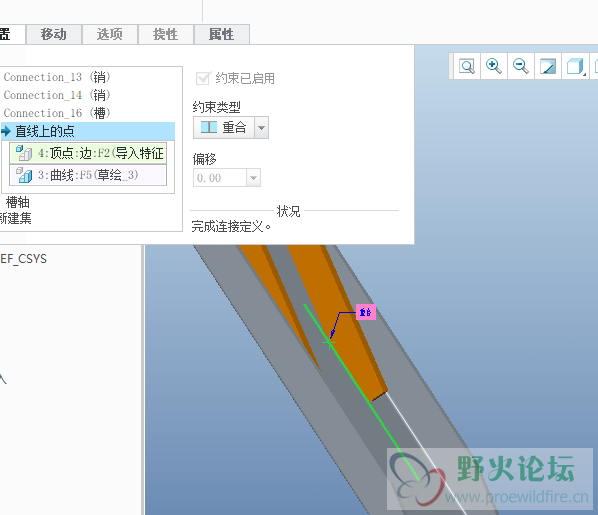

刚刚试装了下，加个槽约束就行了，控制那个零件上的一点在另一个零件上运动就行了。我不会上传图片也是尴尬。。

long1291 · 发表于 2017-11-12 14:21

apsfhvk · 发表于 2017-11-12 17:08

long1291 发表于 2017-11-12 14:21

谢谢！不过这种方法我也是想过的，最后一步骤不能点到线槽连接，因为只有落到接近底的时候才贴着的？还有另外考虑关闭尺寸必须是36，打开后必须是15度。

apsfhvk · 发表于 2017-11-12 17:12

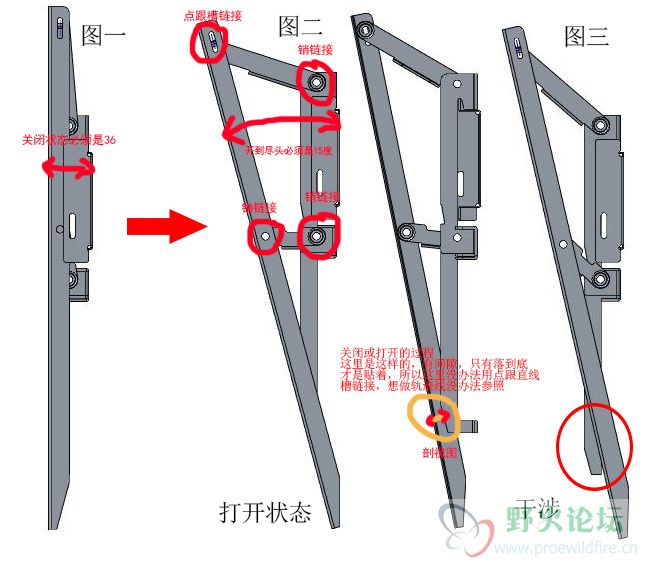

谢谢！但是还是有条件约束了，不能用实现，还是上图片说明一下！
