Proe工程图导出CAD线条颜色怎样设置保存？

3841795

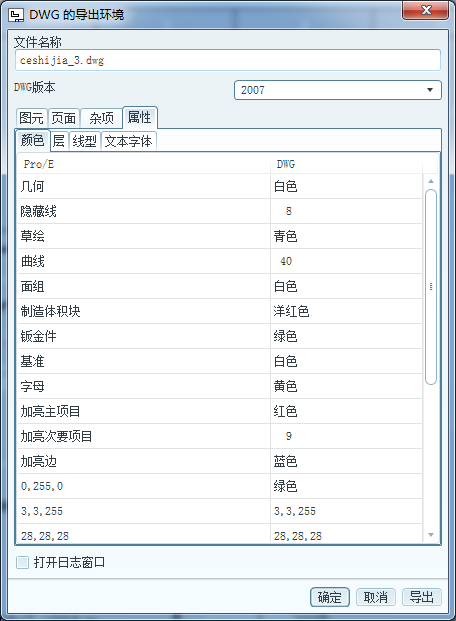

这个导出颜色设置怎么永久保存，看到网上有帖子两种方法，但是我硬是没看懂，也没实现的了，大神们指导下。
一、PROE转CAD时，图层、颜色、线型的转换设置
PROE, CAD, 线型, 颜色, 设置
config.pro
将 intf_out_layer 值为 part_layer 后，输出到 dwg/dxf 文件时系统将图元详细分类自动产生不同的图层并自动命名，
命名语法为： (Part_name)_
默认图层名称: (part_name)_Dxf_Axis
所有轴线 (part_name)_Dxf_Continuous_Line
连续线 (part_name)_Dxf_Hidden_Line
隐藏线 (part_name)_Dxf_Dimension
尺寸标注 (part_name)_Dxf_Text
文本批注 (part_name)_Dxf_Hatching
剖面线 (part_name)_Dxf_Table
表格 (part_name)_Dxf_Ballon
球标符号 (part_name)_Dxf_Format
图框 Dxf_export.pro
文件的设置： 可以自定义图层名称、线条颜色、线型等，不再受 Pro/E默认。
语法有三种： 自定义图层名称： map_layer
( 默认图层名称 )
( 自定义名称 ) 自定义线条颜色： map_color
(Pro/Engineer 系统颜色 ) (AutoCAD 系统颜色 ) 自定义线型：
map_line_style (Pro/Engineer 线型名称 )
(AutoCAD 系统线型名称 ) Pro/Engineer 系统颜色名称如下： Pro/E 颜色名称
Pro/E 默认颜色
AutoCAD 系统对应名称 LETTER_COLOR 黄色 2 HIGHLIGHT_COLOR 红色 1 GEOMETRY_COLOR 白色 7 DIMMED_MENU_COLOR 浅灰 9 EDGE_HIGHLIGHT_COLOR 蓝色 140 HIDDEN_COLOR 黑灰色 8 VOLUME_COLOR 洋红 6 SECTION_COLOR 青色 4 SHEETMETAL_COLOR 绿色 3 CURVE_COLOR 褐色 40 BACKGROUND_COLOR 深蓝色 5 Pro/Engineer 系统线型名称： 隐藏线 Hidden 实线 Geometry 导引线 Leader 虚线 Phantom
Pro to CAD
config.pro 将 intf_out_layer 值为 part_layer 后，输出到 dwg/dxf 文件时系统将图元详细分类自动产生不同的图层并自动命名，命名语法为： (Part_name)_ 默认图层名称:
(part_name)_Dxf_Axis 所有轴线
(part_name)_Dxf_Continuous_Line 连续线
(part_name)_Dxf_Hidden_Line 隐藏线
(part_name)_Dxf_Dimension 尺寸标注
(part_name)_Dxf_Text 文本批注
(part_name)_Dxf_Hatching 剖面线
(part_name)_Dxf_Table 表格
(part_name)_Dxf_Ballon 球标符号
(part_name)_Dxf_Format 图框
Dxf_export.pro 文件的设置： 可以自定义图层名称、线条颜色、线型等，不再受 Pro/E默认。语法有三种：
自定义图层名称： map_layer ( 默认图层名称 ) ( 自定义名称 )
自定义线条颜色： map_color (Pro/Engineer 系统颜色 ) (AutoCAD 系统颜色 )
自定义线型： map_line_style (Pro/Engineer 线型名称 ) (AutoCAD 系统线型名称 )
Pro/Engineer 系统颜色名称如下：
Pro/E 颜色名称 Pro/E 默认颜色 AutoCAD 系统对应名称
LETTER_COLOR 黄色 2
HIGHLIGHT_COLOR 红色 1
GEOMETRY_COLOR 白色 7
DIMMED_MENU_COLOR 浅灰 9
EDGE_HIGHLIGHT_COLOR 蓝色 140
HIDDEN_COLOR 黑灰色 8
VOLUME_COLOR 洋红 6
SECTION_COLOR 青色 4
SHEETMETAL_COLOR 绿色 3
CURVE_COLOR 褐色 40
BACKGROUND_COLOR 深蓝色 5
Pro/Engineer 系统线型名称：
隐藏线 Hidden
实线 Geometry
导引线 Leader
虚线 Phantom
Pro to cAD 2
中心线 Centerline
AutoCAD 系统的颜色是用数字作名称的
系统颜色 名称
红色 1
黄色 2
绿色 3
青色 4
深蓝 5
洋红 6
白色 7
深灰色 8
浅灰色 9
... ...
AutoCAD 系统的线条样式：
实线 Solidline
虚线 Dashed
中心线 Center
点画线 Dashdot
双点画线 Divide
点线 dot
... ...
例如：希望所有的尺寸线转到 AutoCAD 后自动形成一个图层 dim ，只要在文件中写一行：
map_layer Dxf_dimension _dim
记住编辑好 Dxf_export.pro 文件后，此文件的路径在config.pro里设置参数,：dxf_export_mapping_file =X：\。。\Dxf_export.pro

二、新建一文本文件，复制一下内容，然后保存D:\PRO\dxf_export.pro（保存途径根据自己定），注意：不要保存为TXT文件，此为文本文件，保存类型为所有文件，文件名为：dxf_export.pro
map_color LETTER_COLOR 2
/*黄色
map_color HIGHLIGHT_COLOR 1
/* 红色
map_color GEOMETRY_COLOR 7
/* 白色
map_color DIMMED_MENU_COLOR 9
/* 浅灰色
map_color EDGE_HIGHLIGHT_COLOR 3
/* 绿色
map_color HIDDEN_COLOR 255
/* 黑灰色
map_color VOLUME_COLOR 206
/* 紫红色
map_color SECTION_COLOR  100
青色
map_color SHEETMETAL_COLOR 108
/*深绿色
map_color CURVE_COLOR  5
/* 蓝色
map_color SKETCH_COLOR 4
/*浅蓝
map_color DATUM_COLOR  36
/*深褐色
map_color QUILT_COLOR  6
/*洋红色
map_color BACKGROUND_COLOR 250
/*黑色
map_color HIDDEN_LINE_COLOR 8
/*深灰色
