求轮胎的画法

冯莉莉 · 发表于 2017-8-10 16:59

求上图的画法，谢谢！

zengqing110 · 发表于 2017-8-10 17:17

就一个环形折弯命令

chenxl423 · 发表于 2017-8-10 17:26

环形折弯会变形，建议使用偏移

HUCW · 发表于 2017-8-10 17:38

chenxl423 发表于 2017-8-10 17:26
环形折弯会变形，建议使用偏移

偏移再阵列？

chenxl423 · 发表于 2017-8-10 18:12

HUCW 发表于 2017-8-10 17:38
偏移再阵列？

是的，就是这样

我用一个指头 · 发表于 2017-8-10 20:12

先拉伸长方形实体（板厚自己定义），然后花纹拉伸切除在用方向阵列出来，最后用环形折弯做出来

野火 · 发表于 2017-8-10 22:11

论坛搜索轮胎

zengqing110 · 发表于 2017-8-11 08:52

本帖最后由 zengqing110 于 2017-8-11 08:55 编辑

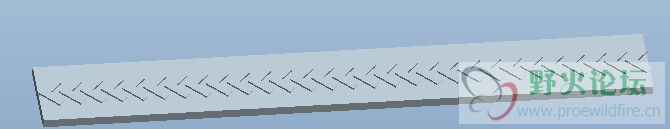

简单弄了个，不过跟实际轮胎差远了

1.拉伸，阵列，注意阵列的防滑齿两端距离控制均匀

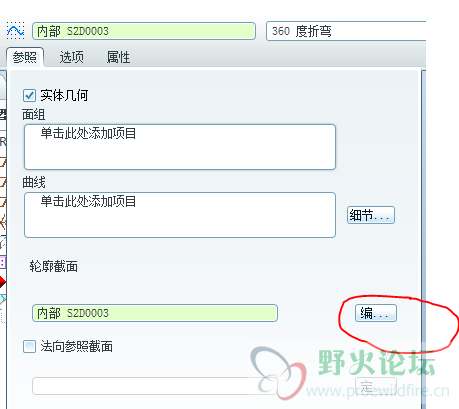

2.进入插入>高级>环形折弯界面，这里选择实体几何

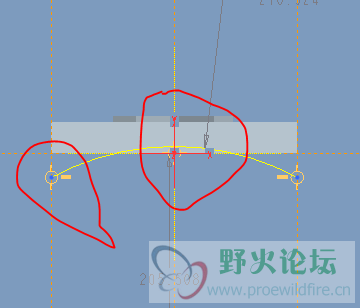

然后点红框内进入草绘

3.注意要添加一个几何坐标系，黄色实线为你要弯折的样子
当然可以不弯折

4.画完后，将折弯类型改成360度折弯，
分别选取长条形那个东西的两个小端面（也就是把这两个端面合起来），
完成即可
