谁可以用proe 5一步一步教我把这个实体图画出来？

179946764

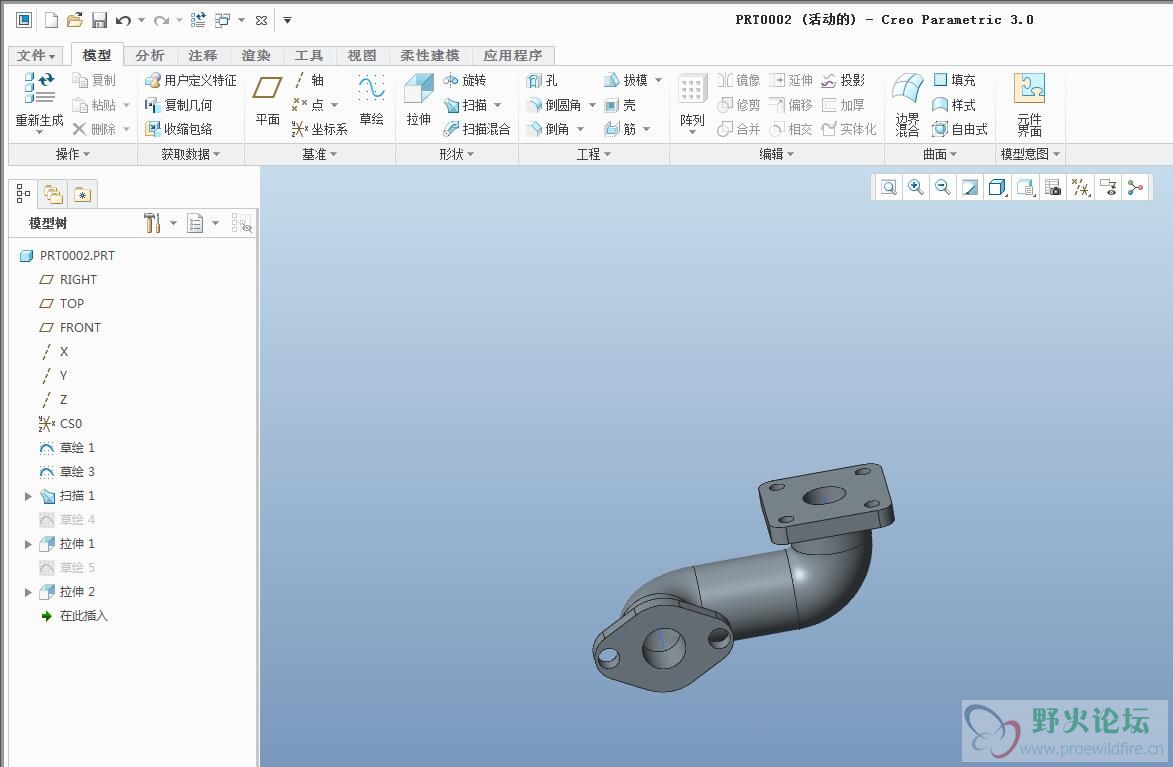

奔跑的橘子 发表于 2017-7-24 10:34
1.草绘YZ平面
2.草绘XY平面
3.复制汇聚成一条线

你好，我是小白，能否把每步的菜单也以抓图的方式，分享一下。最好能用屏幕录制。

179946764

179946764 发表于 2017-7-24 10:48
你好，我是小白，能否把每步的菜单也以抓图的方式，分享一下。最好能用屏幕录制。

我不会画的部分是那管子，两头的部分我会。

脉动

中间部分用扫描

179946764

这个我知道，但是，那几个点怎么定位？

chenxl423

179946764 发表于 2017-7-24 09:08
好崇拜，可是我下载的文件只有Part1,你这个是用ProE 5画的吗？
你给我发的附档，每一步都有抓图说明吗？ ...

是不是ProE 5画的，你打开一下不就知道了吗？你要每一步！！！！
能不能有点上进心啊。
给了你模型，编辑定义就知道怎么做的了。
不要什么都要问，先要自己做了才知道。

179946764

chenxl423 发表于 2017-7-24 15:09
是不是ProE 5画的，你打开一下不就知道了吗？你要每一步！！！！
能不能有点上进心啊。
给了你模型，编 ...

人家只是不会其中套管的部分。

tomeone

最简单的草绘你都没学好，点到线再到面啊，有步骤的图你都不能看明白？

woaixuexi666

用扫描和管道都是可以。扫描是通过坐标系创建曲线，管道是创建点

179946764

tomeone 发表于 2017-7-24 16:28
最简单的草绘你都没学好，点到线再到面啊，有步骤的图你都不能看明白？

我是刚接触ProE的，太笨了，多多包涵。

179946764

woaixuexi666 发表于 2017-7-24 17:08
用扫描和管道都是可以。扫描是通过坐标系创建曲线，管道是创建点

我现在就是那个创建坐标系不会。
