creo齿轮优化插件，快速设计出合理的齿轮

fuguangyi · 发表于 2017-7-2 23:30

本帖最后由 fuguangyi 于 2017-7-7 14:57 编辑

我们在设计齿轮时最大的问题是如何分配变位系数，此插件采用了国内的主流手册采用的哈工大的王知行的方法，和美国齿轮工业协会的AGMA标准，为你快速解决这个问题。AGMA标注里明确说明如何分配变位系数，不是一般工程师能完成的，我们通过此插件，将繁琐的计算，用程序来完成，你只要学会如何判断一个合格的设计就行了，当然，我们插件提供判断和约束条件。绝大部分问题交给软件完成。齿插件是在creo中第一个实现优化建模和自动工程图的唯一插件，此插件是非免费的，如果有需要可以联系我。
例如下面的齿数：

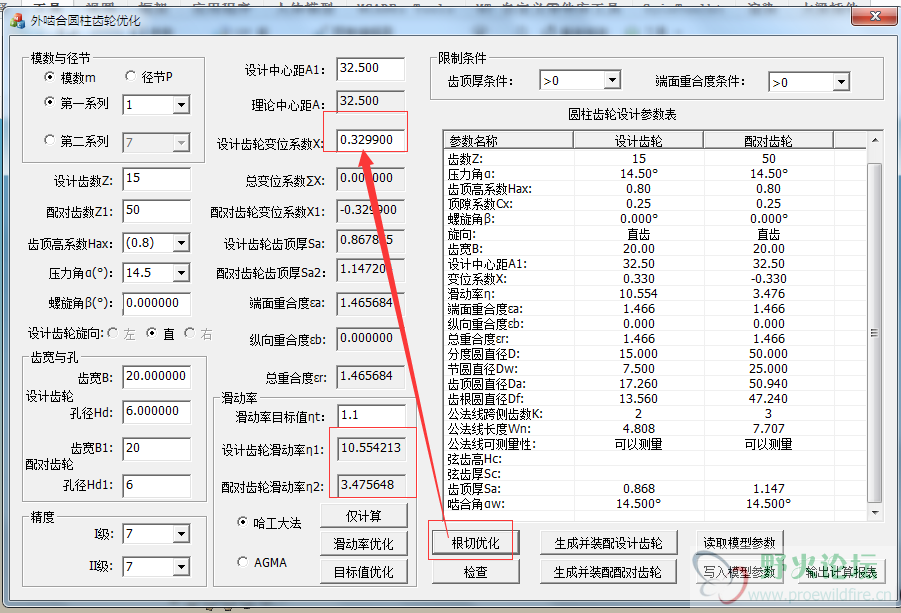

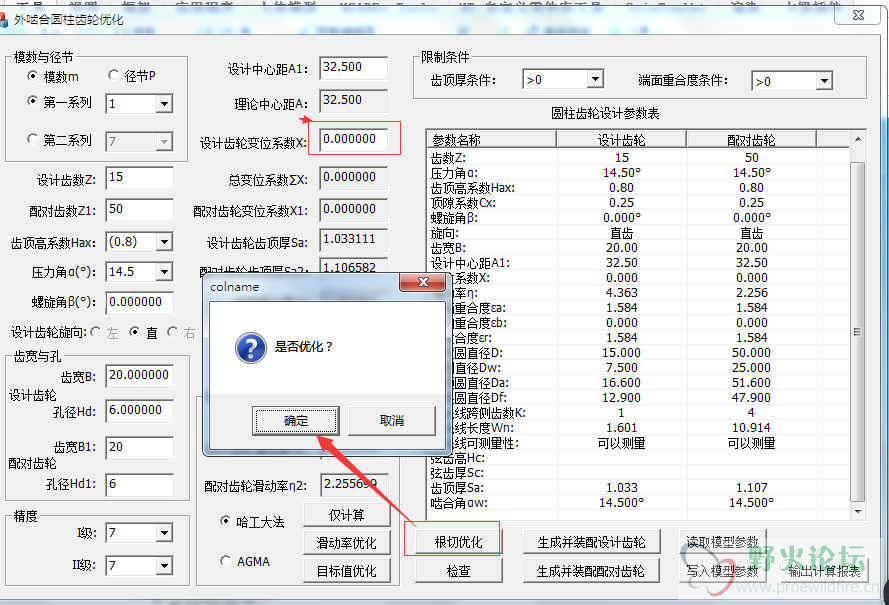

1、如果按不变位，一般可能认为变位系数为0，这样的问题是导致小齿轮根切，

可以采用根切优化，看看不根切变位系数是多少，但是滑动率相差太大，影响齿轮寿命，

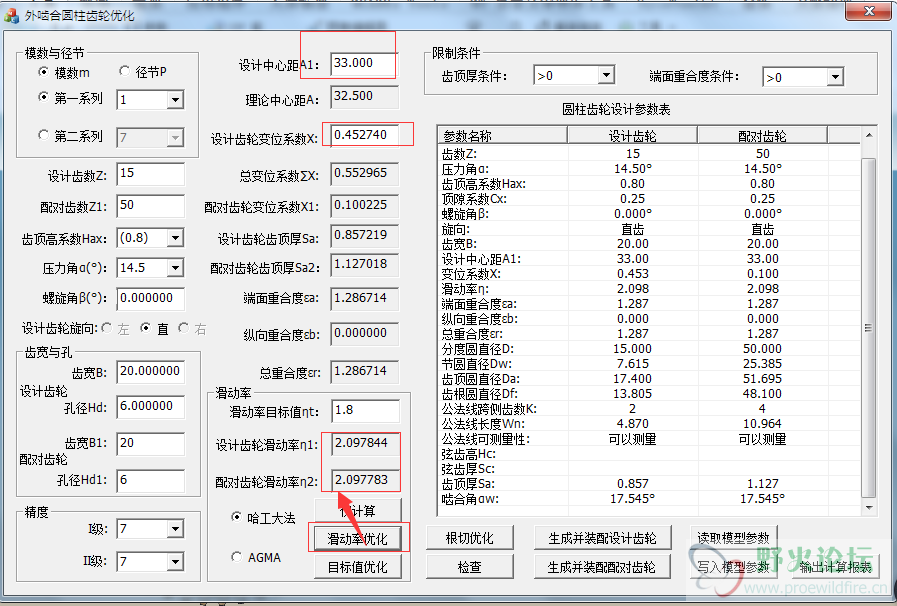

2、通过滑动率相等可以优化一个变位系数，我们采用的哈工大王知行的分配标准和AGMA标准，进行合理分配；

3、通过调整中心距，再优化，可以降低滑动率，得到变位系数：

4、优化好的数据可以直接生成带参数的3D和2d，快速设计好齿轮；
还可以对已经设计好的3d齿轮，进行重新优化设计；
可以将设计好的数据输出一个计算书；

Jeff.Lee · 发表于 2017-7-3 00:27

请问这个插件如何获得，计算精度与最著名的那两款相比如何？

244517844 · 发表于 2017-7-3 09:53

这是啥软件啊？

fuguangyi · 发表于 2017-7-3 11:17

Jeff.Lee 发表于 2017-7-3 00:27
请问这个插件如何获得，计算精度与最著名的那两款相比如何？

计算精度：变为系数可以到小数点几位，可以了吧，最著名的哪两款？

JUN565764045 · 发表于 2017-7-3 11:58

谢谢分享，见识了

hwzs · 发表于 2017-7-3 13:38

如何下载如何选择

cjlsky628 · 发表于 2017-7-4 15:14

迈迪工具集也有齿轮设计，数据精度0.0001，个人不太懂齿轮设计，感觉还比较好用

whc1818 · 发表于 2017-7-4 20:41

这是什么插件，求给个下载。

sxlwz · 发表于 2017-7-6 08:51

我也是，想下载一个，设计齿轮要方便很多

xiaohu888 · 发表于 2017-7-14 15:25

cjlsky628 发表于 2017-7-4 15:14
迈迪工具集也有齿轮设计，数据精度0.0001，个人不太懂齿轮设计，感觉还比较好用

它支持挂在CREO上吗？
