测量圆和添加图形尺寸问题

qh7120 · 发表于 2017-6-15 13:08

本帖最后由 qh7120 于 2017-6-15 13:34 编辑


请问一下大伙这种没有线的圆怎么测量呢？

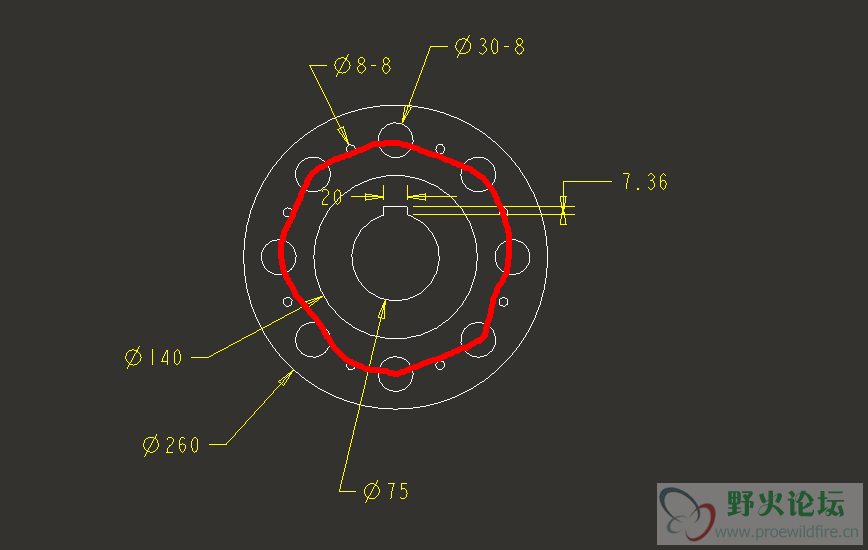

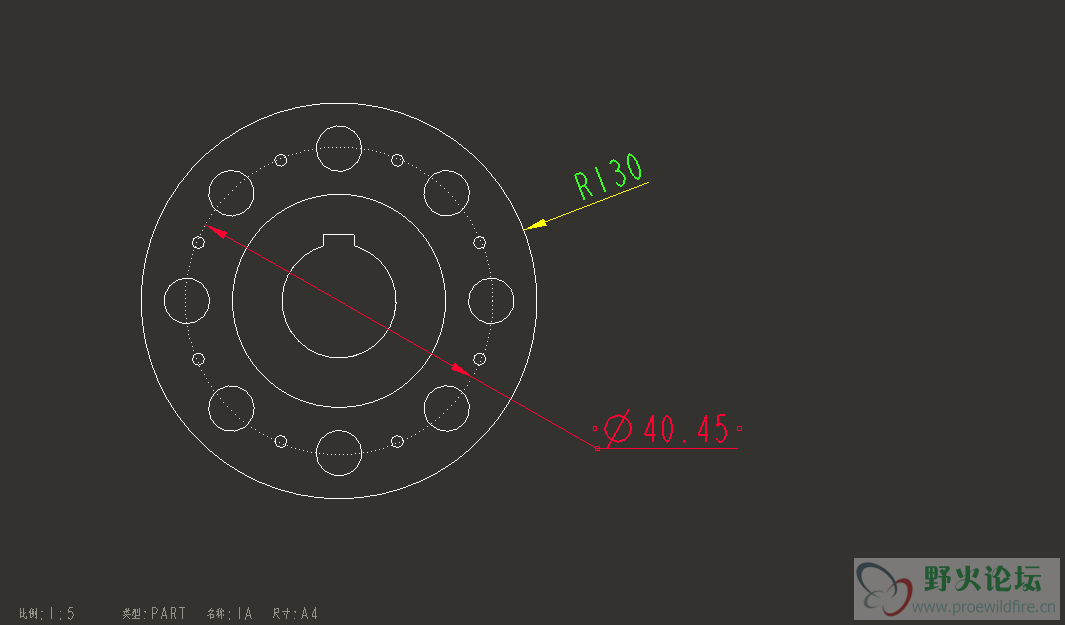

我在用圆工具画了一个虚线的圆，为什么测量出来直径是40的，实际上是400的圆。制作模型使用的就是国标的配置，现在绘图也是国标的配置。

而且尺寸无法修改，怎么修改尺寸，改成自己想要的数字就行
请教一下大伙

lanxueyue · 发表于 2017-6-15 13:47

工程图模式下草绘的圆，在草绘模式下选中，右键，与视图相关，，然后你在测量，

qh7120 · 发表于 2017-6-15 14:57

lanxueyue 发表于 2017-6-15 13:47
工程图模式下草绘的圆，在草绘模式下选中，右键，与视图相关，，然后你在测量，

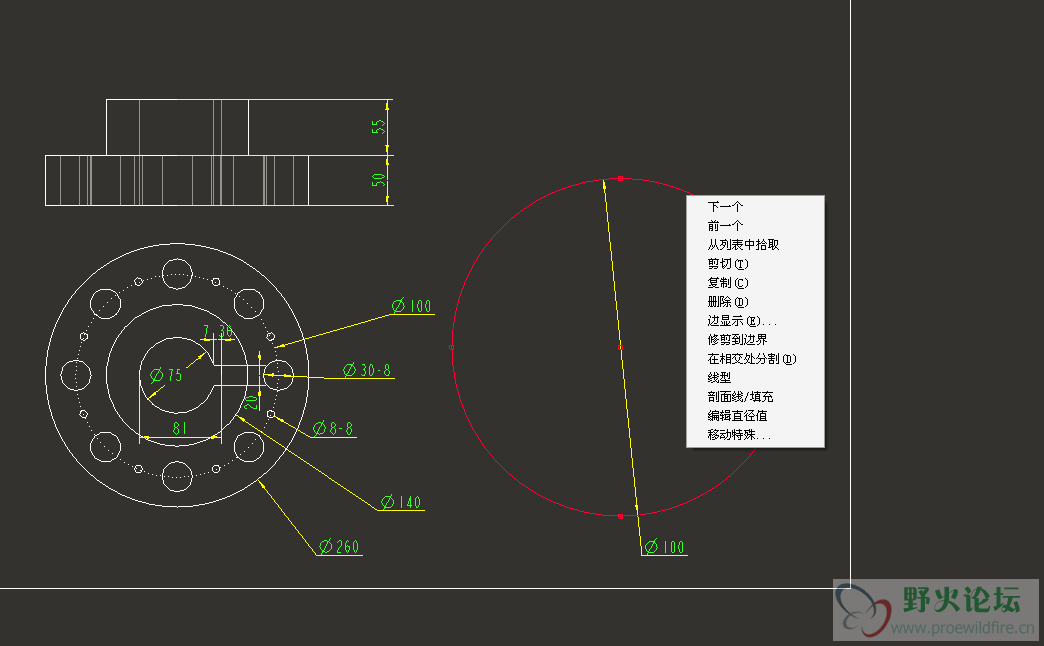

老兄这是在工程图模式下画的100的圆，右键没有这个选项，我这个是野火4.0的

qh7120 · 发表于 2017-6-15 15:01

lanxueyue 发表于 2017-6-15 13:47
工程图模式下草绘的圆，在草绘模式下选中，右键，与视图相关，，然后你在测量，

我找到了选中图元，在编辑，组里面就有与实图相关就可以了。

qh7120 · 发表于 2017-6-15 15:02

lanxueyue 发表于 2017-6-15 13:47
工程图模式下草绘的圆，在草绘模式下选中，右键，与视图相关，，然后你在测量，

老兄在请教一下，我这个尺寸线和模型线条一样粗了，请问怎么设置尺寸线细一些呢

lanxueyue · 发表于 2017-6-15 16:24

你是说的打印的时候，轮廓线和尺寸线一样粗了，还是你在工程图模式下草绘的圆和尺寸线一样粗？，
线条打印粗细，请参考http://www.proewildfire.cn/forum ... 2%D3%A1%C9%E8%D6%C3
草绘的图元，你可以单独设置线型的，你设置为轮廓的就会打印成粗线

qh7120 · 发表于 2017-6-15 17:44

lanxueyue 发表于 2017-6-15 16:24
你是说的打印的时候，轮廓线和尺寸线一样粗了，还是你在工程图模式下草绘的圆和尺寸线一样粗？，
线条打印 ...

我是导出为DWG之后直接打印的，打印出来的尺寸线和零件的线条一样粗。不过在工程图里的两条线也是一样粗的

。我先按照这个试一下，谢谢啦！！！

lanxueyue · 发表于 2017-6-15 17:58

额
如果你在CAD里打印，你就按图层打印或者按颜色打印 PRO-E导出 CAD 图层比较多，线条也是单独颜色，改起来麻烦
学着直接破衣里打印吧，也很方便的

野火 · 发表于 2017-6-15 23:21

工程图中中心圆的显示方法及需要注意的设置
http://www.proewildfire.cn/thread-10974-1-1.html
(出处: 野火论坛)

qh7120 · 发表于 2017-6-22 10:40

野火发表于 2017-6-15 23:21
工程图中中心圆的显示方法及需要注意的设置
http://www.proewildfire.cn/thread-10974-1-1.html
(出处: ...

感谢！！！！！这个太有用了！！！
