工程图中这种图怎么做啊

象牙塔 · 发表于 2017-4-24 22:30

零件图视图》截面》区域不太会用

象牙塔 · 发表于 2017-4-24 22:55

慢慢搞会了，就是不知那个螺纹实体如何能显示

chenxl423 · 发表于 2017-4-25 08:37

象牙塔发表于 2017-4-24 22:55
慢慢搞会了，就是不知那个螺纹实体如何能显示

螺旋扫描

ceicey · 发表于 2017-4-25 09:41

创建实体特征，比如螺旋扫描！

YOOGON · 发表于 2017-4-25 10:07

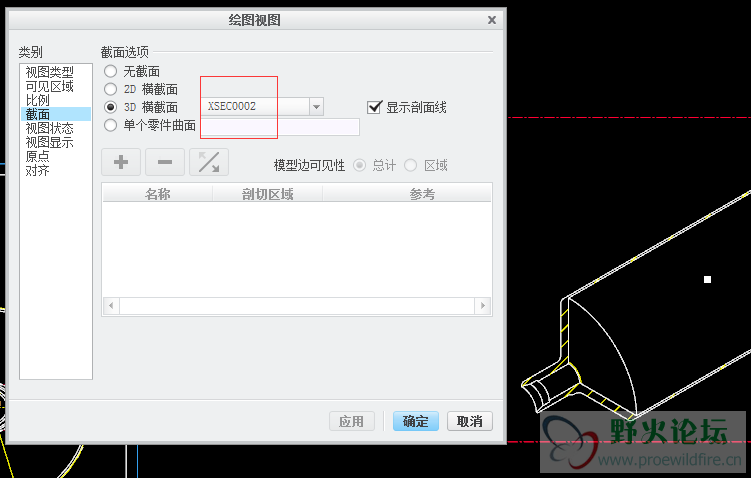

首先，你这里就错了，应该是：---零件图视图》截面》偏移》草绘截面区域。

fuguangyi · 发表于 2017-4-25 12:47

本帖最后由 fuguangyi 于 2017-4-25 12:49 编辑

YOOGON 发表于 2017-4-25 10:07
首先，你这里就错了，应该是：---零件图视图》截面》偏移》草绘截面区域。

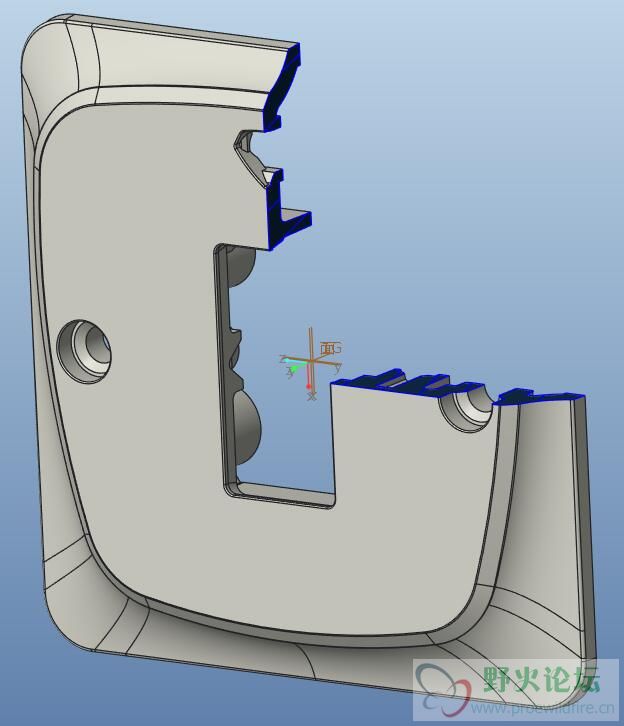

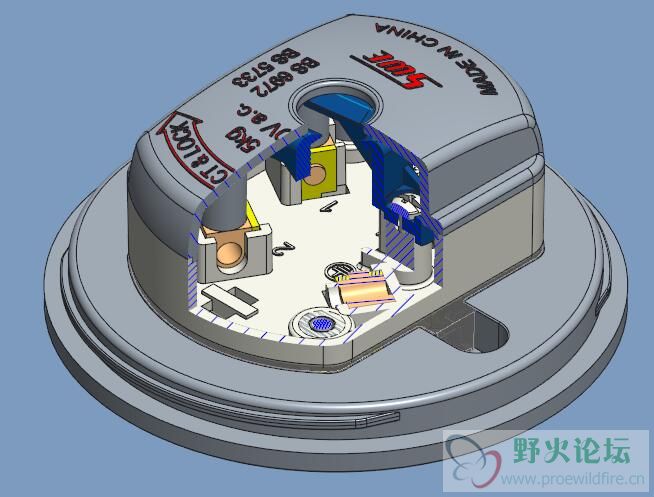

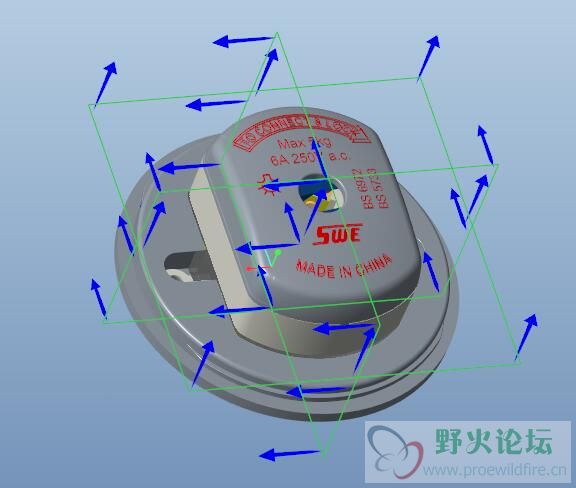

你这不对的，需要使用区域，3D剖面：

后在工程图里显示

chenxl423 · 发表于 2017-4-25 14:28

YOOGON 发表于 2017-4-25 10:07
首先，你这里就错了，应该是：---零件图视图》截面》偏移》草绘截面区域。

你这是阶梯剖或旋转剖了

YOOGON · 发表于 2017-5-6 09:00

感谢版主和前辈指导！
这个功能也是第一次实践，好像在3D模型中不能显示，只有在工程图中才能显示哦。
