欠驱动五杆滑块机构骨架模型建立

从此不以后

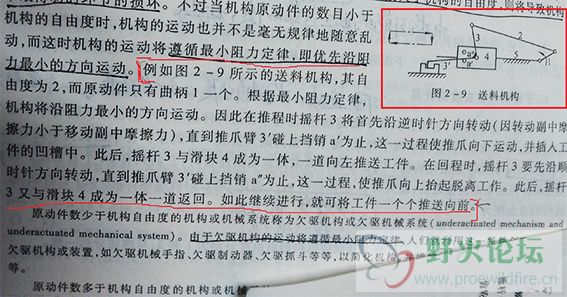

图片中框出来的就是“欠驱动五杆滑块机构”。我想用Creo 2.0建立它的骨架模型，进行设计。但我不知道图中所示的那两个挡销该怎么弄（原谅我是第一次用骨架，Creo 2.0也学了些皮毛），也就是该怎么设置才能在骨架模型中实现那两个挡销的作用。

从此不以后

来个大神帮帮菜鸟吧

atgs

1.新建装配，装配子类型选默认的设计就好，注意一下模板。在装配模式下点击创建按钮，类型选骨架模型，子类型选运动，改文件名点确定，下一步选择模板，

可能config没指定模板路径的话需要自己查找路径（模板在安装目录下Common Files\Mxxx\templates文件夹里面）
2.激活新建的骨架模型，隐藏不需要的平面，在骨架模型上草绘骨架，你这个其实也就是曲柄摇杆机构，如图画好（没尺寸可以先不考虑尺寸），为避免干涩可以用构造线先画两个基圆

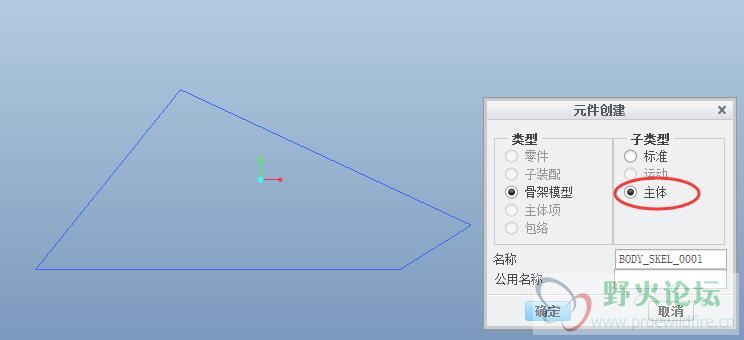

3.确定退出草绘，回到装配界面，确保还是在骨架激活模式下再次点击创建，类型没得选了骨架，子类型主体

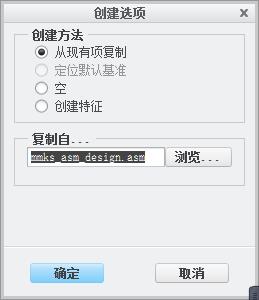

下一步选空，再下一步选择主体，右键查询选取一段草绘线就好了

先选机架

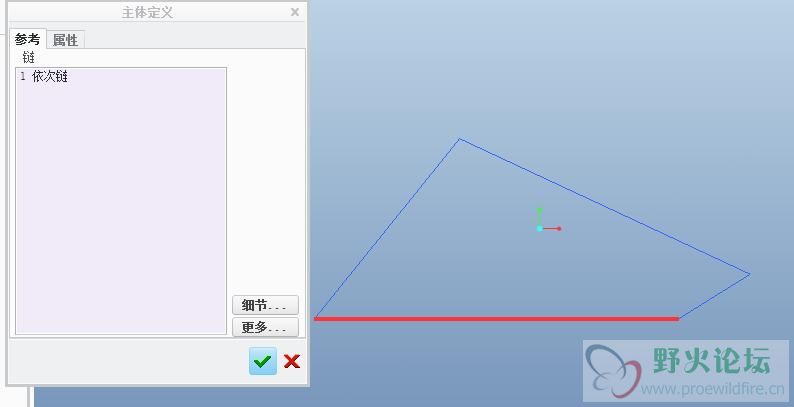

这样就可以了，确定就能看的模型树骨架下面多了一个骨架
3.重复上一步，不同的是需要选择连接了，勾选使用连接后点更新，看看是否是你要的连接

全部完成其他连接杆的定义连接，试着拖动一下能不能运动。
后面仿真后再优化尺寸就可以做实体了

从此不以后

atgs 发表于 2017-4-4 14:45
1.新建装配，装配子类型选默认的设计就好，注意一下模板。在装配模式下点击创建按钮，类型选骨架模型，子类 ...

非常感谢您的回复。
那那两个挡销的作用要怎样设置才能在骨架中也有限位效果。您指导的这些步骤好像只能使滑块往复移动，不能使实现执行构件的限位，这个该怎么解决呢？

futurism

atgs 发表于 2017-4-4 14:45
1.新建装配，装配子类型选默认的设计就好，注意一下模板。在装配模式下点击创建按钮，类型选骨架模型，子类 ...

我也是按照此方法做运动设计！

从此不以后

futurism 发表于 2017-4-4 19:22
我也是按照此方法做运动设计！

那那两个挡销的作用要怎样设置才能在骨架中也有限位效果

从此不以后

从此不以后 发表于 2017-4-4 17:04
非常感谢您的回复。
那那两个挡销的作用要怎样设置才能在骨架中也有限位效果。您指导的这些步骤好像只能 ...

图中的那个机构是2自由度的，但只有一个原动件，也就是所谓的欠驱动机构，请问这种机构用骨架模型怎么设计？望大神指点指点

从此不以后

futurism 发表于 2017-4-4 19:22
我也是按照此方法做运动设计！

图中的那个机构是2自由度的，但只有一个原动件，也就是所谓的欠驱动机构，请问这种机构用骨架模型怎么设计？望大神指点指点

futurism

我的理解是，算好限位点的距离或者角度，可在机构中设置偏移距离或者旋转角度，这样当运动到了此位置，自然被限制一个自由度。你说的这个机构自己没有试过，只是凭想象而已！

磐石2012

学了一招，很有启发，谢谢3#的讲解
