怎样旋转形位公差框图？

王劭阳 · 发表于 2016-12-29 10:03

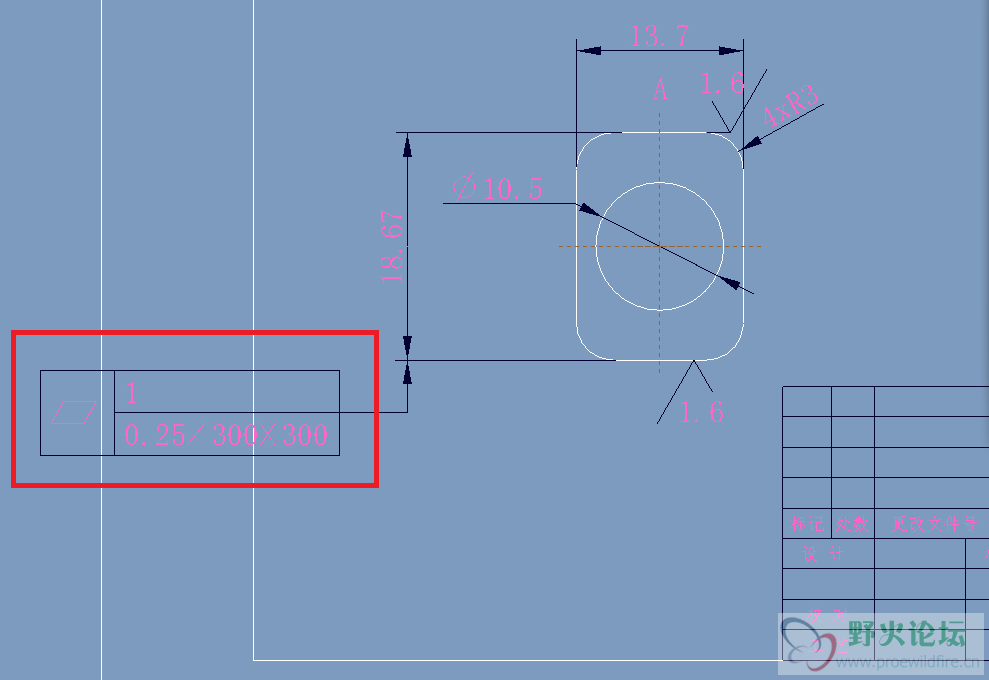

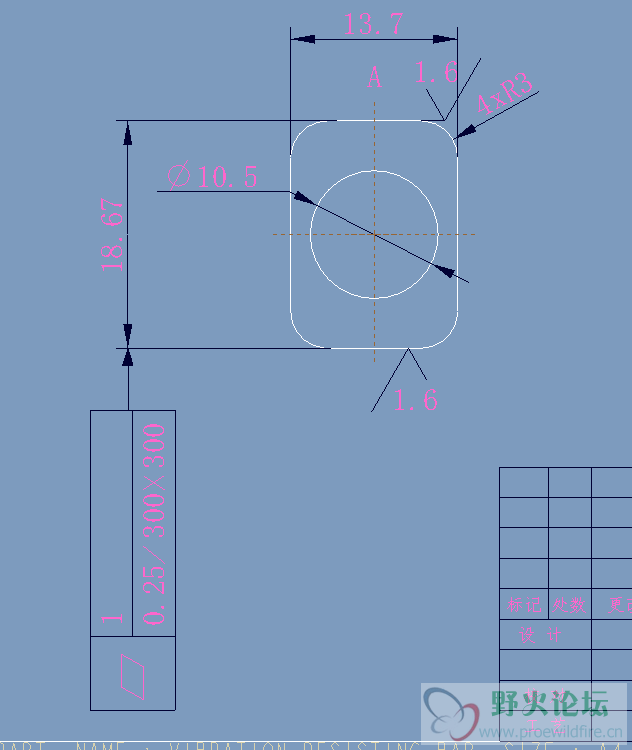

请大家帮忙看看，谢谢诸位。如图1，横向放置的形位公差框图（红框中）已超出图纸边框，现在想把它旋转90°成为图2那样应该怎样操作呢，或者说在插入形位公差框图时就直接插入图2那种竖着放的？主要想了解直接插入那种方法。谢谢!

图1

图2

威廉 · 发表于 2016-12-29 13:06

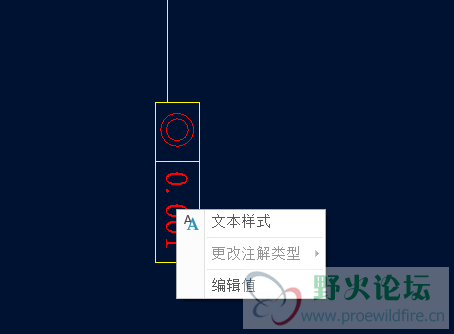

如图，先点选几何公差内的字体，右键，点文本样式，再把角度改成你想要的

王劭阳 · 发表于 2016-12-29 15:38

威廉发表于 2016-12-29 13:06
如图，先点选几何公差内的字体，右键，点文本样式，再把角度改成你想要的

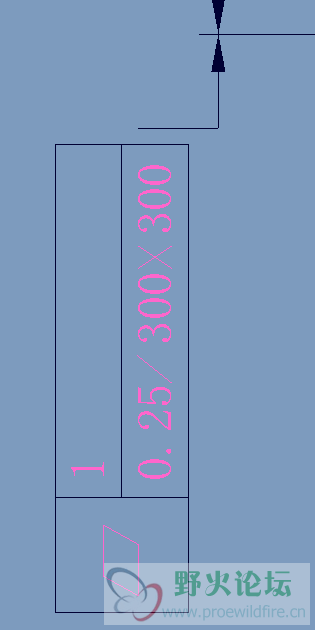

谢谢兄台，现在文字对了，但是箭头成了这样，再请教一下。

fuguangyi · 发表于 2016-12-29 18:01

标准规定形位公差是水平的

野火 · 发表于 2016-12-29 20:51

你把形位公差平放到右边不就行了吗

wmc2005 · 发表于 2016-12-30 00:11

本帖最后由 wmc2005 于 2016-12-30 00:30 编辑

王劭阳发表于 2016-12-29 15:38
谢谢兄台，现在文字对了，但是箭头成了这样，再请教一下。

点击引线，当出现4个小的、白色正方形时，按住引线与公差框连接部分那个白色小正方形，拖动移动到合适位置，就可以了。
不知我说明白没有，试过之后，给你回的。

王劭阳 · 发表于 2016-12-30 09:19

wmc2005 发表于 2016-12-30 00:11
点击引线，当出现4个小的、白色正方形时，按住引线与公差框连接部分那个白色小正方形，拖动移动到合适位 ...

算了，不管他了，4#说得对，公差框图确实应该水平注写。

王劭阳 · 发表于 2016-12-30 09:26

fuguangyi 发表于 2016-12-29 18:01
标准规定形位公差是水平的

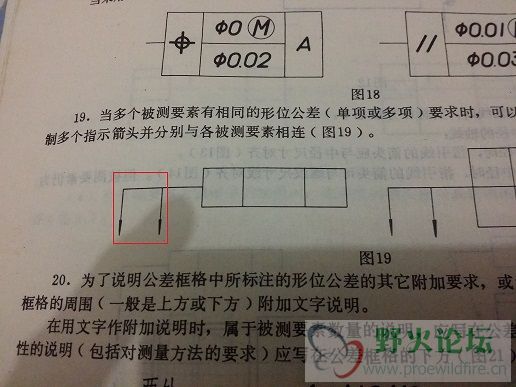

这个要求我还真给忘了，谢谢兄弟提醒哈。另外像图中这种可以同时标注两个几何要素（双箭头）的几何公差应该怎样在Pro/E中注写呢？
