孔表的问题

奋斗的小牛

在组件里面用点列阵生成的拉伸孔特征，在零件里面出工程图不能生成孔表是怎么回是啊

奋斗的小牛

图片上的问题是在勾选切口之后变成这样了 名字重叠

奋斗的小牛

原来拉伸特征是不能生成孔表的

奋斗的小牛

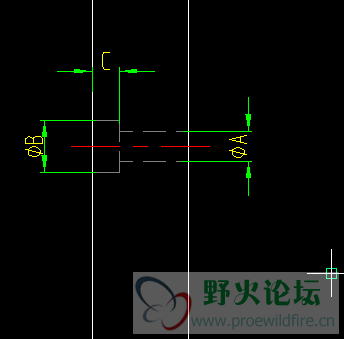

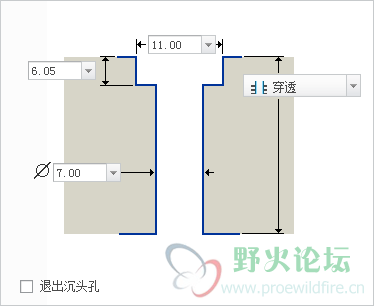

我现在的孔不是一个通孔，现在是一个有台阶的孔，那现在这个孔表上面需要怎么去表达这个孔的信息呢  我看见别的软件上是把这个孔表做成族表的形式来表达出来的

奋斗的小牛

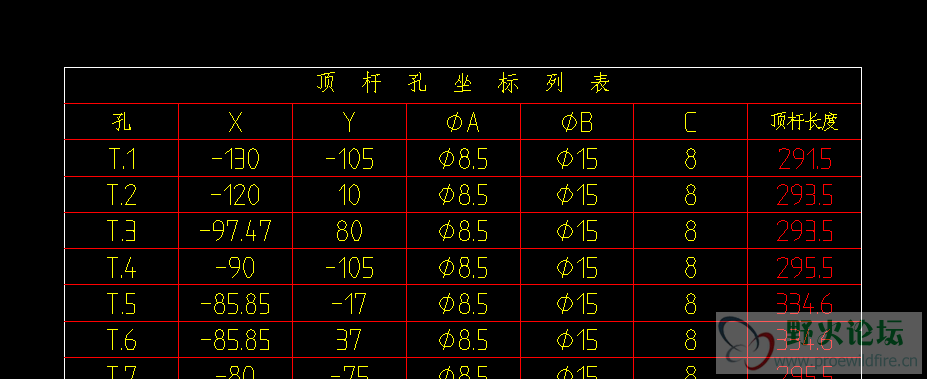

就像这样的族表形式，不知道CREO可不可，有没有大神可以解释一下

奋斗的小牛

来位大师解释一下啊

奋斗的小牛

顶上去

多余的余

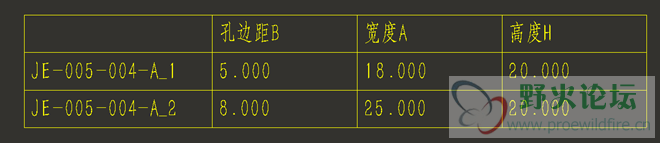

1.如下图所示不知道是不是你想要的形式，仅供参考：

类似于标准件的参数设置，横列的项目类别根据自己的需求增加；

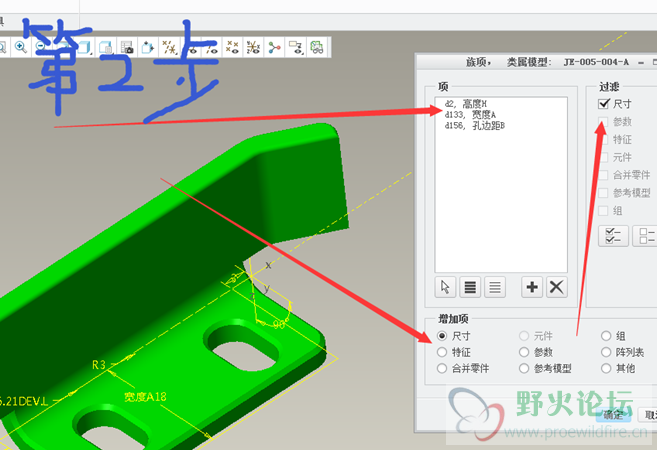

2.零件状态下增加族表

3.添加你需要增加的参数类别：比如孔径/长度/宽度 等..

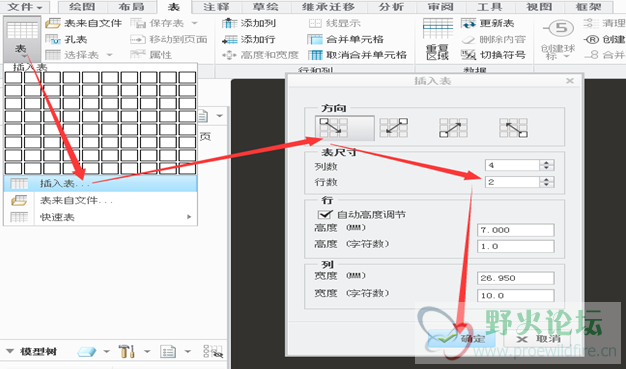

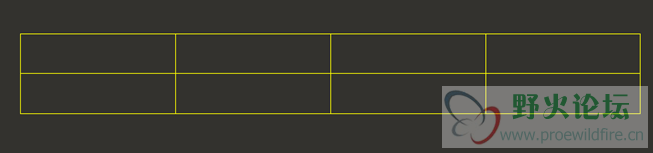

4.进入零件工程图状态，添加表格（横竖自己按需增加即可）；


增加表格的重复区域

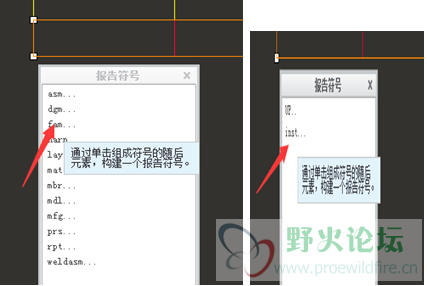

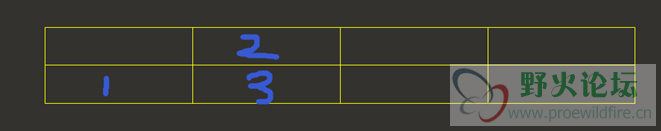

按照如下顺序添加参数属性：

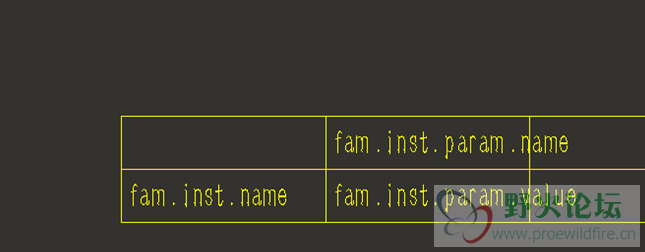

位置1：&fam.inst.name

位置2：&fam.inst.param.name

位置3：&fam.inst.param.value


双击表格即可更新


仅供参考

多余的余

表格说明：自己参考下吧

系统参数名称                          说  明

&asm.mbr.comp…               从模型的参数中检索关于装配体的信息，并将其显示在表格中
&asm.mbr.cparam…           检索给定的装配体参数
&asm.mbr.cparams…           列出适用于当前模型的所有装配体的参数信息
&asm.mbr.name                 显示装配体中各元件的名称
&asm.mbr.type                   显示装配体中各元件的类型（零件或子装配体）
&asm.mbr.Use.Defined        列出装配体中各元件的用户自定义参数。（说明：“&asm.mbr.” 可作为装配体中任何元件用户自定义参数的前缀）
&fam…                                检索有关模型的族表参数
&harm…                              为3D配线零件和平整配线装配体显示缆的配线参数
&lay…                                 检索有关模型布局的信息
&mbr…                               检索有关单个元件的参数
&mdl…                                检索有关单个模型的信息
&prs…                                 检索已用特定过程的报告参数来创建整个过程序列的报告
&rpt…                                 显示重复区域中每个记录的信息
&weldasm…                        检索有关模型的焊接信息
&fam.inst.name                  显示实例的名称信息，并在Y方向展开
&fam.inst.param.name       显示参数名称信息，并在X方向展开
&fam.inst.param.valus        显示每个实例的参数

奋斗的小牛

多余的余 发表于 2016-10-12 09:35
表格说明：自己参考下吧

系统参数名称                          说  明

你的是族表吧 那样的话参数是相对固定的把
