内六角标准件可选弹垫平垫+推力球轴承

脑细胞 · 发表于 2016-9-13 10:42

1：把附件后缀改为 prt 即可。

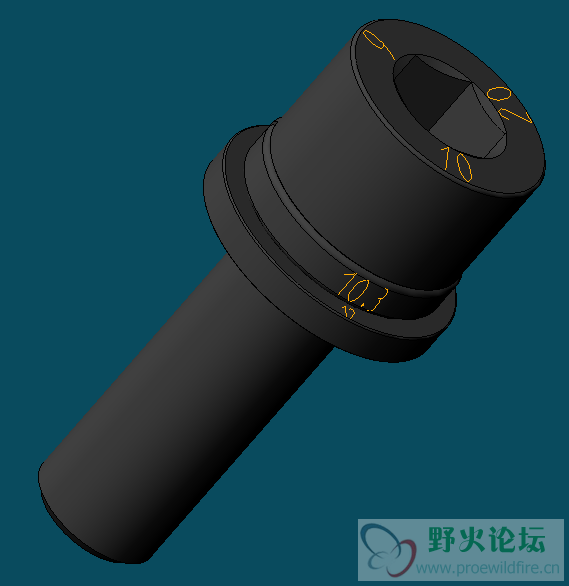

2：内六角可选无垫，弹垫，平垫，长度已挠性化（默认值≈规格*3），更改 d176（>1才有效）即可改变螺丝长度。

3：内六角和推力球轴承均已设置装配约束。

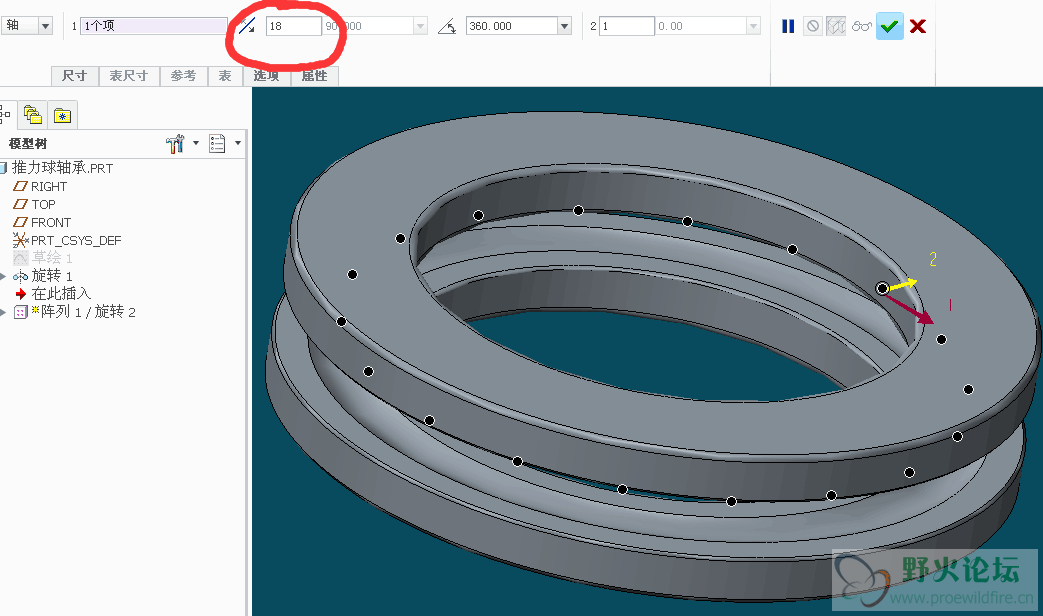

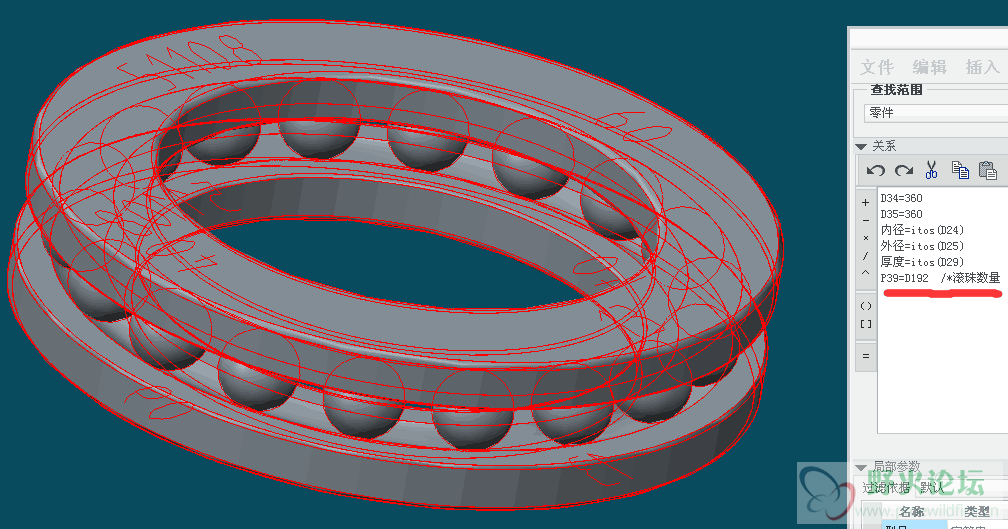

4：顺便问一个问题，推力球轴承的钢珠阵列的数量是否可以用族表控制？我现在是有关系式控制的，导致再生慢。

5：内六角再生也慢，以后有空再优化上传。

推力球轴承的规格尚未完善（太多了），希望有空的群友们一起完善其规格。很简单，只要你把规格帖上来，我可以加进去，然后我再上传更新。
规格可以到 http://www.919zc.com/l-1-%C9%EE%B9%B5%C7%F2%D6%E1%B3%D0.html 直接复制，我已经到第10页了，朋友们只要从第11页复制就可以了，并说明复制到的页数，以免后面的朋友重复了，谢谢大家。

Li804804 · 发表于 2016-9-13 19:53

支持一下楼主，不知道ProE5.0能用否。

脑细胞 · 发表于 2016-9-13 20:08

Li804804 发表于 2016-9-13 19:53
支持一下楼主，不知道ProE5.0能用否。

抱歉，忘了说没，是creo2画的

白云飞飞2010 · 发表于 2016-9-14 08:20

支持一下楼主

sdgdjgb · 发表于 2016-9-14 14:59

不错。谢谢分享。

脑细胞 · 发表于 2016-9-17 08:17

就是那么简单的复制，粘帖啊，却没人一起分享
51209 8209 45 73 20 FAG 推力球轴承
51210 8210 50 78 22 FAG 推力球轴承
51211 8211 55 90 25 FAG 推力球轴承
51212 8212 60 95 26 FAG 推力球轴承
51213 8213 65 100 27 FAG 推力球轴承
51214 8214 70 105 27 FAG 推力球轴承
51215 8215 75 110 27 FAG 推力球轴承
51216 8216 80 115 28 FAG 推力球轴承
51217 8217 85 125 31 FAG 推力球轴承
51218 8218 90 135 35 FAG 推力球轴承
51220 8220 100 150 38 FAG 推力球轴承
51222 8222 110 160 38 FAG 推力球轴承
51224 8224 120 170 39 FAG 推力球轴承
51226 8226 130 190 45 FAG 推力球轴承
51228 8228 140 200 46 FAG 推力球轴承
51230 8230 150 215 50 FAG 推力球轴承
51232 8232 160 225 51 FAG 推力球轴承
51234 8234 170 240 55 FAG 推力球轴承
51236 8236 180 250 56 FAG 推力球轴承
51238 8238 190 270 62 FAG 推力球轴承
51240 8240 200 280 62 FAG 推力球轴承
51244 8244 220 300 63 FAG 推力球轴承
51248 8248 240 340 78 FAG 推力球轴承
51252 8252 260 360 79 FAG 推力球轴承
51256 8256 280 380 80 FAG 推力球轴承
51260 8260 300 420 95 FAG 推力球轴承
51264 8264 320 440 95 FAG 推力球轴承
51268 8268 340 460 96 FAG 推力球轴承
51672 8272 360 500 110 FAG 推力球轴承
51305 8305 25 52 18 FAG 推力球轴承

11页

51306 8306 30 60 21 FAG 推力球轴承
51307 8307 35 68 24 FAG 推力球轴承
51308 8308 40 78 26 FAG 推力球轴承
51309 8309 45 85 28 FAG 推力球轴承
51310 8310 50 95 31 FAG 推力球轴承
51311 8311 55 105 35 FAG 推力球轴承
51312 8312 60 110 35 FAG 推力球轴承
51313 8313 65 115 36 FAG 推力球轴承
51314 8314 70 125 40 FAG 推力球轴承
51315 8315 75 135 44 FAG 推力球轴承
51316 8316 80 140 44 FAG 推力球轴承
51317 8317 85 150 49 FAG 推力球轴承
51318 8318 90 155 50 FAG 推力球轴承
51320 8320 100 170 55 FAG 推力球轴承
51322 8322 110 190 63 FAG 推力球轴承
51324 8324 120 210 70 FAG 推力球轴承
51326 8326 130 225 75 FAG 推力球轴承
51328 8328 140 240 80 FAG 推力球轴承
51330 8330 150 250 80 FAG 推力球轴承
51332 8332 160 270 87 FAG 推力球轴承
51334 8334 170 280 87 FAG 推力球轴承
51336 8336 180 300 95 FAG 推力球轴承
51338 8338 190 320 105 FAG 推力球轴承
51340 8340 200 340 110 FAG 推力球轴承
51405 8405 25 60 24 FAG 推力球轴承
51406 8406 30 70 28 FAG 推力球轴承
51407 8407 35 80 32 FAG 推力球轴承
51408 8408 40 90 36 FAG 推力球轴承
51408 8409 45 100 39 FAG 推力球轴承
51410 8410 50 110 43 FAG 推力球轴承

12页

51411 8411 55 120 48 FAG 推力球轴承
51412 8412 60 130 51 FAG 推力球轴承
51413 8413 65 140 56 FAG 推力球轴承
51414 8414 70 150 60 FAG 推力球轴承
51415 8415 75 160 65 FAG 推力球轴承
51416 8416 80 170 68 FAG 推力球轴承
51417 8417 85 180 72 FAG 推力球轴承
51418 8418 90 190 77 FAG 推力球轴承
51420 8420 100 210 85 FAG 推力球轴承
51422 8422 110 230 95 FAG 推力球轴承
51424 8424 120 250 102 FAG 推力球轴承
51426 8426 130 270 110 FAG 推力球轴承
51428 8428 140 280 112 FAG 推力球轴承
51430 8430 150 300 120 FAG 推力球轴承
51100 8100 10 24 9 SKF 推力球轴承
51101 8101 12 26 9 SKF 推力球轴承
51102 8102 15 28 9 SKF 推力球轴承
51103 8103 17 30 9 SKF 推力球轴承
51104 8104 20 35 10 SKF 推力球轴承
51105 8105 25 42 11 SKF 推力球轴承
51106 8106 30 47 11 SKF 推力球轴承
51107 8107 35 52 12 SKF 推力球轴承
51108 8108 40 60 13 SKF 推力球轴承
51109 8109 45 65 14 SKF 推力球轴承
51110 8110 50 70 14 SKF 推力球轴承
51111 8111 55 78 16 SKF 推力球轴承
51112 8112 60 85 17 SKF 推力球轴承
51113 8113 65 90 18 SKF 推力球轴承
51114 8114 70 95 18 SKF 推力球轴承
51115 8115 75 100 19 SKF 推力球轴承

13页

脑细胞 · 发表于 2016-9-17 08:18

请问阵列数量可以用族表控制吗？？？？？？？？

liuhai2018 · 发表于 2021-3-26 10:32

解压不了

acheng0225 · 发表于 2021-12-3 13:58

脑细胞发表于 2016-9-13 20:08
抱歉，忘了说没，是creo2画的

大佬，不能解压喔

xtxoxk · 发表于 2021-12-6 11:56

脑细胞发表于 2016-9-17 08:18
请问阵列数量可以用族表控制吗？？？？？？？？

设定个参数，让数量等于参数，把参数添加到族表
