怎么将轴类的零件展开成平面图输出呀，请高手指点

nansara · 发表于 2016-6-14 12:36

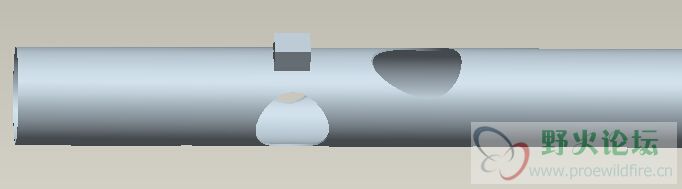

已经在零件中把图形画好了，是一个长轴零件，不知道怎么把这个轴展开成平面图，请高手指点一下，万分感谢！

dzc5080 · 发表于 2016-6-14 17:07

你是要展平还是要弄平面图？

nansara · 发表于 2016-6-14 17:32

dzc5080 发表于 2016-6-14 17:07
你是要展平还是要弄平面图？

是要展平

暗菩提 · 发表于 2016-6-14 17:55

你是用PROE还是CREO，PROE是用扯裂工具建规格缝，再用选择边线进行展平

nansara · 发表于 2016-6-14 20:59

暗菩提发表于 2016-6-14 17:55
你是用PROE还是CREO，PROE是用扯裂工具建规格缝，再用选择边线进行展平

我用的是PROE，能不能具体点呀，求指点呀，多谢

H13 · 发表于 2016-6-15 05:40

标记一下，坐等高手解答！

花依暮 · 发表于 2016-6-15 10:26

PEO/e 不清楚。你的应该管类零件吧，钣金那曲面扯裂或草绘扯裂都可以

暗菩提 · 发表于 2016-6-15 11:27

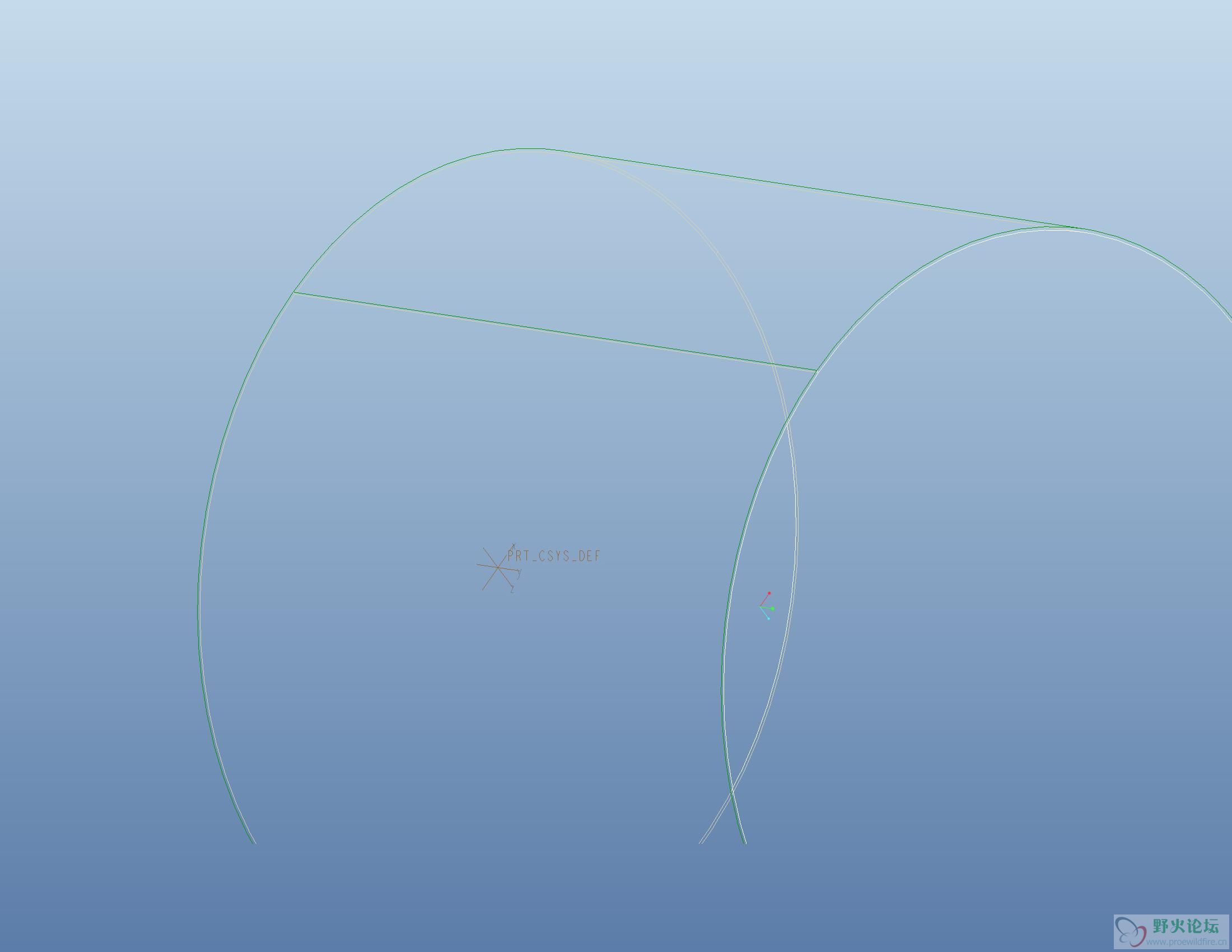

其实就是把管子加了一个缝，扯裂/规则缝，草绘一条直线，选择要投到的面。就会在管子上加一条边缝（相当于把无缝钢管变成了有缝钢管

）。（这个直线投影到管上就是你要的缝线），展开时选择这个边缝的任一边线为展开基准就能展开了。

xw2008080888 · 发表于 2016-6-15 14:37

楼上的正解

小小一只虎 · 发表于 2016-6-15 14:51

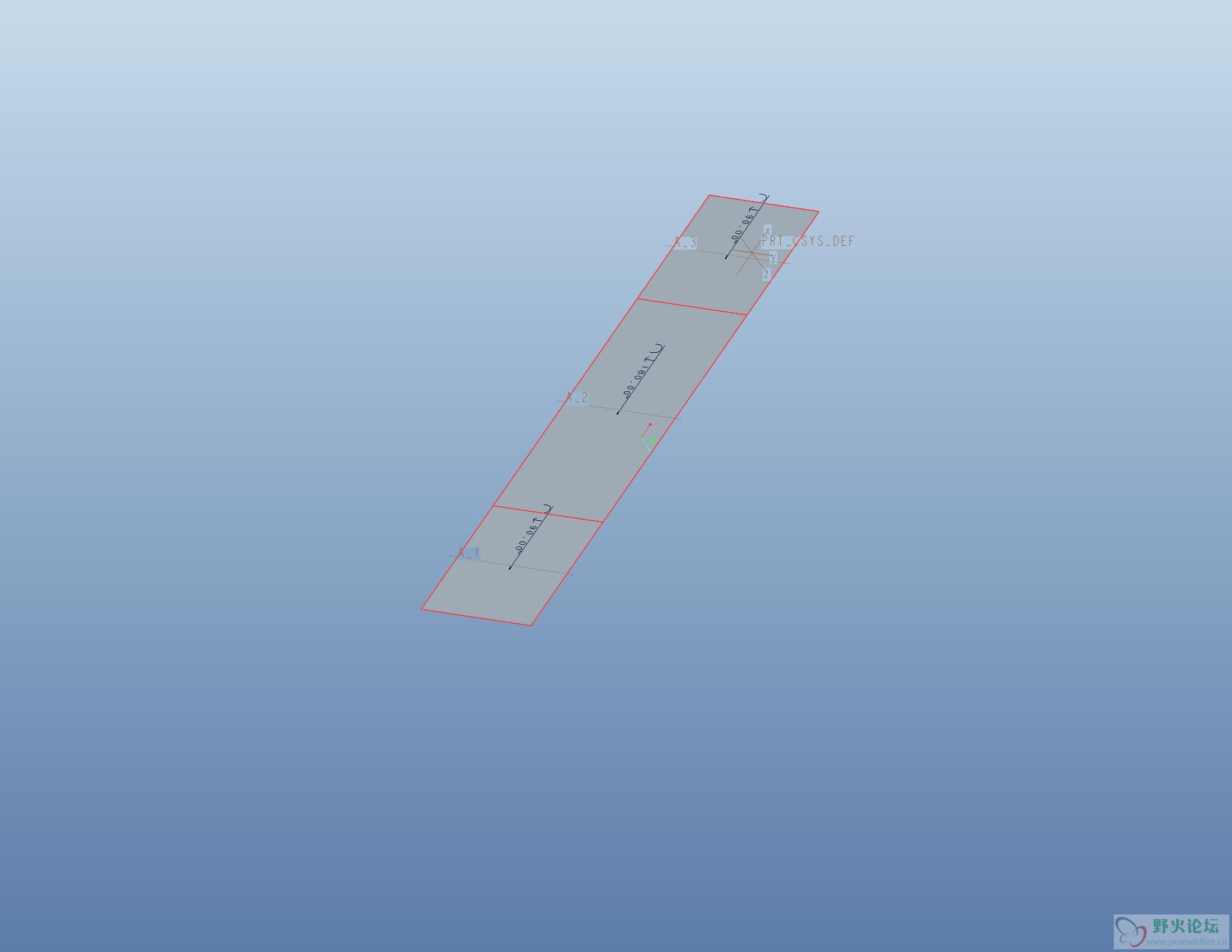

你应该是要展开后的尺寸吧用面组展平
