这个装配图怎么剖

Panguoyong · 发表于 2016-5-24 20:24

新手求助，看了教程我还是没什么头绪。
这两天也找了很多百度都没达到效果。有人指导一下吗？

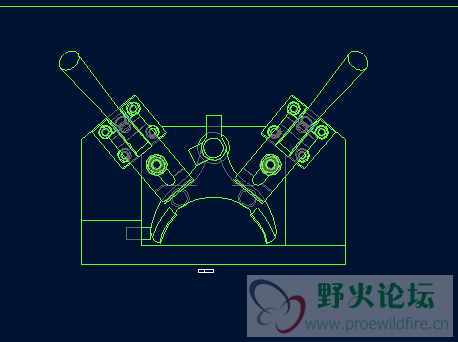

这个图怎么旋转剖？

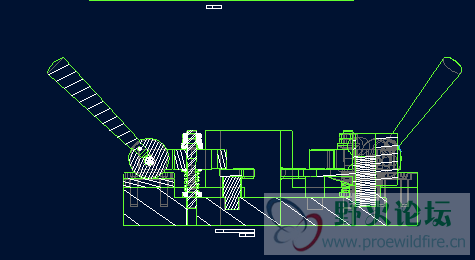

我试过但是这样子的

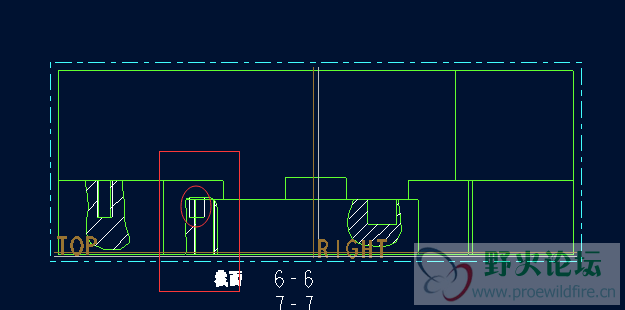

还有一个问题，怎么我用D2面剖这个孔时，为什么后面那个孔也显示出来了

Panguoyong · 发表于 2016-5-24 20:24

希望有人帮帮我啊，各位大哥

mico_zhao · 发表于 2016-5-24 21:24

这装配模式下进行剖面，利用偏移来进行剖面（通过草绘来创建截面）
工程图中投影视图，然后显示剖面

野火 · 发表于 2016-5-24 22:52

没明白你想要什么样的剖面，后面的问题不想要的剖面删除即可

小小一只虎 · 发表于 2016-5-25 08:12

视图管理器区域创建3D截面然后在工程图中应用

Panguoyong · 发表于 2016-5-26 16:33

野火发表于 2016-5-24 22:52
没明白你想要什么样的剖面，后面的问题不想要的剖面删除即可

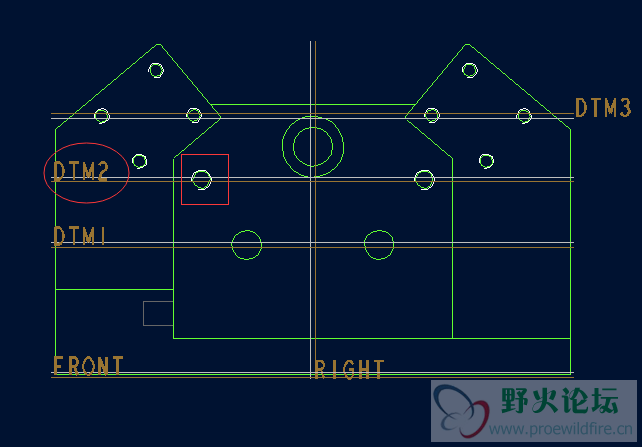

我剖的是方框内的那个孔，怎么后面那个孔也显示出来了。
