求助：本人生手，求教怎么画这个钣金件

benwong · 发表于 2016-3-2 15:08

本帖最后由 benwong 于 2016-3-2 15:09 编辑

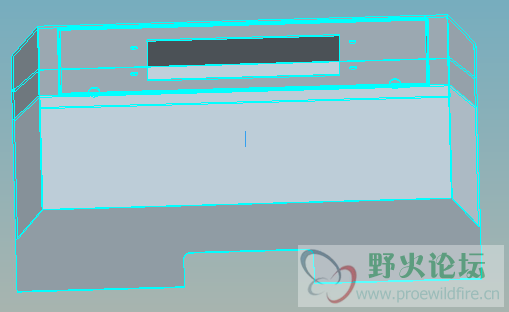

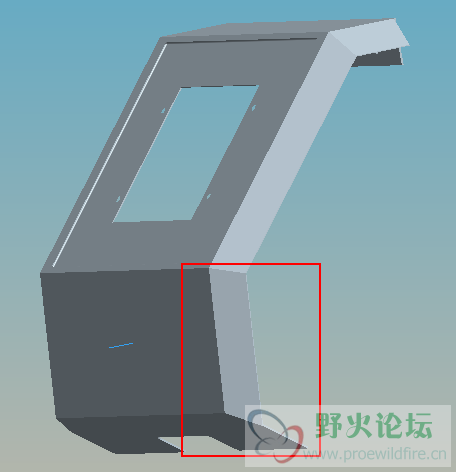

图1是别人用实体画出来的，红框处我不知道怎么画，

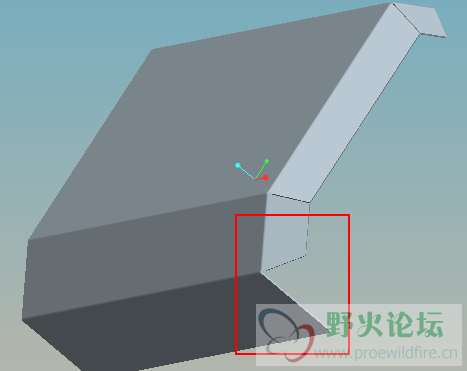

图3我是画出来的，方法：按住ctrl多选关联的几条边--法兰壁--折边宽度28--折边角度45度。可是画不出图1的效果，怎么都会有一个缺口。

请各位大哥指教指教。能把你画好的PRT附件上来就最好了，苦恼了一天

jiandanai · 发表于 2016-3-2 16:39

钣金这个地方必须有一个切口的

小小一只虎 · 发表于 2016-3-2 17:17

没切口你展平就会相交了

mico_zhao · 发表于 2016-3-2 19:34

本帖最后由 mico_zhao 于 2016-3-2 19:35 编辑

1. 实体画钣金 ,一般不会考虑止裂槽和内外侧R角 ,所以图1 是展平不了和壁厚不均的 ,不信你去展开图1

2.用钣金模块画图,系统会帮你考虑到展平和加工工艺,所以你不用苦恼 ,你比图1的那人厉害

夜深知雪重 · 发表于 2016-3-2 22:55

学习了

benwong · 发表于 2016-3-2 23:12

mico_zhao 发表于 2016-3-2 19:34
1. 实体画钣金 ,一般不会考虑止裂槽和内外侧R角 ,所以图1 是展平不了和壁厚不均的 ,不信你去展开图1

...

大哥，可是我看过实物，钣金编程后用一块铁皮折边就可以做出来了，那不就是说proe钣金件也可以画出来吗？

mico_zhao · 发表于 2016-3-3 08:34

benwong 发表于 2016-3-2 23:12
大哥，可是我看过实物，钣金编程后用一块铁皮折边就可以做出来了，那不就是说proe钣金件也可以画出来吗？

理论跟实际差太多 ,比如你画的钣金,展平后的长度跟实际落料的不一样 ,

R=0 ,折弯=90° ,T＜1.2mm ,展开长度=A+B-2T+0.4T ,具体可以问下当地的钣金师傅和设计人员

你把3D上传来看看.

马云 · 发表于 2016-3-5 17:40

钣金可以画出来，缺口是要有的。红色框那条边要用草绘画！兄弟你软件不熟啊，硬伤~~

hk296723660 · 发表于 2016-5-8 17:05

不好搞
