工程图中同时有线框显示和着色显示

gxj_steven · 发表于 2015-12-23 16:26

我在做工程图是想让装配体时，想让部分零件时线框显示的，部分零件时着色显示的。可是我怎么也做不出来，请高手帮忙研究下。谢谢！
图我添加不上啊

gxj_steven · 发表于 2015-12-23 16:27

图纸见附件，请高手帮忙，非常感谢！

野火 · 发表于 2015-12-23 23:07

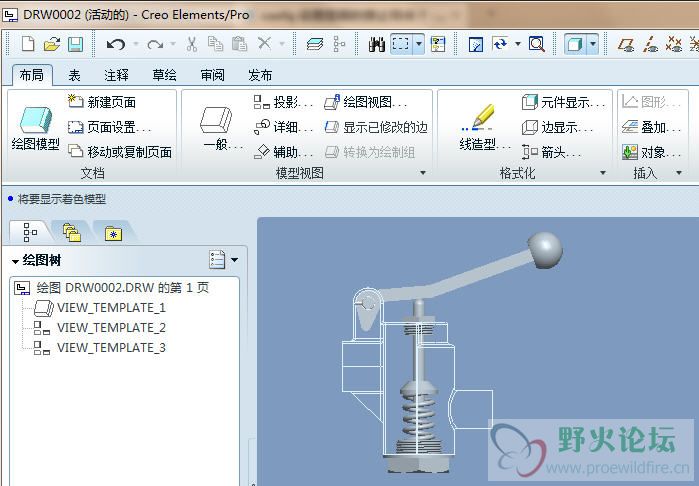

在三维里点中零件，点视图，显示样式，线框，在工程图里着色显示视图就行了

多余的余 · 发表于 2015-12-24 08:28

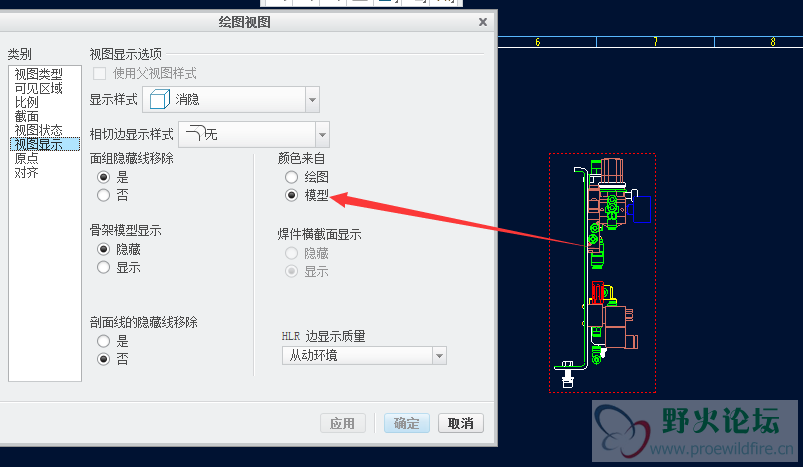

在视图显示里面设置颜色；如图希望能帮到你.

gxj_steven · 发表于 2015-12-24 08:39

多余的余发表于 2015-12-24 08:28
在视图显示里面设置颜色；如图希望能帮到你.

谢谢您的回答，可以这样只是线框的颜色随模型了，但是显示依然是线框。我想让其中的部分零件显示为着色。

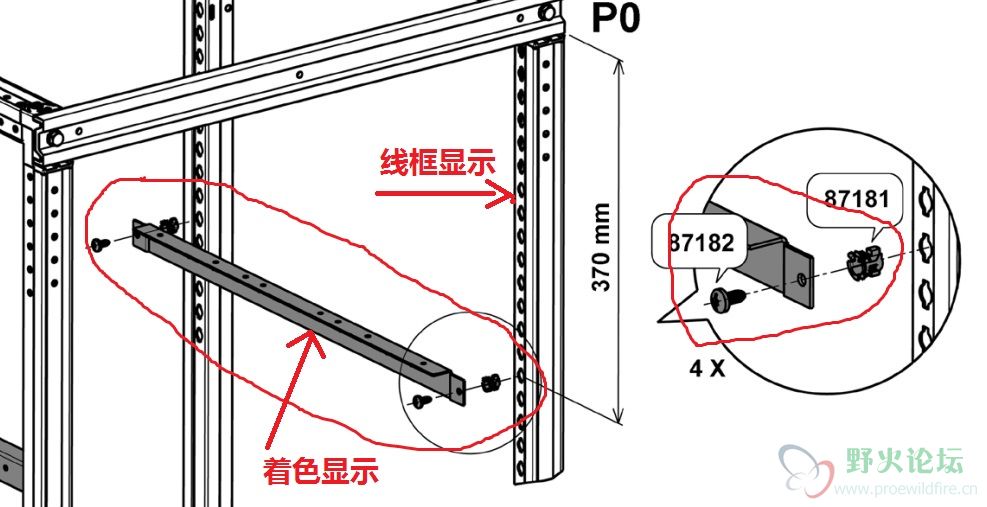

比如在您的示例中，只把螺栓螺母部分显示为着色，其他依然是线框显示。

gxj_steven · 发表于 2015-12-24 08:42

野火发表于 2015-12-23 23:07
在三维里点中零件，点视图，显示样式，线框，在工程图里着色显示视图就行了

谢谢您的回答，但是三维图里面的设置对工程图并没有直接的影响。工程图设置成着色整个都着色了。我只想要部分零件是着色显示的。

gxj_steven · 发表于 2015-12-24 08:59

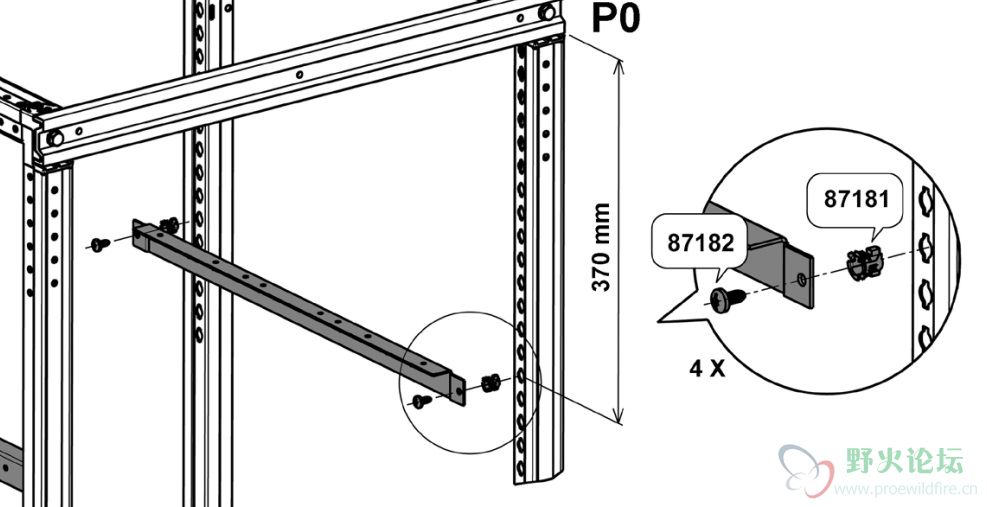

我描述的可能不是很清楚，再详细描述下。请高手帮忙，谢谢！

qqhhdd · 发表于 2015-12-24 10:49

这样做的好处是，可以在写说明书时，将要描述的零件突出显示。好方法，大家快来解决啊

gxj_steven · 发表于 2015-12-24 13:04

qqhhdd 发表于 2015-12-24 10:49
这样做的好处是，可以在写说明书时，将要描述的零件突出显示。好方法，大家快来解决啊

太懂我了，我在给设计部门写设计指导。这样做可以非常清晰的表达出来。

野火 · 发表于 2015-12-24 20:19

贴个图，我就上面那样做的
