希望大家教教我这种管道如何出转折剖视图，已经奔溃了，用了各种方法都不行

chenbr1988 · 发表于 2015-12-13 13:27

文件给你也没用，毕竟没过程，只是结果，不像建模。

百度搜筋不剖面的相关视频

hummerow · 发表于 2015-12-13 14:02

chenbr1988 发表于 2015-12-13 13:27
文件给你也没用，毕竟没过程，只是结果，不像建模。

百度搜筋不剖面的相关视频

恩恩，谢谢你的帮助，我今天已经完全出工程图了

hummerow · 发表于 2015-12-13 14:03

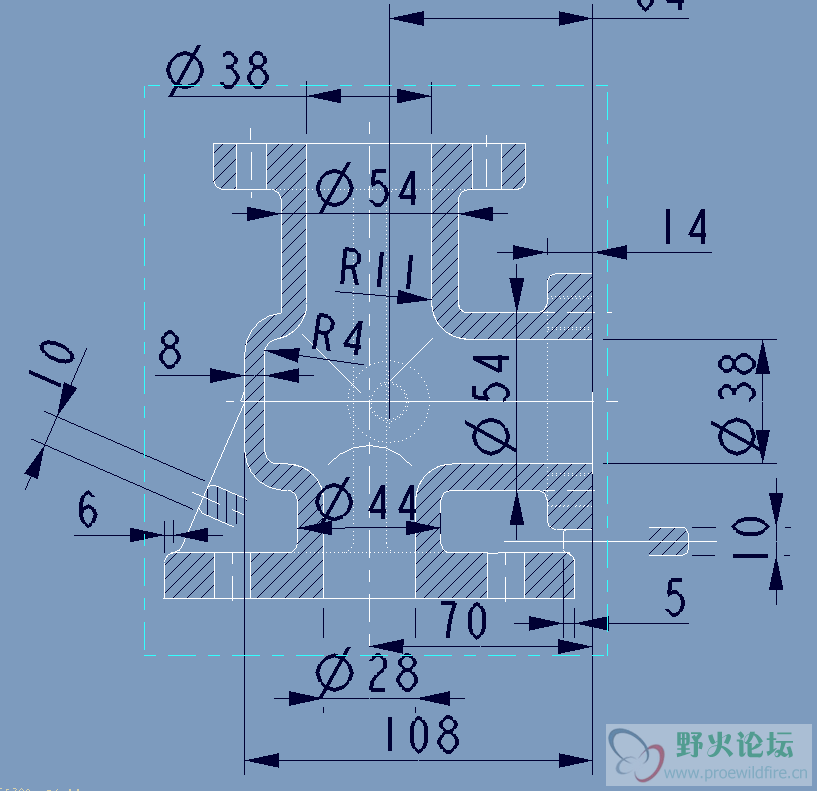

谢谢大家的帮助，终于出图了。

hummerow · 发表于 2015-12-13 14:06

很多地方都是修剪修剪再修剪，感觉工程量特别大。还有proe有一个不好的地方就是虚线只有点虚线，做的不够好。

hummerow · 发表于 2015-12-13 14:07

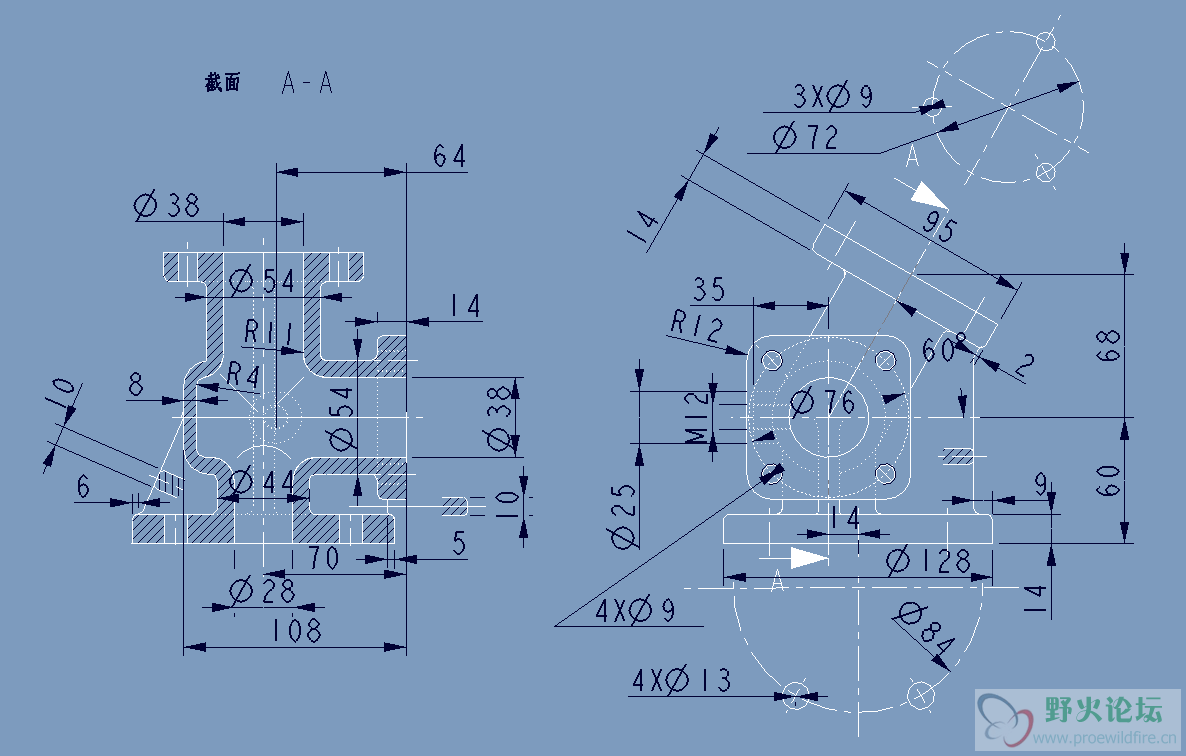

这是两个视图一起的

hummerow · 发表于 2015-12-13 14:15

下面分享下模型，大家觉得有什么不妥的地方可以帮小弟改下，谢谢
