proe工程图中如何在半剖视图中添加局部剖视图

hummerow · 发表于 2015-12-10 09:22

我弄的工程图中截面绿色的加号是黑色，按新建也没效果，而且做出局部剖视图之后半剖视图就不见了。

mostpowerman · 发表于 2015-12-10 09:33

发下图，不然不知道怎么下手。

hummerow · 发表于 2015-12-10 13:27

[img][/img]

hummerow · 发表于 2015-12-10 13:31

mostpowerman 发表于 2015-12-10 09:33
发下图，不然不知道怎么下手。

请问怎么发图，我是新手，谢谢

hummerow · 发表于 2015-12-10 16:25

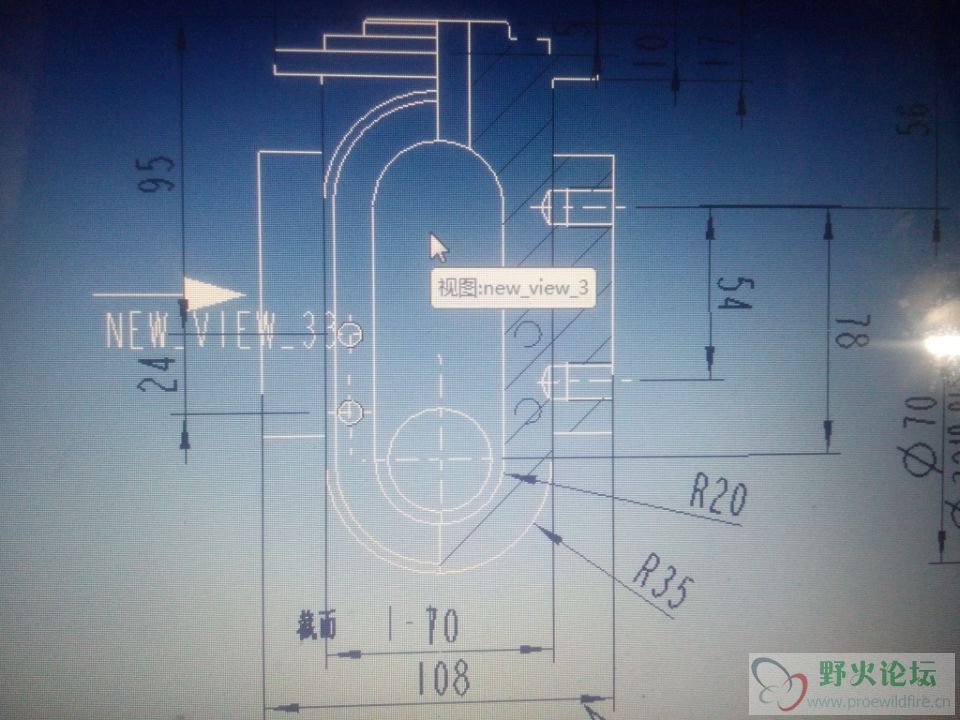

这是截图

hummerow · 发表于 2015-12-10 16:26

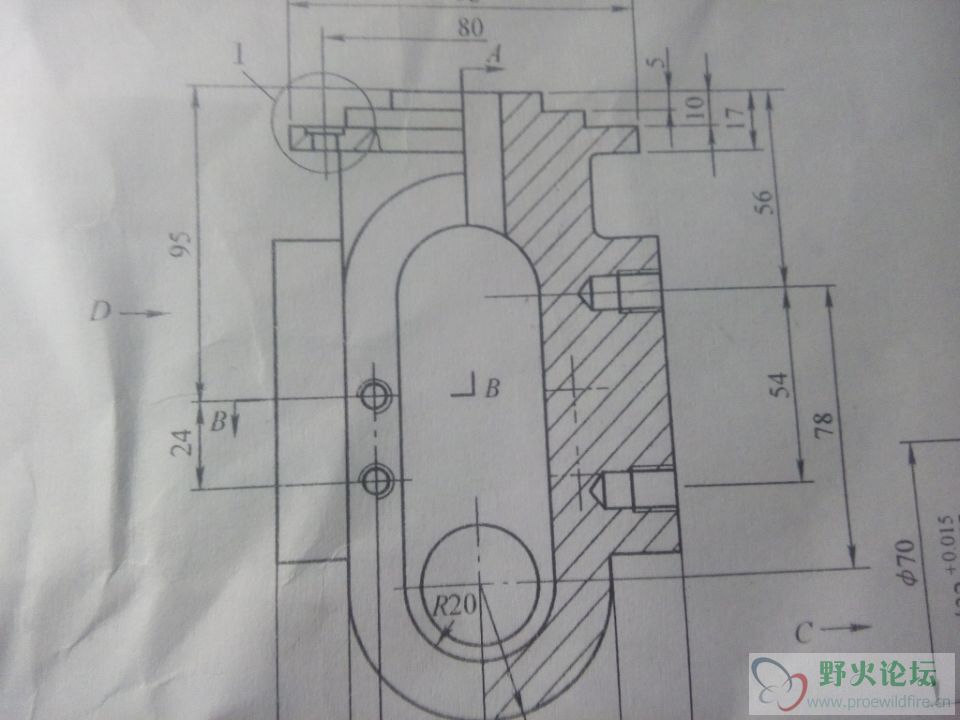

另一幅图
