如图，如何单箭头标注

Larryjiang · 发表于 2015-12-2 14:15

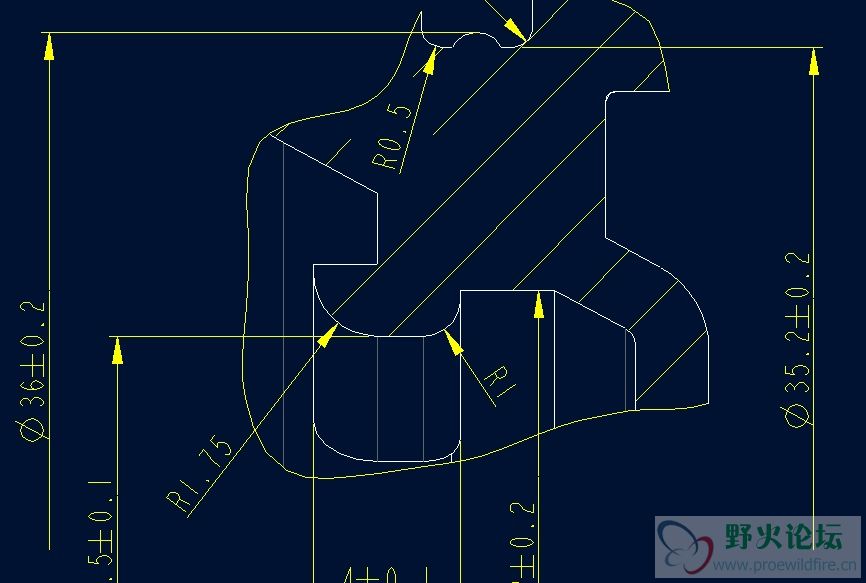

各位大侠，请教一下，在工程图中，如何标注在细节图中，用单箭头标注尺寸？
谢谢。

yanthcy · 发表于 2015-12-2 14:44

本帖最后由 yanthcy 于 2015-12-2 15:07 编辑

是这样吗：

在这里，选择要擦除部分”拭除“：

Larryjiang · 发表于 2015-12-2 15:32

yanthcy 发表于 2015-12-2 14:44
是这样吗：

感谢给的回复。
关键是怎样能先把直径36和直径35.2的尺寸标上去，然后再拭除？

yanthcy · 发表于 2015-12-2 16:33

本帖最后由 yanthcy 于 2015-12-2 16:44 编辑

标注这种尺寸应有多个方法！
比如，在没有尺寸界线的一方加一个构造点，然后从这个点标出。
在不需要尺寸线箭头的一方附近随便找一边线，标注后“拭除”，再修改尺寸值。。。。

海獭宝宝 · 发表于 2015-12-2 17:47

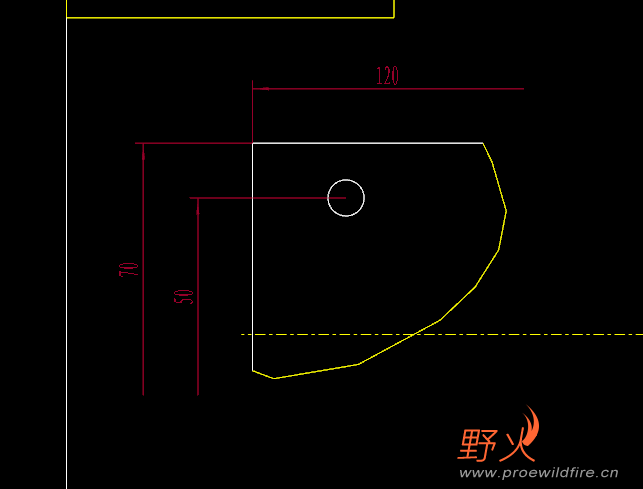

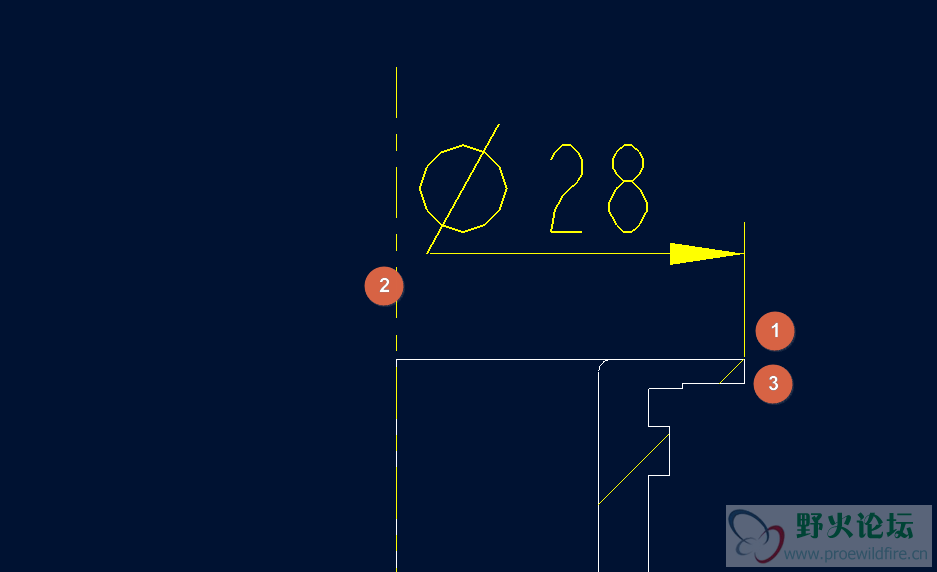

如图，既然是要标注直径，那就是回转体，就应该有轴线，将轴线显示出来，然后标注尺寸，1、2、3就可以标注出半尺寸，尺寸线的长短可自行拖动调整。

野火 · 发表于 2015-12-2 22:54

你可以随便标注个尺寸，设置一端箭头不显示，然后改下尺寸数字就行了

好好脾气先生 · 发表于 2015-12-3 14:38

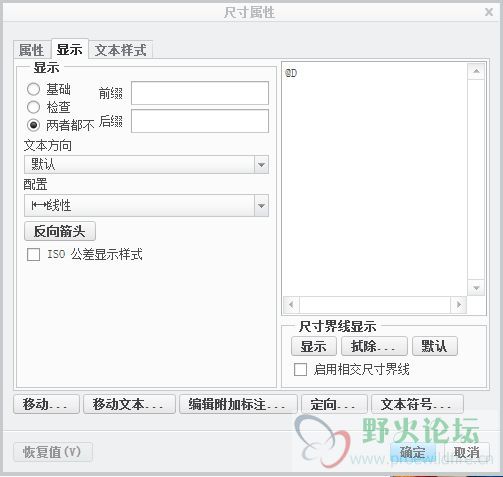

刚刚楼上说的拭除和1.2.3也是一个办法，还有个办法你想要什么箭头就有什么，你把鼠标放在尺寸的箭头尖端，会出现有个小格子，然后你右击鼠标会显示箭头样式，就有选择你自己选想要的样式，里面有无箭头选项

fuguangyi · 发表于 2022-10-28 22:59

本帖最后由 fuguangyi 于 2022-10-28 23:26 编辑

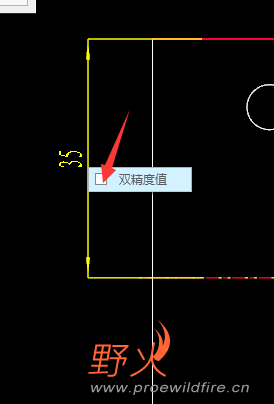

标注中间轴，右键勾选双精度，
再调整位置，直径自己加

如果这个尺寸是驱动尺寸，在局部视图上显示，就是带一个箭头的，

如果是在工程图全视图里标注的从动尺寸，再局部视图也可以自动切换为箭头

这样才能保证关联性

一双大灯 · 发表于 2023-7-24 17:44

感谢分享
