关于钣金件展开图的折弯线及螺柱表示问题

wmanxuekai · 发表于 2015-11-12 14:22

proe在输出展开钣金工程图的时候，需要在工程图里留下折弯线吗？如果要留下用点画线还是虚线表示？还有一个问题是展开钣金件上的螺柱，应该怎么表示才会不让加工师傅这是螺柱而不是开孔？

wmanxuekai · 发表于 2015-11-12 14:23

求高手帮忙，谢谢

马云 · 发表于 2015-11-12 14:52

1.折弯线留不了都行，取决于你们厂的习惯和标准！如果留就是虚线表示。

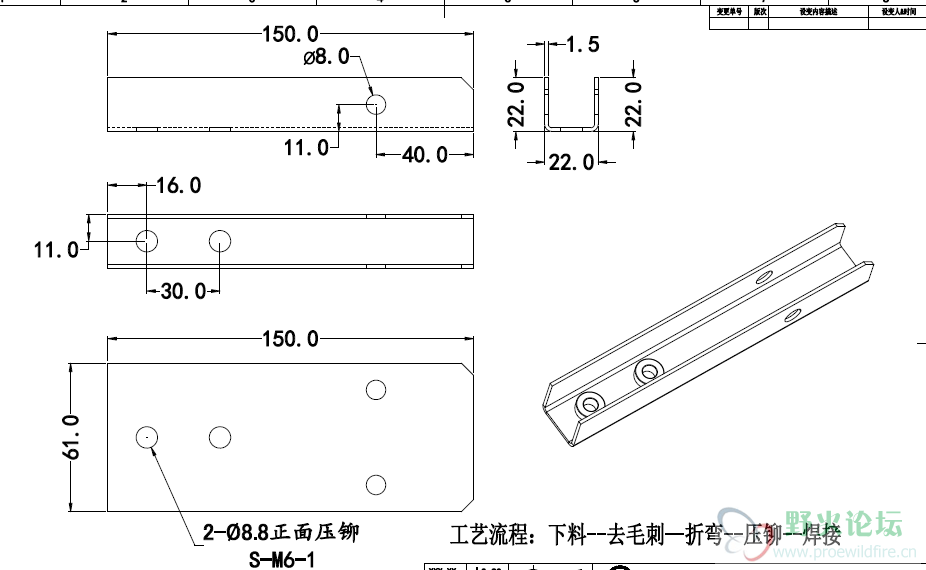

2.标注孔大小及压铆柱型号即可，如下图。

wmanxuekai · 发表于 2015-11-12 15:04

马云发表于 2015-11-12 14:52
1.折弯线留不了都行，取决于你们厂的习惯和标准！如果留就是虚线表示。
2.标注孔大小及压铆柱型号即可，如 ...

谢谢

515989008 · 发表于 2015-12-7 14:06

跟着后面，学习一下，受教了。
