工程图标注的问题！

蝶飞 · 发表于 2015-8-7 10:45

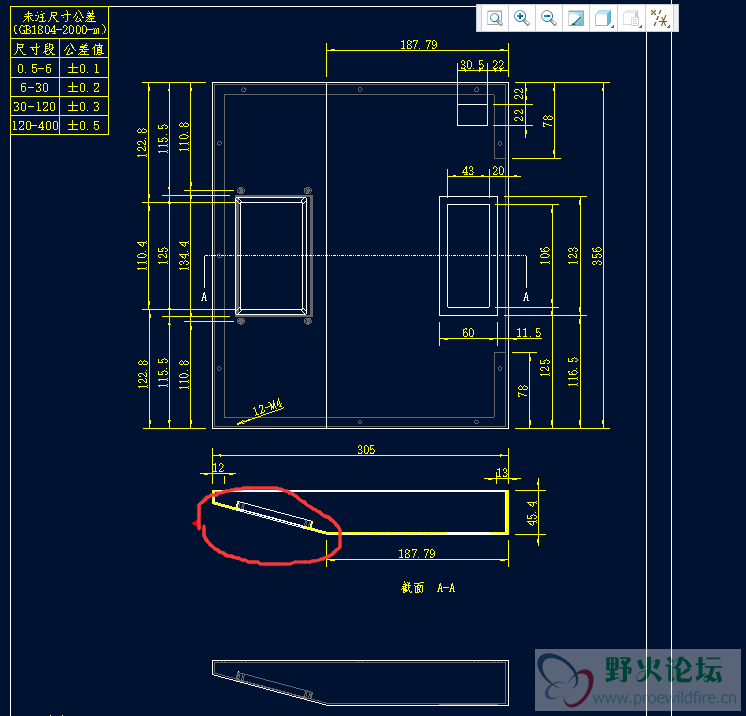

请懂的人帮帮忙！这是我画的一个钣金的机箱一部分，在制作工程图进行标注时遇到问题问题！请问如何才能将第二张图红色圈出的部分作为视角放在平面上，这个就不会因为倾斜而导致园变成椭圆，无法进行标注了！

蝶飞 · 发表于 2015-8-7 10:48

第二张图忘记上传了！

ddgcd · 发表于 2015-8-7 11:38

视图重定向，做向视图。

张SIR12138 · 发表于 2015-8-7 13:26

自己在三维图视图管理中定个方向就行了。

lxpworm · 发表于 2015-8-7 13:50

重新定义视图方向，或者在标注时，选择两点，可以做倾斜尺寸标注

lxpworm · 发表于 2015-8-7 14:03

本帖最后由 lxpworm 于 2015-8-8 08:53 编辑

或者做向视图，（辅助视图也是可以的）

cain0203 · 发表于 2015-8-7 17:58

楼上都是正解。
1. 在零件图上创建一个以斜面为正面的视图，在工程图里的视图方向引用这个视图。（视图管理器-定向-新建-右键重定义）
2. 在工程图里建立辅助视图，以斜面为基准平面。不过这样投影出来整个视图倾斜不好看。
推荐第一种方法

蝶飞 · 发表于 2015-8-10 09:32

ddgcd 发表于 2015-8-7 11:38
视图重定向，做向视图。

我刚接触Creo不久，太多不懂，能否详细些！

蝶飞 · 发表于 2015-8-10 09:33

张SIR12138 发表于 2015-8-7 13:26
自己在三维图视图管理中定个方向就行了。

刚接触这个不久可否讲解详细些！

蝶飞 · 发表于 2015-8-10 09:46

cain0203 发表于 2015-8-7 17:58
楼上都是正解。
1. 在零件图上创建一个以斜面为正面的视图，在工程图里的视图方向引用这个视图。（视图管 ...

非常感谢您提供的方法，只是可不可以再详细些！
