复杂钣金展开

Mr.shao

蘑菇在路上 发表于 2015-7-19 23:46
这是你随便画着玩的一个模型吧？而且这样的，实际中也没法做啊

加工的师傅是分成几份折弯焊接的，但我想用软件展开成几份，不知道怎么下手

sq1721

你说分块，那提供你一个思路吧，如图。具体还需根据自己的需要自行体会了。

Mr.shao

sq1721 发表于 2015-7-23 14:38
你说分块，那提供你一个思路吧，如图。具体还需根据自己的需要自行体会了。

厉害啊，我开始也是这么搞的，但是搞不出来，就是那个大弧那里怎么展开

Mr.shao

sq1721 发表于 2015-7-23 14:38
你说分块，那提供你一个思路吧，如图。具体还需根据自己的需要自行体会了。

我按照你的思路做成这样，就是那个凹下去的怎么割，一直出错啊

sq1721

Mr.shao 发表于 2015-7-25 12:59
厉害啊，我开始也是这么搞的，但是搞不出来，就是那个大弧那里怎么展开

        既然你非要这么执着的用PROE展平，那么好吧！首先这个东西用常规的方法不能一下子展平。即使能展平，或者使用我下面的方法展平，也没有太多的意义，PROE你去展平个不带拉深性质的折弯还勉强可以用，要想用它做精确的展平，那都是停留在理论上的，真正的展平结果还是要根据工厂实际情况来。

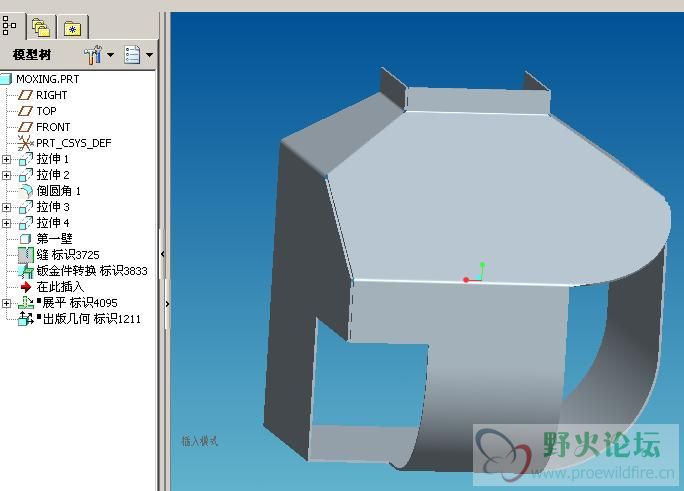

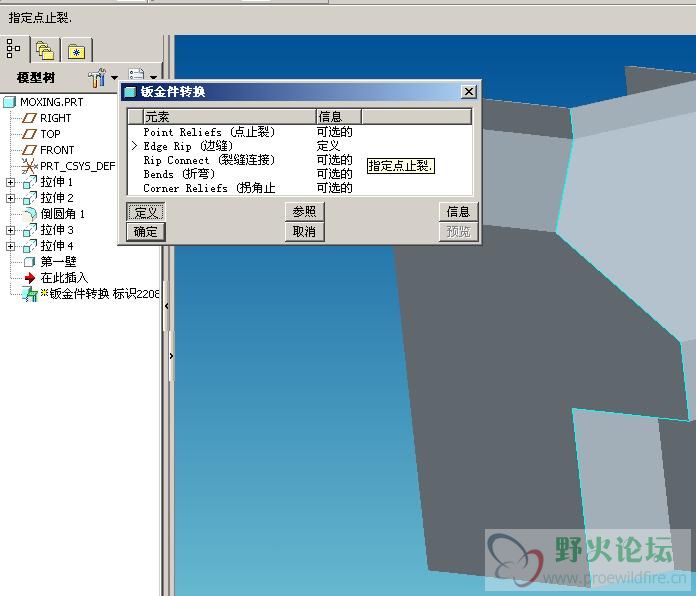

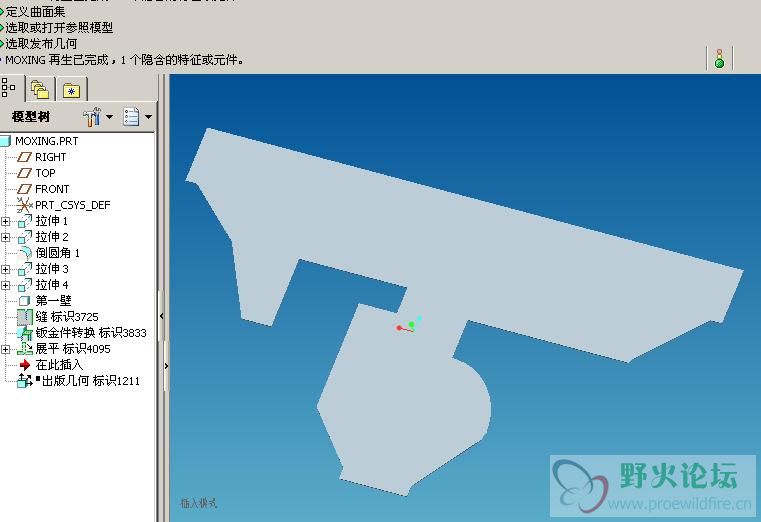

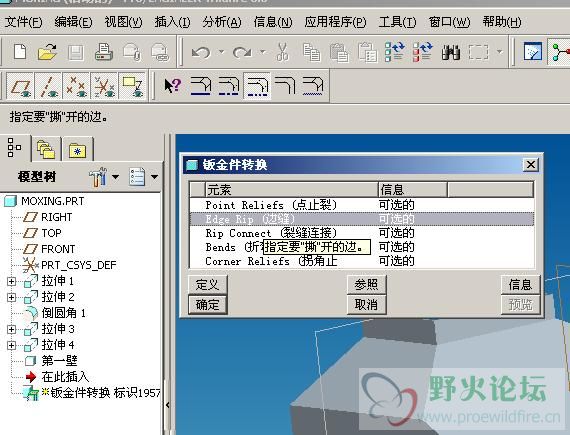

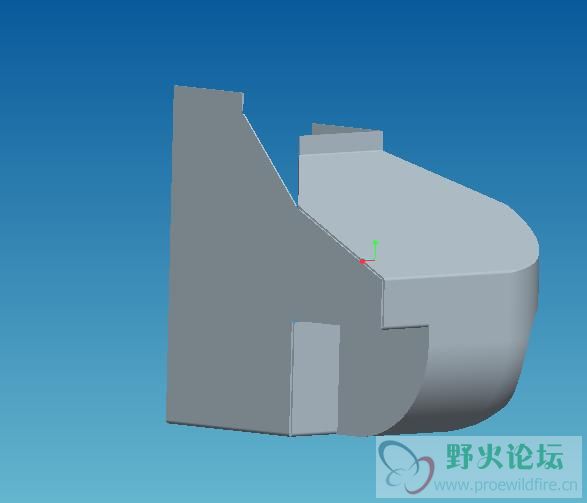

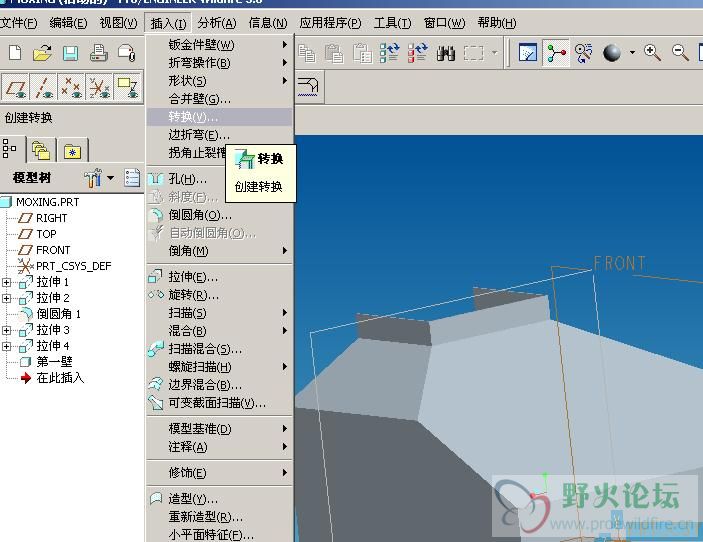

        这个所谓的钣金件要分割成几块来展平，首先，将不好展平的部分用面缝工具去掉，再用钣金转换工具转换下。如图A。然后就可以展平了。如图B。

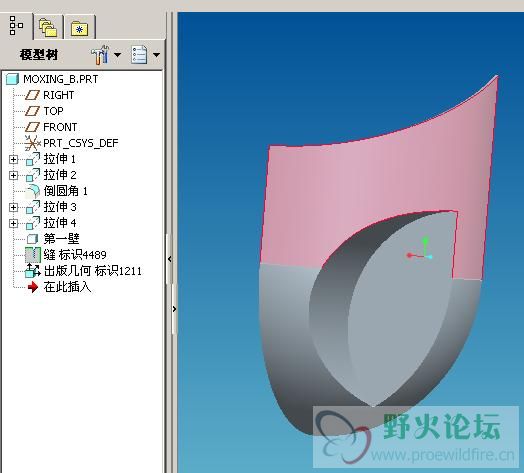

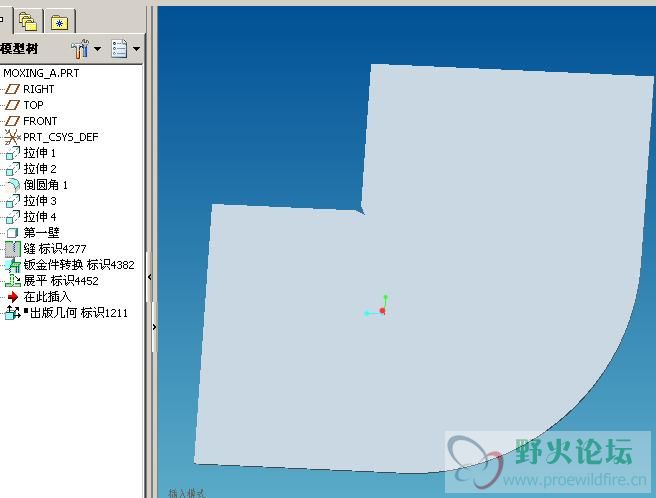

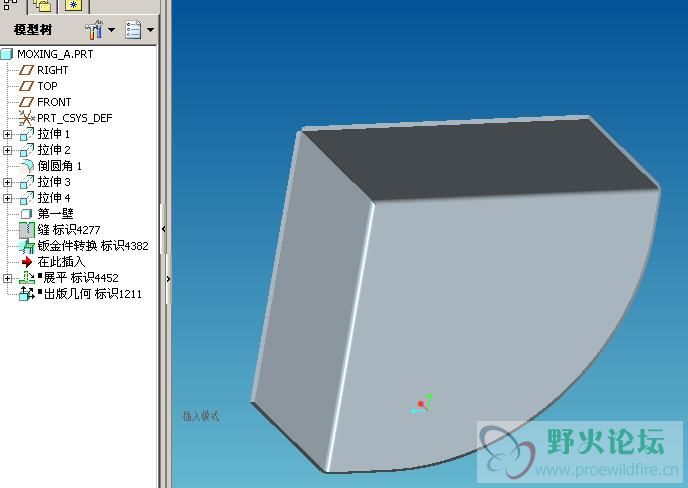

        第二步，另存文件，同样用面缝工具保留下不好展平的一部分，做钣金转换。如图C。然后用常规展平。如图D。

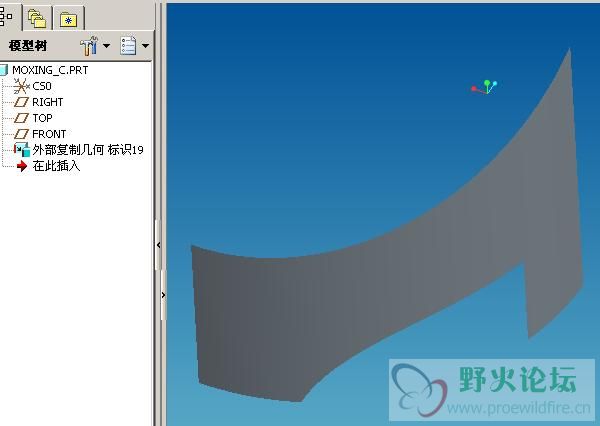

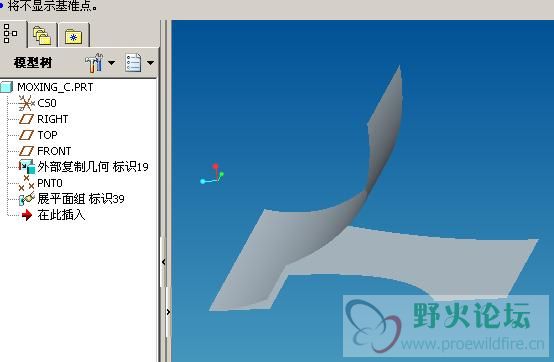

        第三步，剩下最后一部分了，这个一部分有点困难，因为涉及到曲面，它要分成四个部分了。然后用曲面展平将他们展平。我只拿其中一部分做个说明。如图E。先用出版几何工具选取这个面。新建一个文件，用复制几何工具提取这个面。如图F。这个时候它只是一个曲面，用高级里的展平面组工具将其展平即可。如图G。至于相切曲面组能不能一起展平，我试了一下，有困难，所以只能分片展平了。
        以上是主要思路，具体过程其实还有很多没有展开。

Mr.shao

sq1721 发表于 2015-7-25 16:41
既然你非要这么执着的用PROE展平，那么好吧！首先这个东西用常规的方法不能一下子展平。即使能展平，或 ...

太感谢了，那些师傅做这些也很烦，我有一点不明白，就是如何用缝去掉那凹下去的部分呢，我使用总是特征失败，

Mr.shao

sq1721 发表于 2015-7-25 16:41
既然你非要这么执着的用PROE展平，那么好吧！首先这个东西用常规的方法不能一下子展平。即使能展平，或 ...

你说的很好，只是现在师傅徒手计算的那不是更麻烦吗，我想来快点，钣金展平软件我看大家豆推荐proe，于是就学习了一下，然而并不精，像连缝的使用有时豆出错，我是新人，望兄弟多多指教。

刘家大姑爷

你这个完全可以用钣金画出其中的一部分，折出弯以后焊接上就可以，如果直接折出这种效果来，这也太考验折弯工的功力了，再说你这个也直接这不出来，上边部分拆图会有余料

吴叶频

这个有难度
