关于装配工程图剖开的问题

海獭宝宝 · 发表于 2015-7-1 14:56

本帖最后由海獭宝宝于 2015-7-1 14:57 编辑

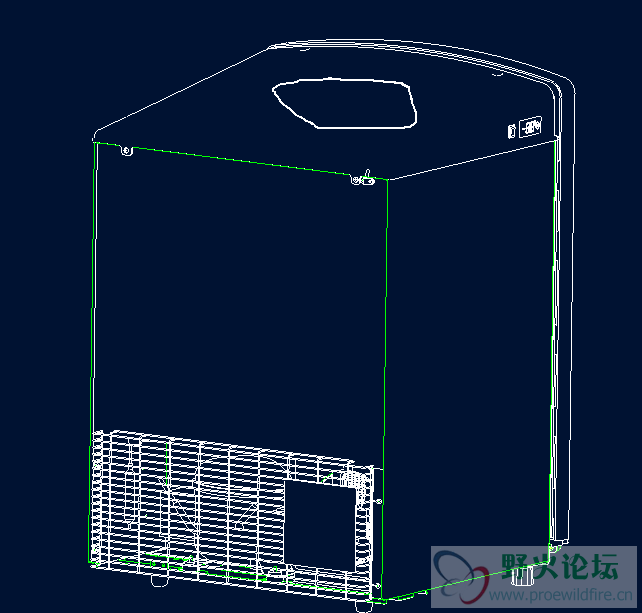

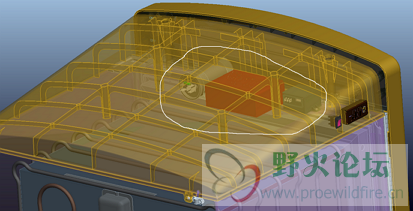

如图所示，我想在建一个图2.png方向的视图，同时想要看到图1.png中的三个件，怎样才能实现这种在非规则方向视图下，任意方向的剖切。

attiao · 发表于 2015-7-1 16:25

说个非常规办法，可以直接用拉伸切除搞一些剖切，导成dwg稍处理一下

海獭宝宝 · 发表于 2015-7-1 18:35

attiao 发表于 2015-7-1 16:25
说个非常规办法，可以直接用拉伸切除搞一些剖切，导成dwg稍处理一下

拉伸切除这个方法我也考虑过，我是这样想的，拉伸切除，然后简化表示，只是需要调整拉伸草绘来满足需求，这样既不影响3D图也能满足需要。但是还是想学会一种可以直接处理的方法。

海獭宝宝 · 发表于 2015-7-2 14:17

hzengxin 发表于 2015-7-1 22:26
做一个简单的装配件给你看下L:

谢谢指点，非常感谢
