野火论坛»首页 › Creo 论坛（最新 Creo 11.0,10.0,9.0 学习交流论坛） › Creo Parametric 零件建模 › 梭形电机定子成型线圈如何建模

12 3 / 3 页下一页

返回列表发新帖

查看: 29628|回复: 20

[已解决] 梭形电机定子成型线圈如何建模

2 主题	43 回帖	-2 威望

积分: 45

发消息

发表于 2015-6-29 17:10 | 显示全部楼层 |阅读模式

悬赏10金钱已解决

因为定子线圈中间部分是直线，这部分我能够通过扫描或者拉升来建模，但是端部那个部分是弯弯曲曲的梭形（从第3张图中可以看出线圈端部形状），熟悉电机的人应该清楚,每个定子线圈是由扁铜线（如2x6）通过绕线机绕制（如绕3匝/圈），再拉制而成。我也描述不太清楚，具体看图。请高手教授定子线圈如何建模？？？定子铁心的模型好建立。

线圈从端部视图

线圈从端部视图

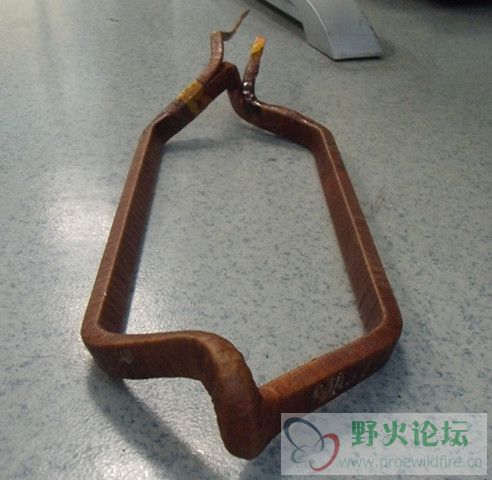

线圈从正面看

线圈从正面看

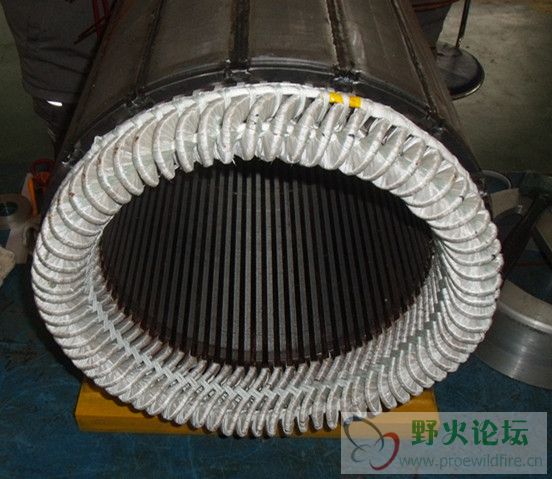

线圈嵌入定子铁心槽后

线圈嵌入定子铁心槽后

最佳答案

硬得像块石头

查看完整内容

你看看这个

相关帖子

广告位招租 |请联系 QQ：28016688

回复

使用道具举报

硬得像块石头

0 主题	30 回帖	1 威望

积分: 41

发消息

发表于 2015-6-29 17:10 | 显示全部楼层

你看看这个

dianjixianquan.prt.zip

137.64 KB, 下载次数: 265

回复

使用道具举报

22 主题	1608 回帖	49 威望

积分: 1950

发消息

发表于 2015-6-29 17:45 | 显示全部楼层

如果有定子的图样，这样建模的更准确了。

回复

使用道具举报

22 主题	1608 回帖	49 威望

积分: 1950

发消息

发表于 2015-6-29 18:47 | 显示全部楼层


prt0001.prt.rar (42.89 KB, 下载次数: 94)

回复

使用道具举报

2 主题	43 回帖	-2 威望

积分: 45

发消息

楼主| 发表于 2015-6-30 14:03 | 显示全部楼层

qwerabcd 发表于 2015-6-29 18:47

等下我给你定子贴心图纸

回复

使用道具举报

2 主题	43 回帖	-2 威望

积分: 45

发消息

楼主| 发表于 2015-6-30 14:04 | 显示全部楼层

jingdashuai 发表于 2015-6-30 14:03
等下我给你定子贴心图纸

我就是不知道那个端部弯弯曲曲那个扫描空间曲线怎么弄出来

回复

使用道具举报

硬得像块石头

0 主题	30 回帖	1 威望

积分: 41

发消息

发表于 2015-6-30 15:07 | 显示全部楼层

这个应该可以扫描出来，画扫描轨迹，要先建立基准面，在基准面上草绘就行。。。。我刚画了一个

回复

使用道具举报

2 主题	43 回帖	-2 威望

积分: 45

发消息

楼主| 发表于 2015-6-30 15:08 | 显示全部楼层

qwerabcd 发表于 2015-6-29 18:47

附件在楼下

回复

使用道具举报

2 主题	43 回帖	-2 威望

积分: 45

发消息

楼主| 发表于 2015-6-30 15:09 | 显示全部楼层

这个事定子铁心

208.4 KB, 下载次数: 98

回复

使用道具举报

硬得像块石头

0 主题	30 回帖	1 威望

积分: 41

发消息

发表于 2015-6-30 15:12 | 显示全部楼层

那你看，，，

回复

使用道具举报
