[求助] 图框序号及零件数量问题

[复制链接]

1

主题

16

回帖

0

威望

实习生

积分
19
发表于 2015-5-29 15:31 | 显示全部楼层 |阅读模式
本帖最后由 yueguiyu 于 2015-5-29 15:37 编辑

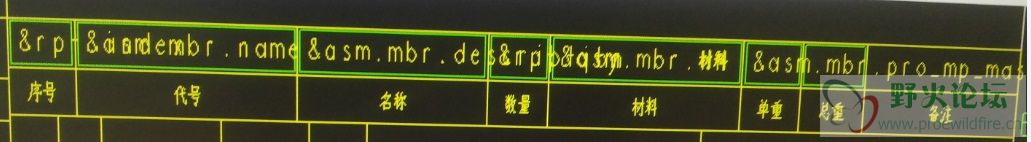

各位论坛的大侠,我在制作图框时出现如下问题,还请指教!

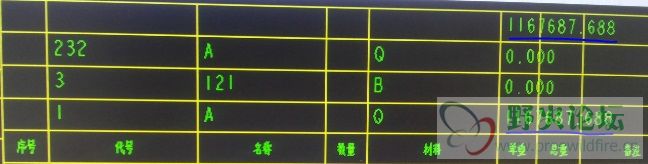

序号和数量出现不了。并且图框中的零件和代号1的零件是同一个。

参数我是按照下面的进行的,但是就是出现不了序号和数量,同时相同零件无法合并??

感谢各位大侠的支持啊

“⑴ 定义序号的报告参数:
步骤: rpt→index
结果:& rpt.index
⑵定义代号的报告参数:
步骤:asm→mbr→User Defined→输入用户自定义的“图号”
结果:& asm.mbr.图号
⑶定义名称的报告参数:
步骤:asm→mbr→User Defined→输入用户自定义的“名称”
结果:& asm.mbr.名称
⑷定义数量的报告参数:
步骤:rpt→qty
结果:& rpt.qty
⑸定义材料的报告参数:
步骤:asm→mbr→User Defined→输入用户自定义的“材料”
结果:& asm.mbr.材料
⑹定义单件重量的报告参数:
步骤:asm→mbr→User Defined→输入用户自定义的“质量”
结果:&asm.mbr.质量
⑺定义总计重量的报告参数:
步骤:rpt→rel→User Defined→输入用户自定义的“总计”
结果:&rpt.rel.总计
接着点击“重复区域→Relations(关系)”,编辑关系式:总计=asm_mbr_质量*rpt_qty

三个零件

三个零件

参数

参数

31

主题

1632

回帖

20

威望

讲师

积分
1924
QQ
发表于 2015-5-29 16:32 | 显示全部楼层
把你做的模板发上来分析一下,。。
