关于PROE导入到CAD图形不能隐藏问题求助

ljliujun · 发表于 2015-5-19 09:20

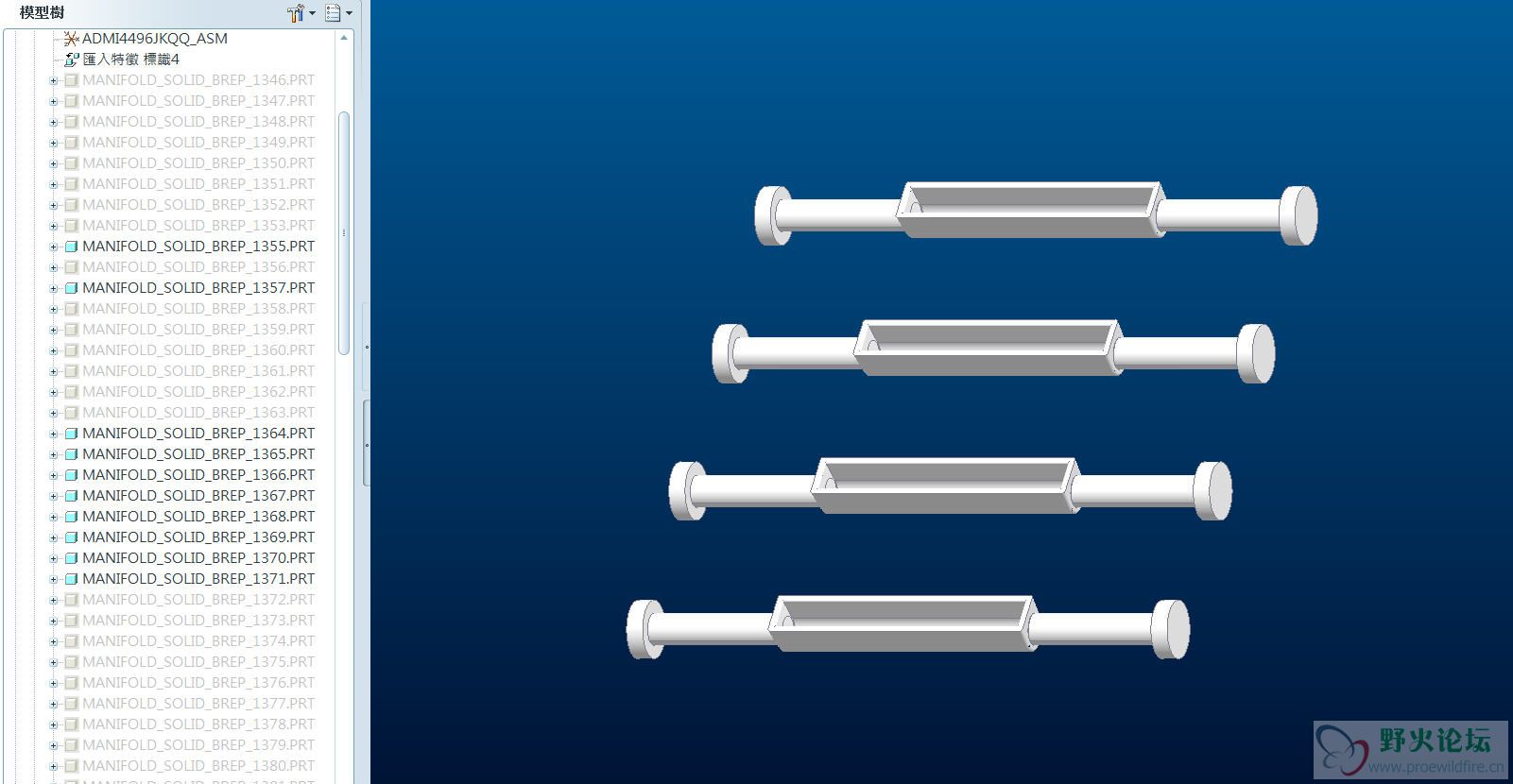

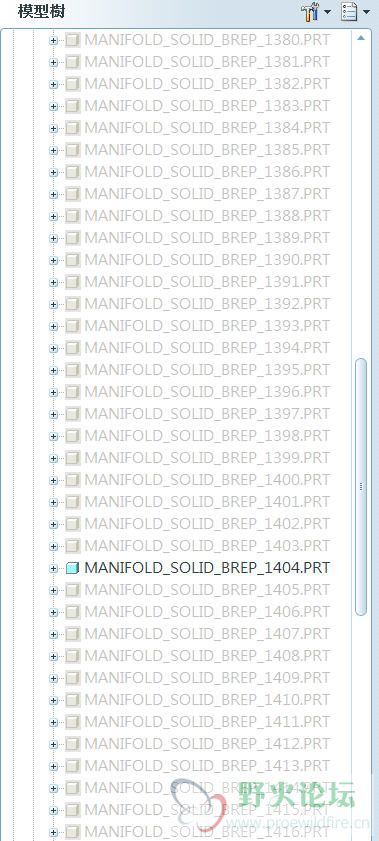

模具图

ljliujun · 发表于 2015-5-19 09:25

附件

chen.aup521 · 发表于 2015-5-19 14:28

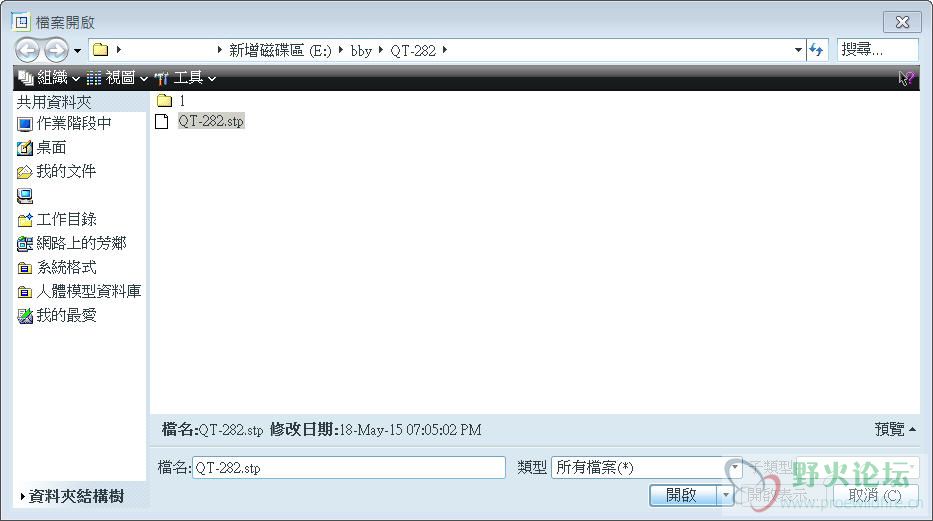

1.開啟樓主提供的QT-282.STP檔案，如下圖顯示

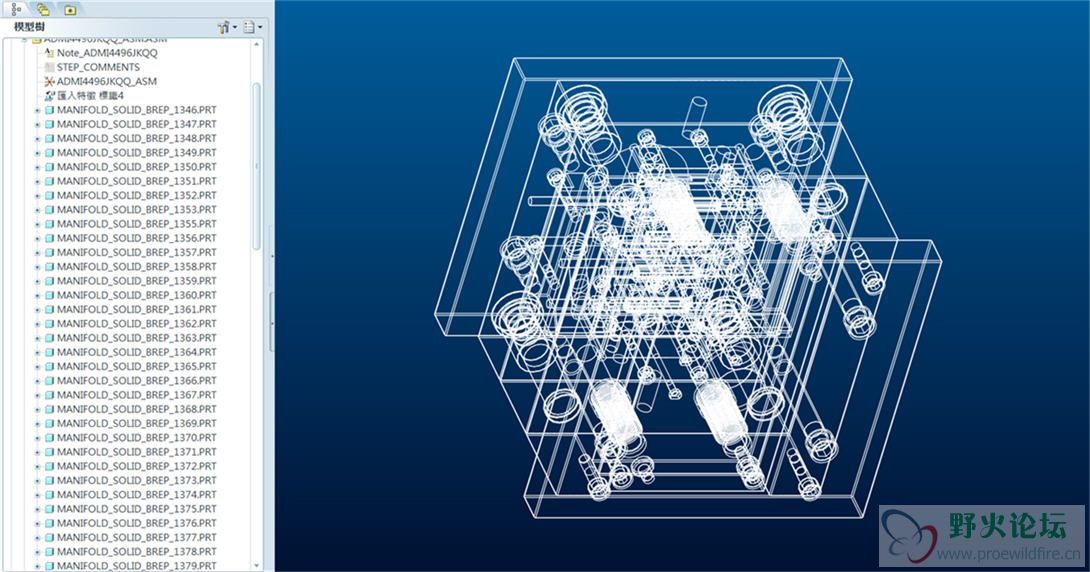

2.所有的零件都未隱藏且所有零件都開啟，如下圖顯示

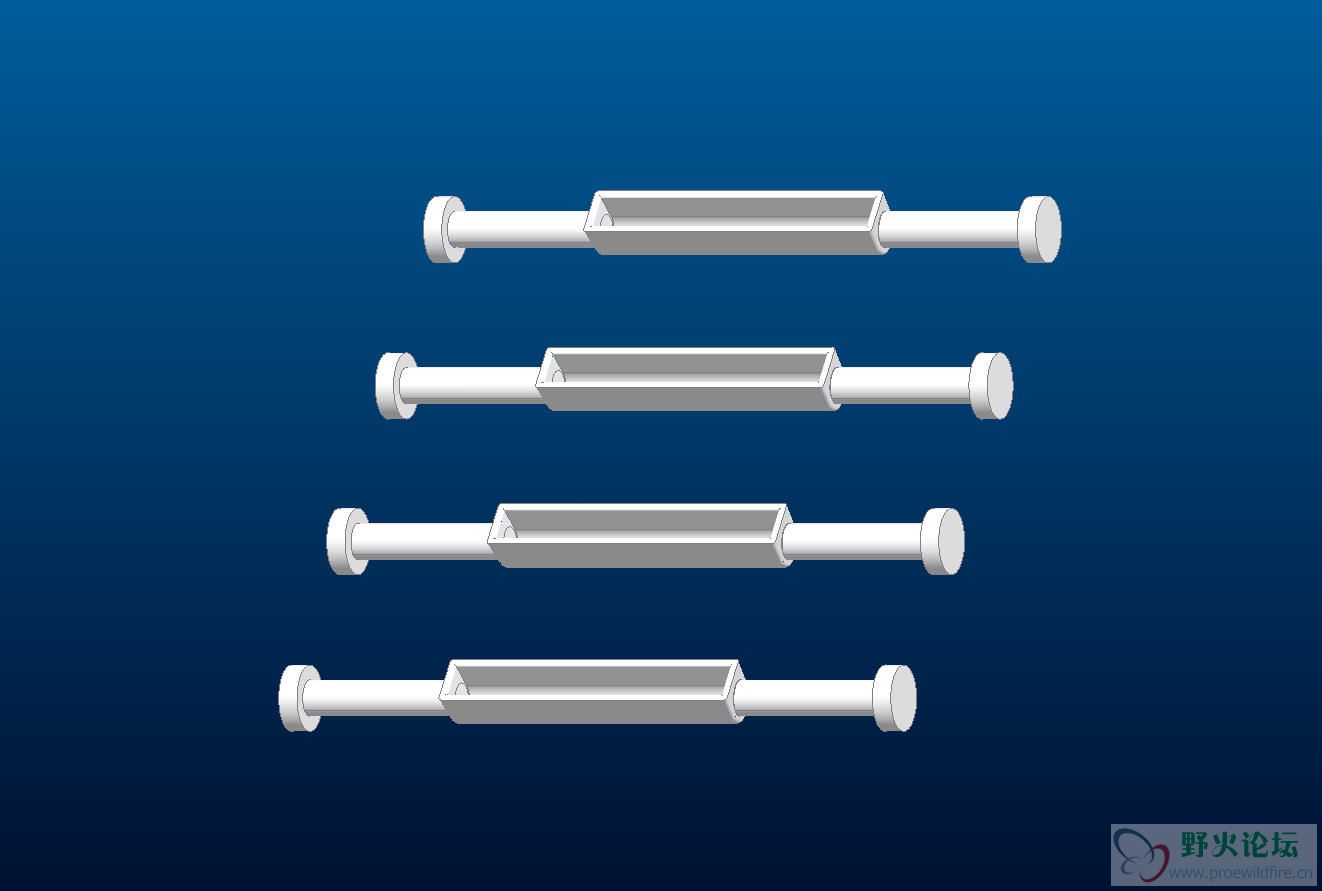

3.假設只想要顯示以下的零件，如下圖顯示

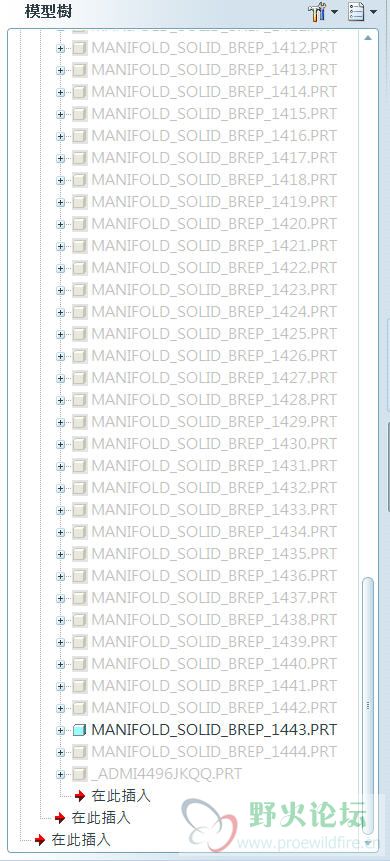

4.則在模型樹中將不想要顯示的零件隱藏(或者刪除不想要顯示的零件也可以)，如下圖顯示

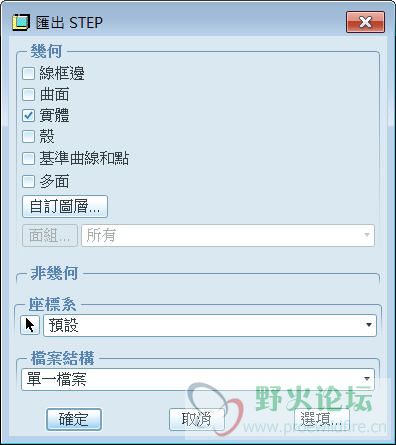

5.在以儲存副本的方式存成QT-283.STP檔案，因為原來的資料夾位置已經有QT-282.STP的檔案怕容易混淆所以改了檔名，如下圖顯示

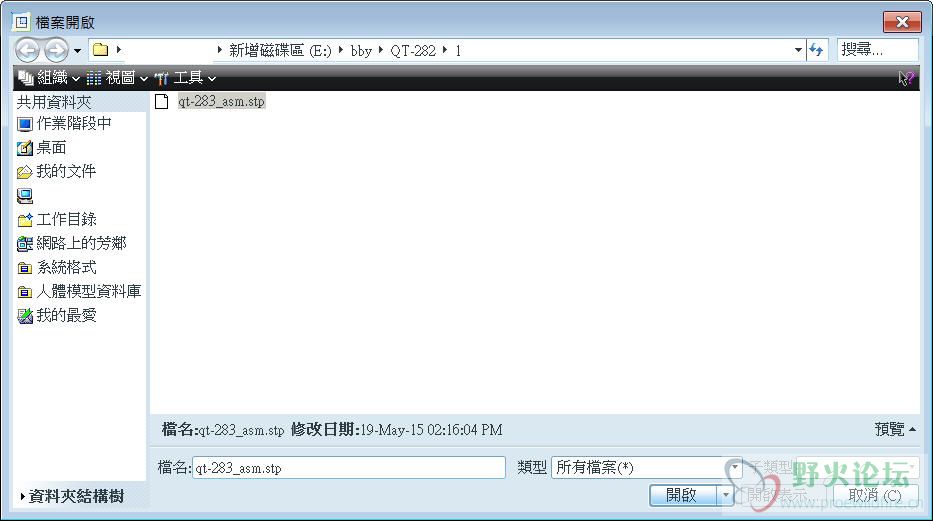

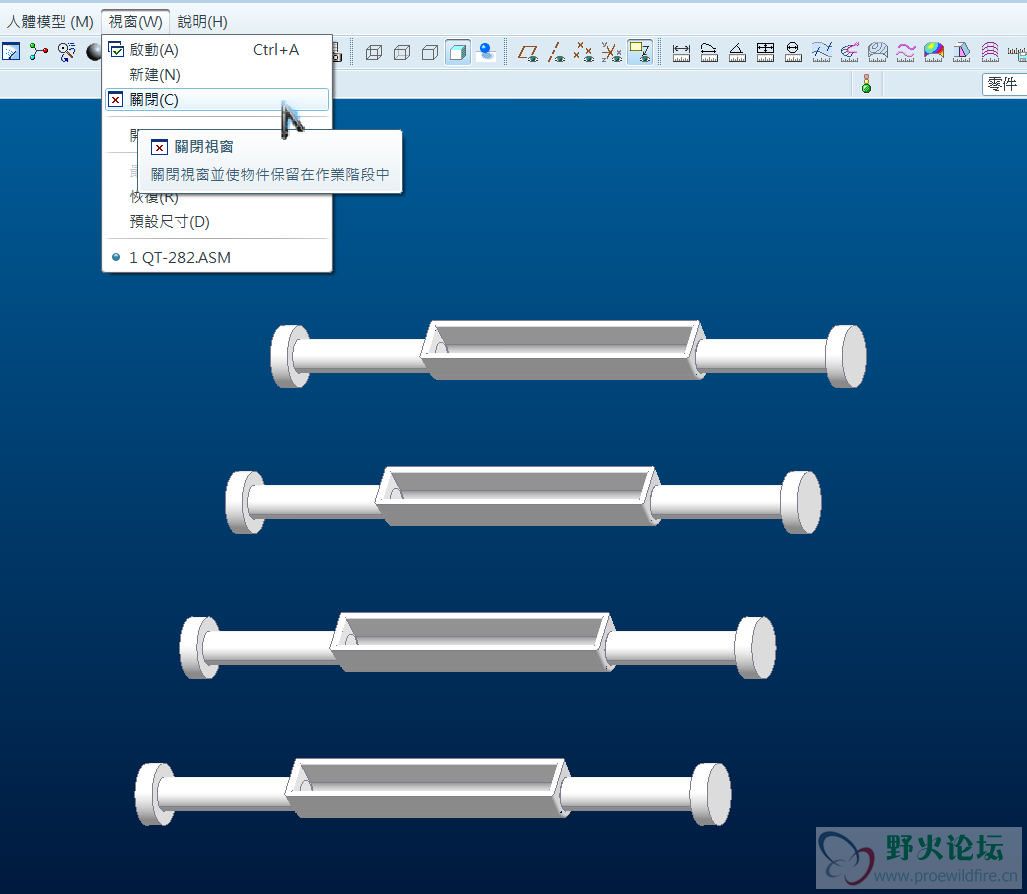

6.關閉所有的檔案，拭除所有不顯示的檔案，建議可以再新增一個目錄將剛剛轉出的QT-283.STP檔案放入開啟

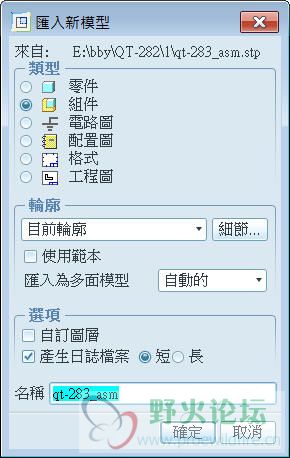

7.開啟的檔案如下圖顯示

後面將我轉出的QT-283.STP檔案也一併附給你看看

qt-283_asm.rar (77.93 KB, 下载次数: 2)
