钣金件，铰链图纸

song16888 · 发表于 2015-4-27 11:33

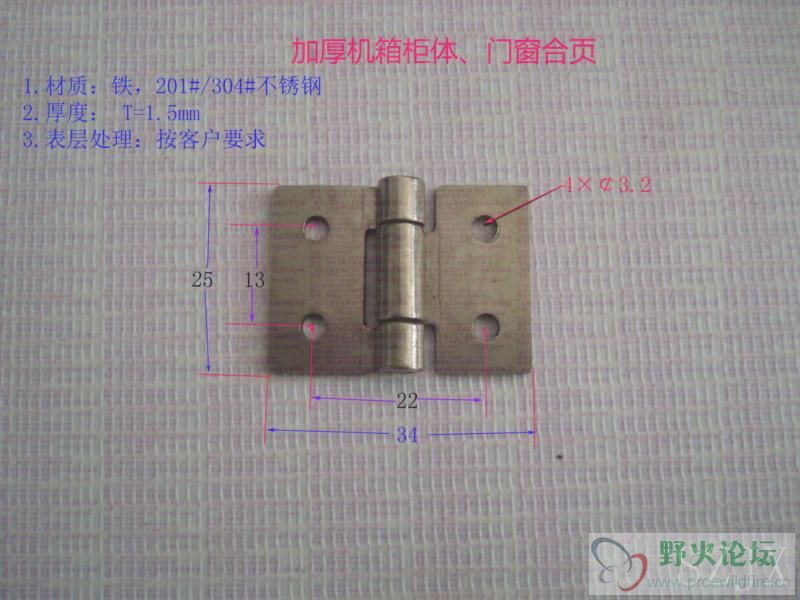

谁有铰链图纸，怎么画有没有人指点一下的

伪君子的掘墓人 · 发表于 2015-4-27 13:18

似乎做两次简单的“拉伸” & “切除” 就可以完成这两个铰链副的造型。
这么简单的基础画法，你自己“三思之”，必能完成矣！

tdd39 · 发表于 2015-4-27 13:31

有点基础的应该都能画

song16888 · 发表于 2015-4-27 13:37

伪君子的掘墓人发表于 2015-4-27 13:18
似乎做两次简单的“拉伸” & “切除” 就可以完成这两个铰链副的造型。
这么简单的基础画 ...

你确定是这样

song16888 · 发表于 2015-4-27 13:37

tdd39 发表于 2015-4-27 13:31
有点基础的应该都能画

我是要做可以活动的

ki4usall · 发表于 2015-4-27 14:27

建模时最好以实际为准。
想象一下实际当中这个零件是怎么加工的，装配顺序如何。
力争让每个特征都有实际依据。

ki4usall · 发表于 2015-4-27 14:30

song16888 发表于 2015-4-27 13:37
我是要做可以活动的

我理解成：所谓活动，只是为了显示铰链的活动范围---------显示两个极限位置即可，从这里着手想一下

tdd39 · 发表于 2015-4-27 19:06

本帖最后由 tdd39 于 2015-4-27 19:12 编辑

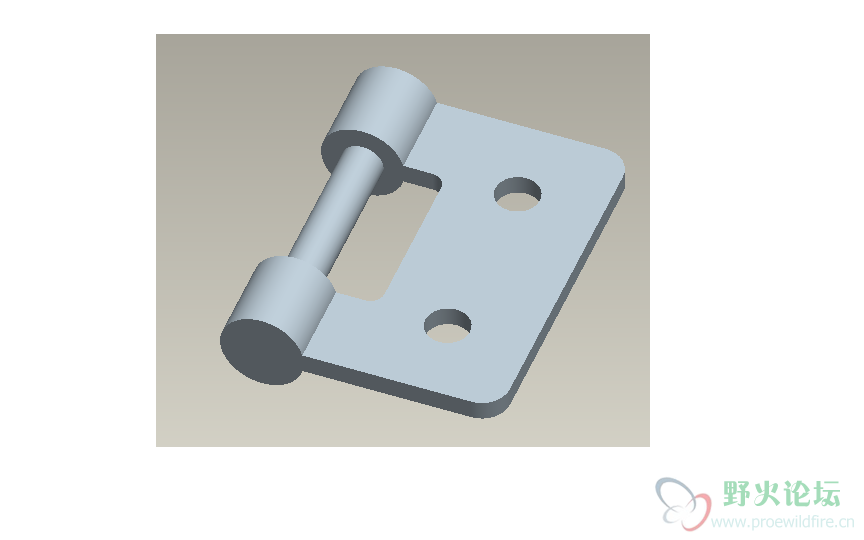

将两个图建好

tdd39 · 发表于 2015-4-27 19:07

本帖最后由 tdd39 于 2015-4-27 19:13 编辑

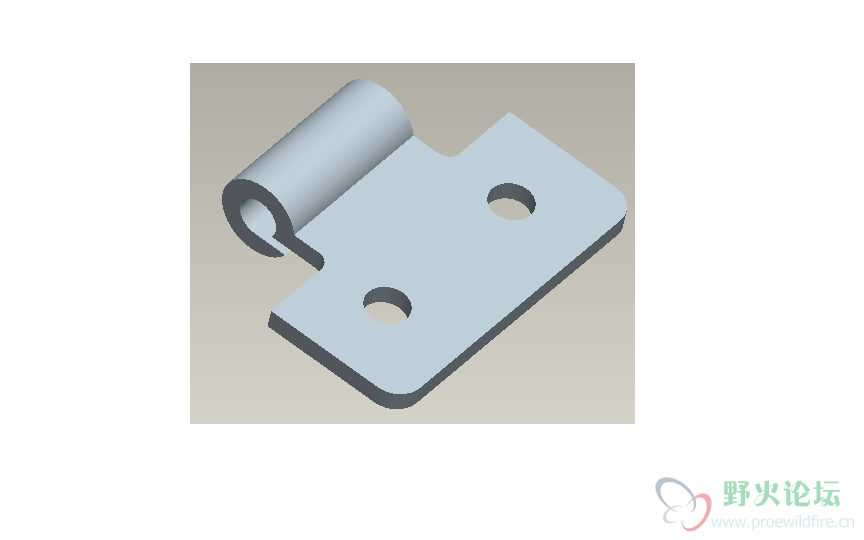

第2个

tdd39 · 发表于 2015-4-27 19:07

本帖最后由 tdd39 于 2015-4-27 19:13 编辑

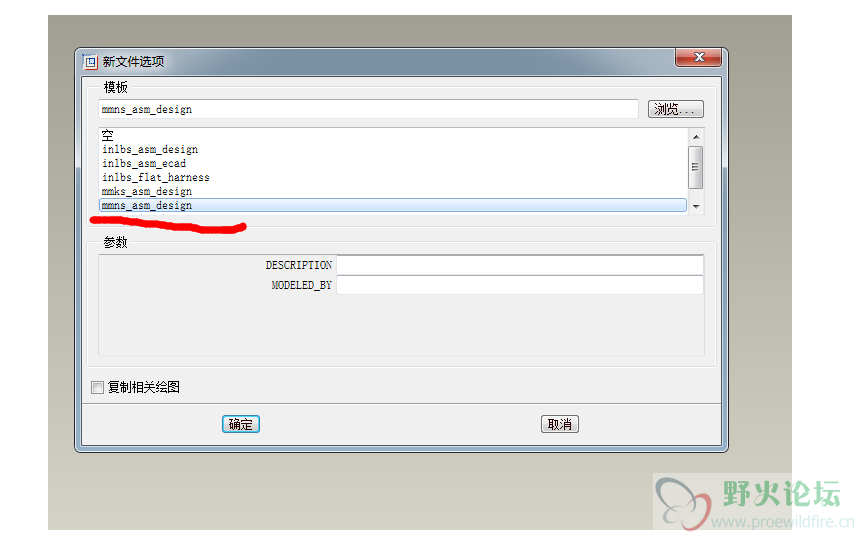

选择组件
