proe做的工程图尺寸分布很乱，求哪位大神指点

背叛无妻 · 发表于 2015-4-26 09:40

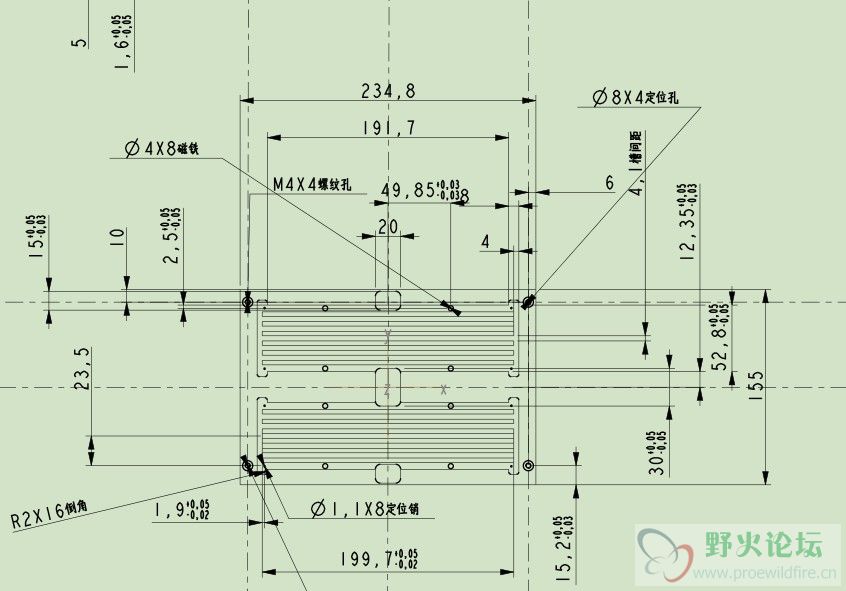

求大神指点小弟画图用proe导出工程图尺寸乱的一塌糊涂，还有哪位有动画仿真发给小弟，小弟不胜感激

背叛无妻 · 发表于 2015-4-26 10:06

还有工程图里面的中心线怎么裁剪？

野火 · 发表于 2015-4-26 21:06

整理尺寸即可

liurunxing · 发表于 2015-4-26 22:36

如楼上老大所说，整理尺寸。

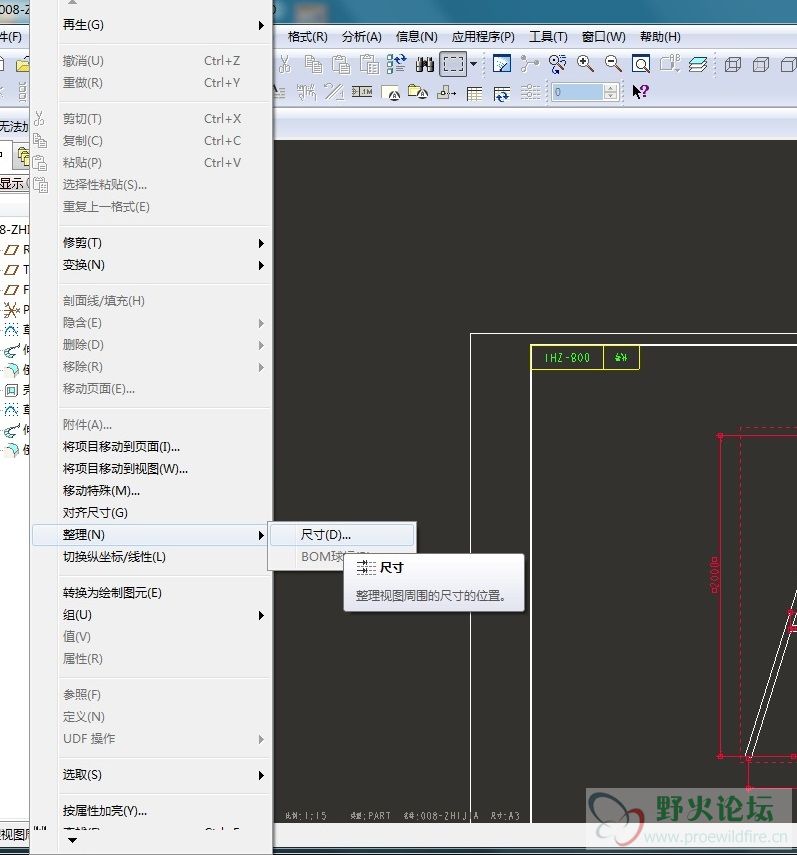

编辑——整理——尺寸

海獭宝宝 · 发表于 2015-4-27 08:48

背叛无妻发表于 2015-4-26 10:06
还有工程图里面的中心线怎么裁剪？

选中后按住一端拖动就行了

背叛无妻 · 发表于 2015-4-27 09:08

恩小弟受教了，那尺寸多的话整理了也看起来不清晰啊

野火 · 发表于 2015-4-27 21:56

尺寸的标注和放置不同的人做出来可能是不一样的。另外尺寸实在多的话也没办法的。要清晰那你就别把模型搞的复杂。

背叛无妻 · 发表于 2015-4-28 09:38

大神说的对，但是有的模型就是一个整体，拆开画的话就失去本质做工程图的意义了

背叛无妻 · 发表于 2015-4-28 15:27

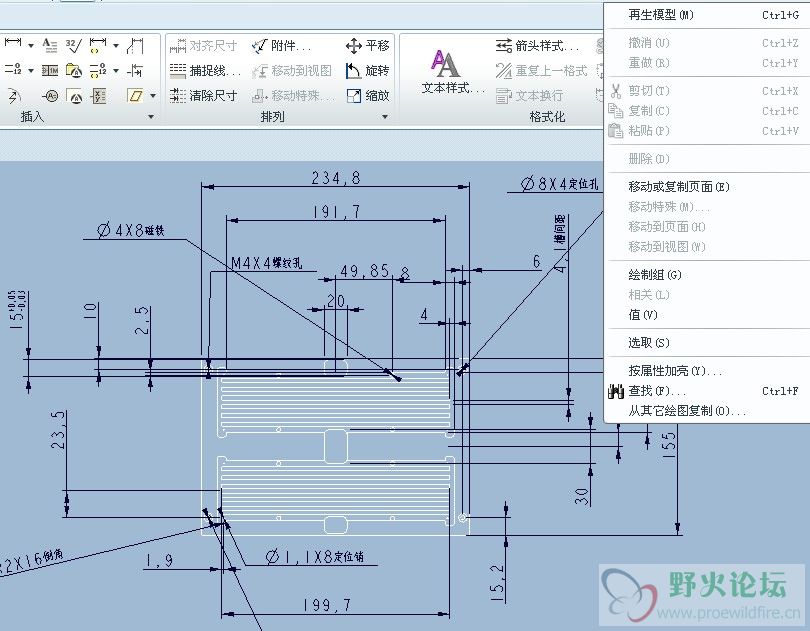

小弟愚昧没有找见整理尺寸选项，小弟用的是proe5.0的编辑里好像没有

liurunxing · 发表于 2015-4-28 22:12

本帖最后由 liurunxing 于 2015-4-28 22:15 编辑

背叛无妻发表于 2015-4-28 15:27
小弟愚昧没有找见整理尺寸选项，小弟用的是proe5.0的编辑里好像没有

5.0没用过。
要先选中要整理的尺寸。

那个对齐尺寸是不是啊，
试一下。

自己摸索出来的方法，
记的更牢固。

但记住一点，
变则通，
不通则变。
