proe修饰螺纹孔怎么弄合适？？机械大神帮忙

fangzhijixie · 发表于 2015-4-21 18:00

我画了一个孔8mm
装饰螺纹线直径可以选10，,20之类的总之是自己随便定吗？？

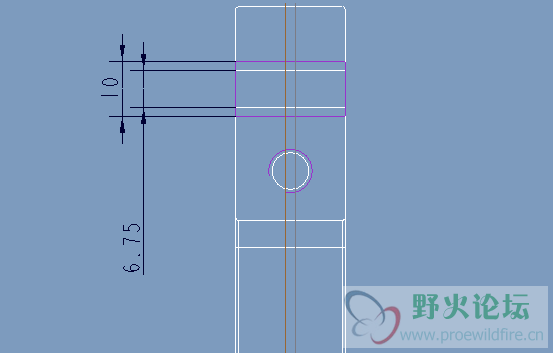

工程图上怎么搞？？ 360反馈意见截图16341024326647.png

fangzhijixie · 发表于 2015-4-21 18:00

紫线就是装饰的，有没有国标规定？？

lwwbigc · 发表于 2015-4-21 21:23

安GB定义螺纹曲面就OK了

野火 · 发表于 2015-4-21 22:37

螺纹有国标，尽量按国标大径或小径定义就行了

fangzhijixie · 发表于 2015-4-22 09:20

野火发表于 2015-4-21 22:37
螺纹有国标，尽量按国标大径或小径定义就行了

比如说我打了一个直径8mm的孔，螺纹怎么选择？？

可倪 · 发表于 2015-4-22 12:12

fangzhijixie 发表于 2015-4-22 09:20
比如说我打了一个直径8mm的孔，螺纹怎么选择？？

6.5mm到6.8多可以啊

梁昕智 · 发表于 2015-4-22 15:29

内螺纹直径一般是直径乘0.849

fangzhijixie · 发表于 2015-4-22 21:01

可倪发表于 2015-4-22 12:12
6.5mm到6.8多可以啊

等我买来零件能装上吗？

fangzhijixie · 发表于 2015-4-22 21:01

梁昕智发表于 2015-4-22 15:29
内螺纹直径一般是直径乘0.849

买来零件能装上吗，螺栓能配套吗

fangzhijixie · 发表于 2015-4-22 21:02

可倪发表于 2015-4-22 12:12
6.5mm到6.8多可以啊

螺栓能配套吗
