混成扫描的使用教程

huqy168 · 发表于 2008-10-6 10:42

今天看贴,看到很多的朋友在问混成扫描的使用,我现已一个五角星为例,给大家说说它的使用方法

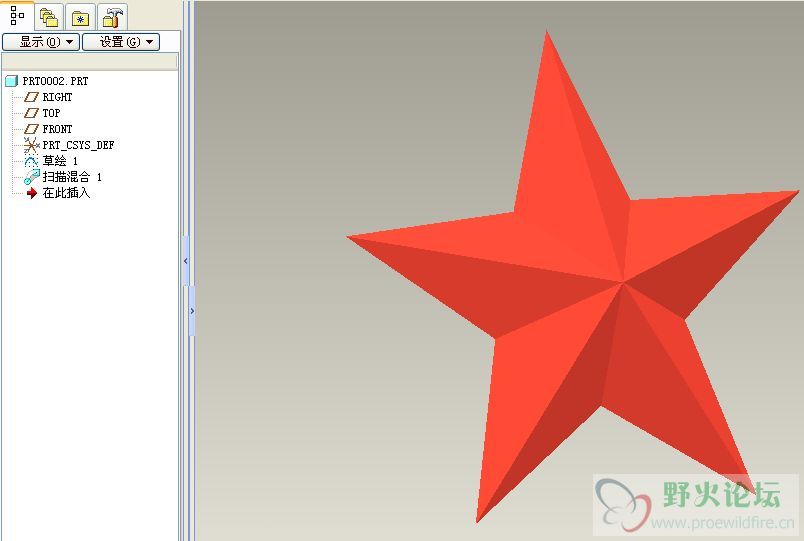

首先看看五角星的最终效果图

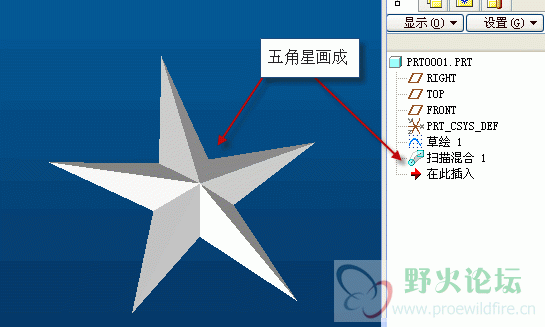

下面说说它的做法步骤:
1.首先,用草绘的方法,做一条曲线,如图片

然后进入混成扫描的命令界面

huqy168 · 发表于 2008-10-6 10:52

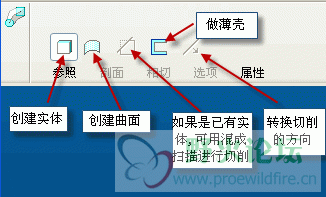

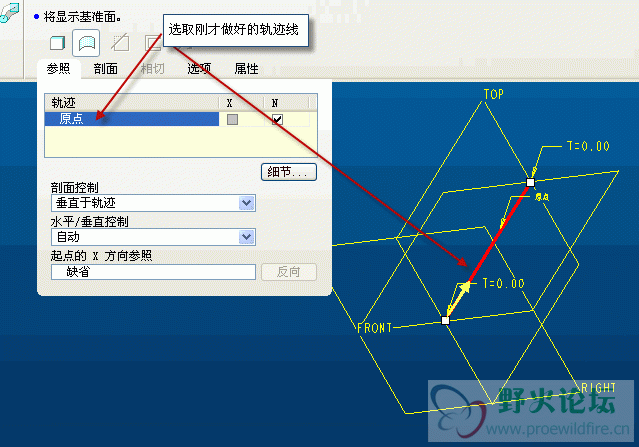

在参照里添加轨迹线

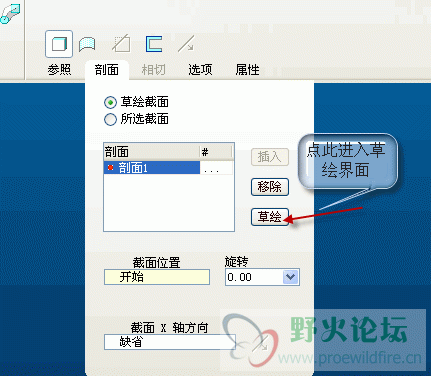

然后进入剖面的界面

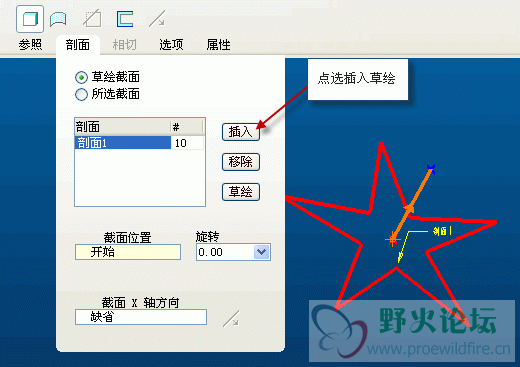

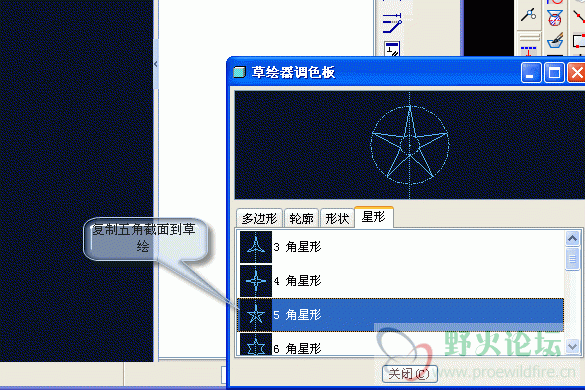

从PROE模块中调用现有的截面图

注意输入时的比例尽量选用1:1

huqy168 · 发表于 2008-10-6 11:06

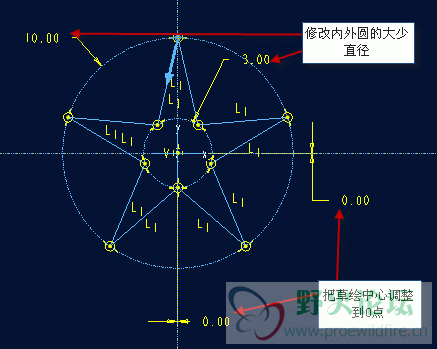

把草绘的原本移到到0点,把草绘的内外圆大少也调整到你要的大少

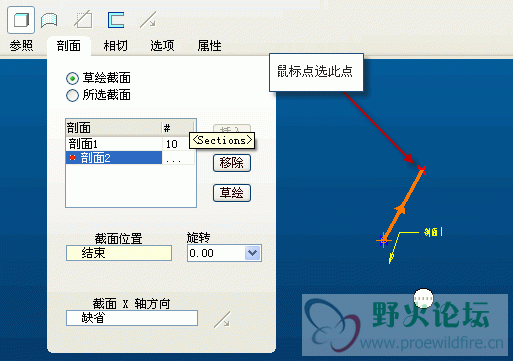

然后结束草绘,进入到另一个草绘界面,画一基准点

结束草绘后,点确定,就能看到五角星了

[ 本帖最后由 huqy168 于 2008-10-6 11:09 编辑 ]

huqy168 · 发表于 2008-10-6 11:10

这就是混成扫描的基本用法,大家如还没明白,可跟贴说明

proe4.0 · 发表于 2008-10-6 11:18

学习了，好东西

youxue_2000 · 发表于 2008-10-6 11:29

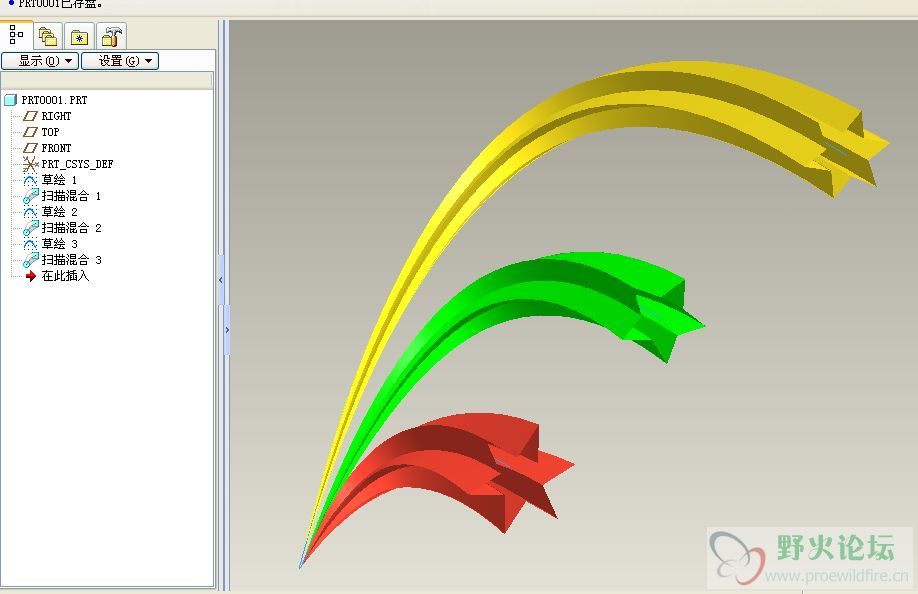

做了一个。看看！

chngehui · 发表于 2008-10-6 12:56

一般五角星的内圆和外圆和高的比例是多少啊？

daibing · 发表于 2008-10-6 13:37

谢谢！受益非浅啊！

youxue_2000 · 发表于 2008-10-6 14:01

在做一个。

31358302 · 发表于 2008-10-6 14:09

教程做得很好很漂亮！

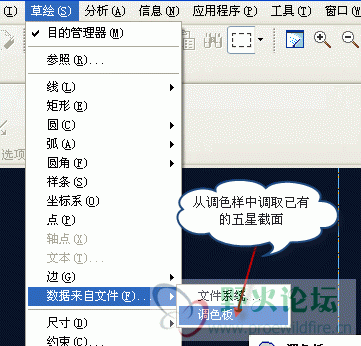

调用系统的截面，也可以在草绘时直接点草绘调色板（在草绘工具A下面）
