工程图图号问题

1550676 · 发表于 2015-3-17 14:42

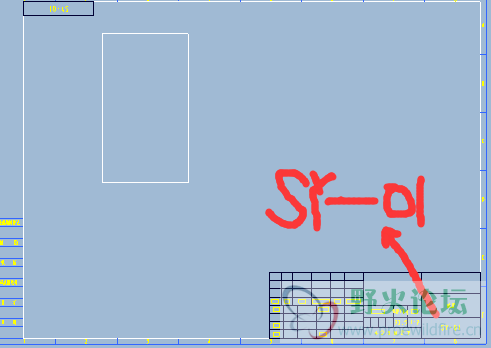

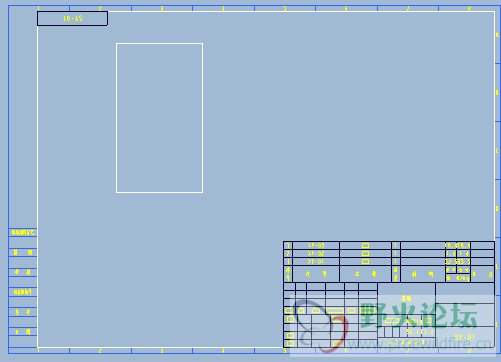

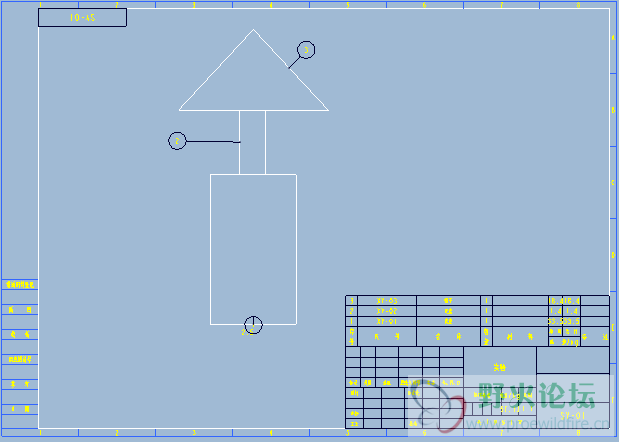

我想要的是在第二张工程图中图号为 XY-01

1550676 · 发表于 2015-3-17 14:51

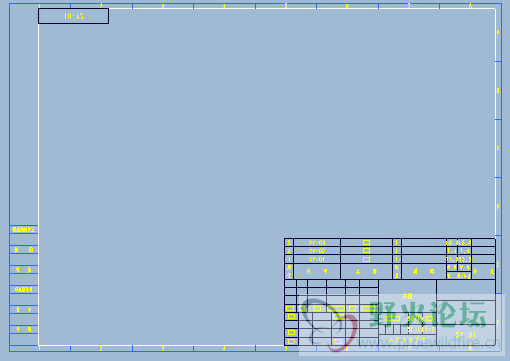

可能PROE默认的是总图的图号但是怎么处理呢

1550676 · 发表于 2015-3-17 15:01

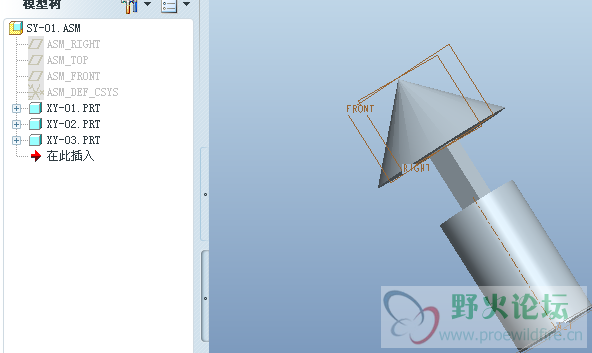

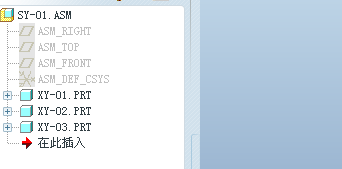

我想要的就是在一个页面中建好多零件图但是图号能不能让他自动调取？

poplar19 · 发表于 2015-3-17 19:27

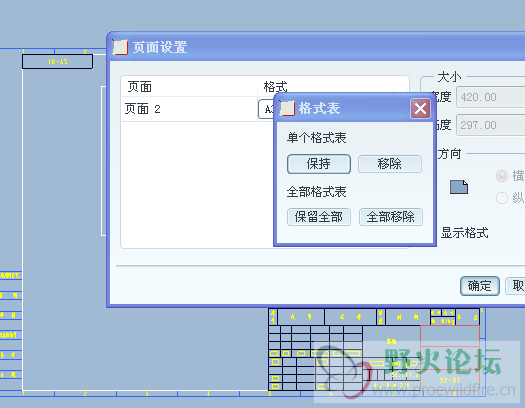

第一次看到有需要在一个*.drw文件里把总图和零件图都做好的,刚试了一下，切换零件的格式文件，将全部格式表“全部移除”，确实就成一张零件图了，但还是不明白这样出图有何益处？

qqhhdd · 发表于 2015-3-17 20:11

poplar19 发表于 2015-3-17 19:27
第一次看到有需要在一个*.drw文件里把总图和零件图都做好的,刚试了一下，切换零件的格式文件，将全部格式表 ...

求您的一份例子文件，包括两个零件、一个装配体、一个包含装配及其零件的工程图。这样做可以解决以后打印图纸时找来找去的烦恼，毕竟proe的文件在文件夹中不是按文件名顺序排列的，找起来太费事了。

poplar19 · 发表于 2015-3-17 21:11

qqhhdd 发表于 2015-3-17 20:11
求您的一份例子文件，包括两个零件、一个装配体、一个包含装配及其零件的工程图。这样做可以解决以后打印 ...

毕竟我也是学习他人的分享，下个这个试试吧！
最好用的工程图格式文件及建模模板文件
http://www.proewildfire.cn/thread-122720-1-1.html
(出处: 野火论坛)

1550676 · 发表于 2015-3-18 08:19

做完想了下还是没搞明白我看了下我的工程图图框模板的调取参数符号位&DWG_NAME 但是我如果把他改成&asm.mbr.name 或者&name 都不能吧球标指引的XY-01 调取进来但是可以调取零件的参数比如说&cname &cmat

1550676 · 发表于 2015-3-18 08:20

怎么才能把总图的代号调入到第二张工程图的代号中去请高手指点

1550676 · 发表于 2015-3-18 08:23

是不是只有在调入进来的模板中该图号或者还要在零件中设置参数比如&tuhao 在从工程图模板中设置参数调取图号？但是不想怎么做。因为球标已经吧代号制定了为什么不能调取呢

liurunxing · 发表于 2015-3-18 08:57

本帖最后由 liurunxing 于 2015-3-18 09:50 编辑

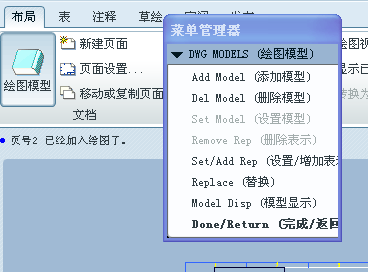

在插入页面，添加完模型后，
然后“设置模型”
将刚添加的模型设为当前模型。
“页面设置”
更换格式文件。

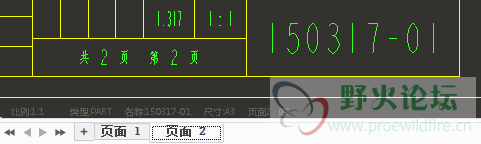

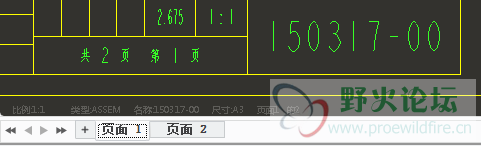

这时零件号就更新了。
格式文件读取是当前模型的“零件号”。
