今天画铣床花键轴遇到的几点问题，附上图纸

翔梦随风

如图所示花键轴，三维已经做好，在画工程图的过程中遇到如下几个问题：
1、如何实现一个视图中表达 局部旋转剖视图（主视图左侧剖视图）和剖视图（主视图右侧剖视图），ps.左侧为旋转剖面，右侧为平面剖面；

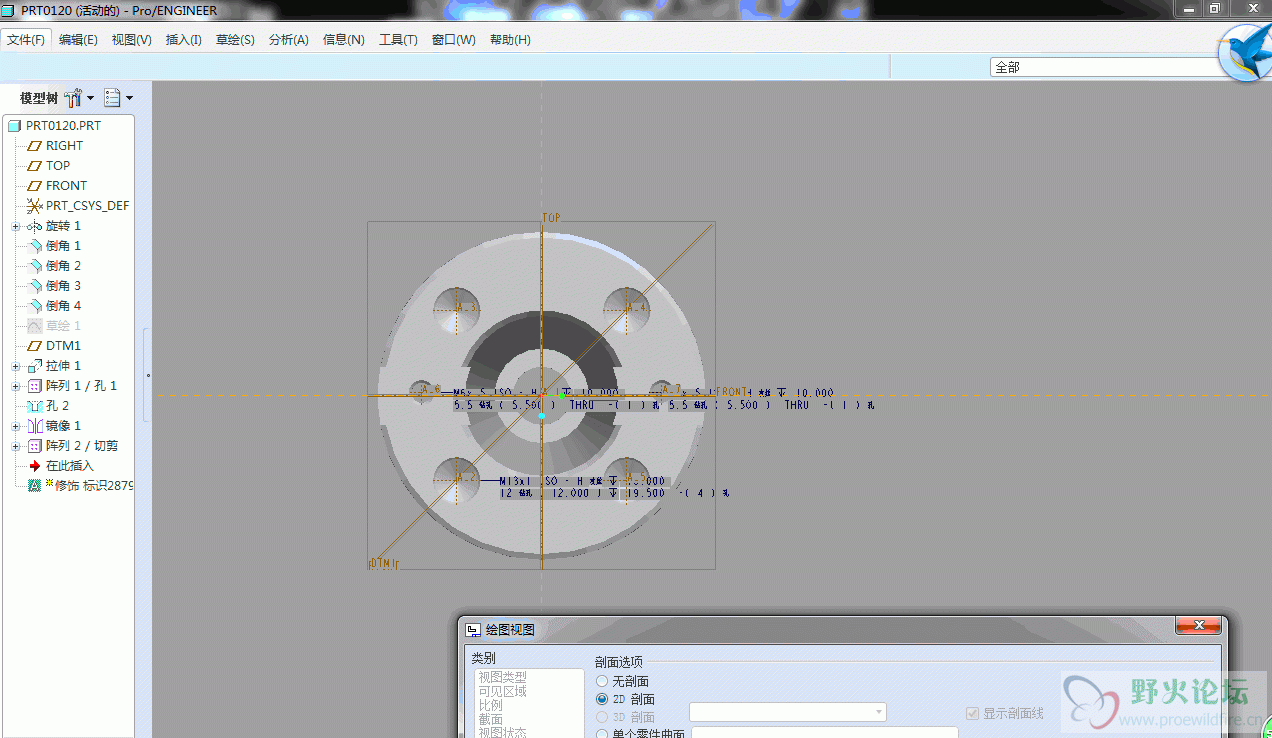

2、为何在绘制旋转剖面时（PROE5.0版本），双击视图--绘图视图--截面--剖面选项--2D剖面--+号--创建新剖面--偏移--输入界面名称--完成  后，弹出的绘制截面活动窗口中没有绘图工具图标？如下图

kiwiemail.tw

好難喔！

poplar19

因为感觉你的两张图片都不太完整，所以自己推断可能的原因，如有不对的地方请谅解。

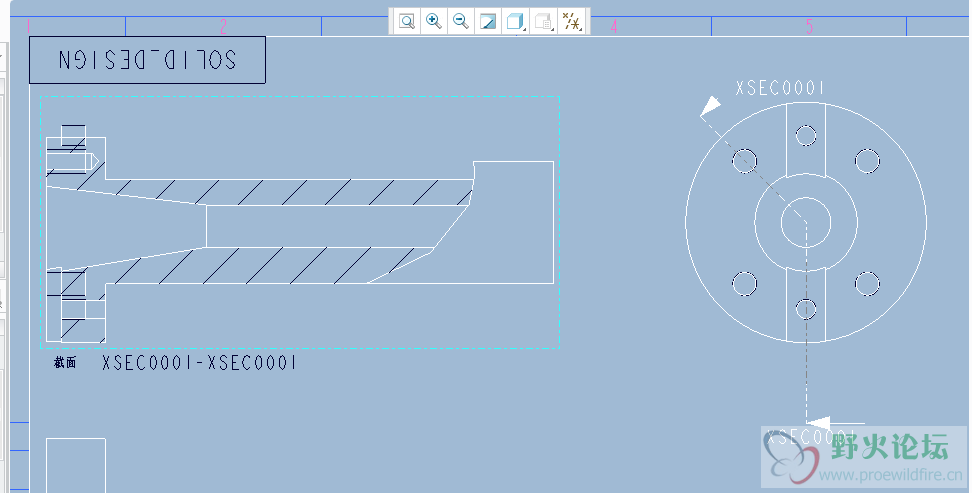

1.主视图上没有截到视图标记“E-E”，但是我还是不太相信主视图上会存在两个视图标记，左侧“E-E”，右侧“？-？”，所以我说主视图就是一个旋转剖视图，只不过是两个局部区域罢了，当然可能也存在花键部分与图不符的情况，比如剖到齿顶部分，那就需要单独处理了；
2.因为没有截到最下侧的信息提示框，所以推断是不是没有选择“草绘平面”啊？

LAOTING

我补充一下第二个问题吧！
个人认为，在工程图界面创建剖面截面 不如在零件界面下方便！

翔梦随风

主要问题是如何实现局部旋转剖

翔梦随风

顶贴求助

xiajinkai

试了一下  用截面里面的偏移剖再加局部，出来的效果有点不一样。就是视图的方向不是一个折线的法向  而是主视图方向，所以看起来是斜的

poplar19

翔梦随风 发表于 2015-3-2 11:50
主要问题是如何实现局部旋转剖

抱歉，现在再仔细想想，早晨的回答确实有些欠妥，确如你所说的局部剖和旋转剖我也不会同时实现，要是我画，只能用旋转剖，全部(对齐)了，自己在Creo出工程图的过程中还是有局限性的...，看看是否有大神能解决！

翔梦随风

顶帖求关注

翔梦随风

顶帖求关注
