[求助] 对于阀体,旋转剖之后再加其他剖视可以吗?

[复制链接]

1

主题

13

回帖

1

威望

实习生

积分
19
发表于 2015-1-25 13:07 | 显示全部楼层 |阅读模式
悬赏10金钱未解决


如果我要做出如工程图所示的这种半剖,但是两翼法兰面的旋转剖怎么弄?旋转剖可以确定只剖视图的一两个端面么?

本来我是想尝试旋转剖,之后在中间的地方再添加局部全剖,但是发现一旦旋转剖之后,就貌似不能再添加剖面了。旋转剖如果更改【显示区域】,貌似会把其他地方都消失掉。

这个困扰我很久了。

另外一个就是俯视图之中的左边那个局部剖视图,里面含有一个旋转剖,这个是如何出来的?

只有这么点金钱,略表心意。

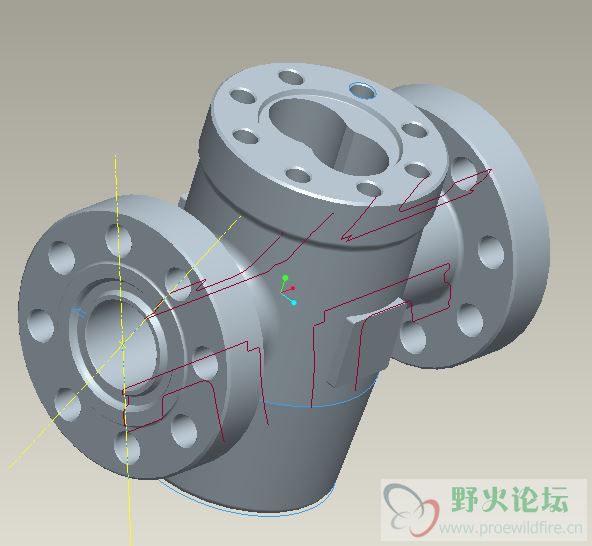

3d模型

3d模型

3d模型

3d模型

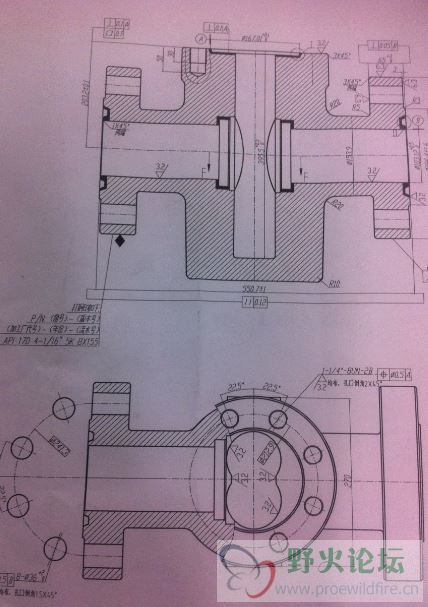

工程图

工程图

25

主题

1370

回帖

254

威望

讲师

积分
2120

热心助人勋章宣传大使勋章优秀会员勋章希望之星勋章

发表于 2015-1-25 14:18 | 显示全部楼层
你发prat档上来,别人好帮你解答
食嘢食味道;睇嘢睇成绩!
注:别发消息求助,有问题请上图论坛解决!
回复

使用道具 举报

25

主题

1370

回帖

254

威望

讲师

积分
2120

热心助人勋章宣传大使勋章优秀会员勋章希望之星勋章

发表于 2015-1-25 14:27 | 显示全部楼层
建议看看这个教程,可否有帮助

proe 4.0 绘图中视图的创建及修改
http://www.proewildfire.cn/thread-27947-1-1.html
(出处: 野火论坛)


食嘢食味道;睇嘢睇成绩!
注:别发消息求助,有问题请上图论坛解决!
回复

使用道具 举报

1

主题

13

回帖

1

威望

实习生

积分
19
 楼主| 发表于 2015-1-25 17:31 | 显示全部楼层
我添加了prt文件。
回复

使用道具 举报

1

主题

13

回帖

1

威望

实习生

积分
19
 楼主| 发表于 2015-1-25 17:35 | 显示全部楼层
jmtsqwq 发表于 2015-1-25 14:18
你发prat档上来,别人好帮你解答

可能是我的权限太低?只有128K的大小限制。。。。

我传到了360云盘。。
http://yunpan.cn/cKwyGK8Y5VaQf  提取码 3117

你试试呢。
回复

使用道具 举报

1

主题

13

回帖

1

威望

实习生

积分
19
 楼主| 发表于 2015-1-25 17:36 | 显示全部楼层
jmtsqwq 发表于 2015-1-25 14:27
建议看看这个教程,可否有帮助

proe 4.0 绘图中视图的创建及修改

好的,我看看先。
回复

使用道具 举报

0

主题

8

回帖

0

威望

实习生

积分
9
发表于 2015-1-25 21:29 | 显示全部楼层
你是温州的吗
回复

使用道具 举报

12

主题

339

回帖

2

威望

工程师

积分
373
发表于 2015-1-26 11:22 | 显示全部楼层
这个不叫旋转剖,应该这样做:截面——新建——偏移
就OK了
大家好才是真的好!
回复

使用道具 举报

1

主题

13

回帖

1

威望

实习生

积分
19
 楼主| 发表于 2015-1-26 13:27 | 显示全部楼层
jieqing_xu 发表于 2015-1-26 11:22
这个不叫旋转剖,应该这样做:截面——新建——偏移
就OK了

左视图应该可以看出来,这个法兰面是一个圆盘型。

但是打的周围的孔,如果用偏距做的话,那么外围孔轴线和中心孔距离就发生偏差了,从下面的偏距图里面可以看出变小了。这样和之前图纸里面给出来的,就不符合了吧。

还是有旋转偏距这种剖切做法?

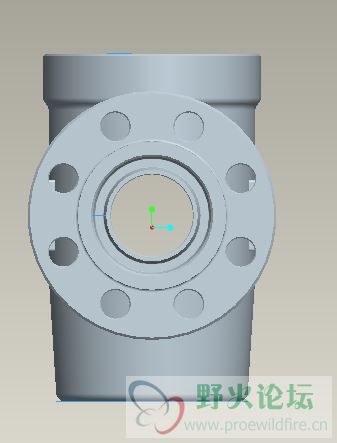

左视图

左视图

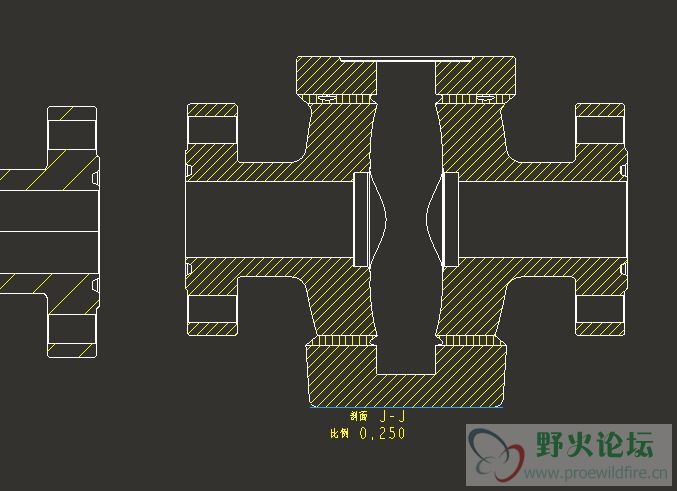

偏距剖切

偏距剖切
回复

使用道具 举报

14

主题

249

回帖

7

威望

工程师

积分
302
发表于 2015-1-26 15:48 | 显示全部楼层
这个东西为啥非要做成这样啊?两端的通孔了顶上的螺孔转一个角度不行吗?就影响他们的功能了?还是说有其他方面的什么考虑啊?
