工程图形位公差基准参照的问题

tanjing2011

大家好，我在用工程图标注形位公差的时候遇到一点问题，自己定的以任意曲面做的基准，不被软件纳入。可能是我的操作除了问题，我大概讲一下，请大家看看我哪边做得不对。谢谢。

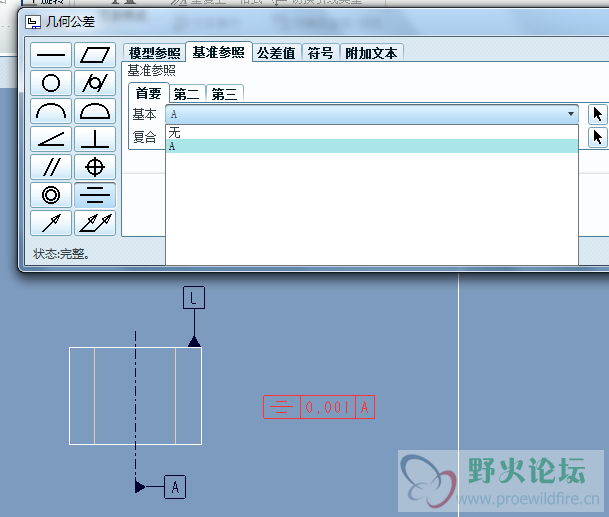

如图1，我显示中间的轴，然后双击这个基准轴，做成基准A。然后做什么公差的时候都可以，在基准参照里也能找到A。

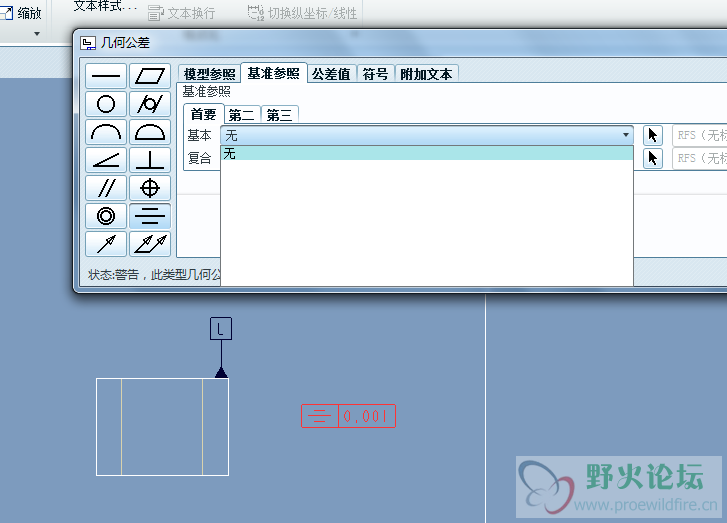

然后我用图2的方法做一个基准L，再做形位公差的时候，在基准参照里面找不到L，如图3。
我的方法一定是有问题的了。想问问大家一般以任一曲面做基准参照的时候是怎么操作的，谢谢指点。

野火

基准符号用自定义的符号，几何公差用注释，很方便想怎么标就怎么标

1550676

野火老大，你能发个简单的教程吗基准符号用自定义的符号，几何公差用注释，很方便想怎么标就怎么标  一直没弄明白这么用注释

tanjing2011

野火 发表于 2014-12-31 21:27
基准符号用自定义的符号，几何公差用注释，很方便想怎么标就怎么标

能教教么？或者麻烦给个链接或者帖子什么的。谢谢。

野火

仔细看 9 楼
http://www.proewildfire.cn/forum ... 45526&fromuid=1

1550676

8.3 用注释写形位公差

      下图所示是我们在论坛的一道练习题（注释练习03）





    这题主要是练习使用@[text可以为text加左框，以及用text@]可以为text加右框的运用。
    如第一个垂直度，可以用注释写，输入文字时输入@[?@]@[0.05@]@[A@],?为垂直度符号，输入时可以从文本符号中选择。
    注意做注释时选择法向引线。类似的，第二处平行度，也如法炮制，@[?@]@[野火论坛@]@[A@]?为平行度符号。
    因为使用系统的形位公差标注是不能输入中文值的，所以只能用注释来写，没得造假。
    这样用注释标的形位公差是不会在三维模型中显示的，所以也就没有了建层隐藏的问题。
    当然，形位公差也可以定制成符号来调用，只要将垂直度平行度等符号、公差值、基准等式做为可变文本，使用起来也很方便。

1550676

老大这个垂直度这么表的还是有点不懂啊.........

1550676

我又仔细看了下不知道对不对：
注释——法向引线——输入——水平——标准——缺省——制作注释
      ——按住crtl键选两边线线——点放置位置——输入文字@[?@]@[野火论坛@]@[A@]?

1550676

按照野火老大的说法是做出来了 但是我保存以后在调用这么有框框啊  请指点

wangxnxaut

用注解和符号快，自己一直这样用
