各位大大求助pro/e力学分析！！

啊豆子呀 · 发表于 2014-11-18 12:38

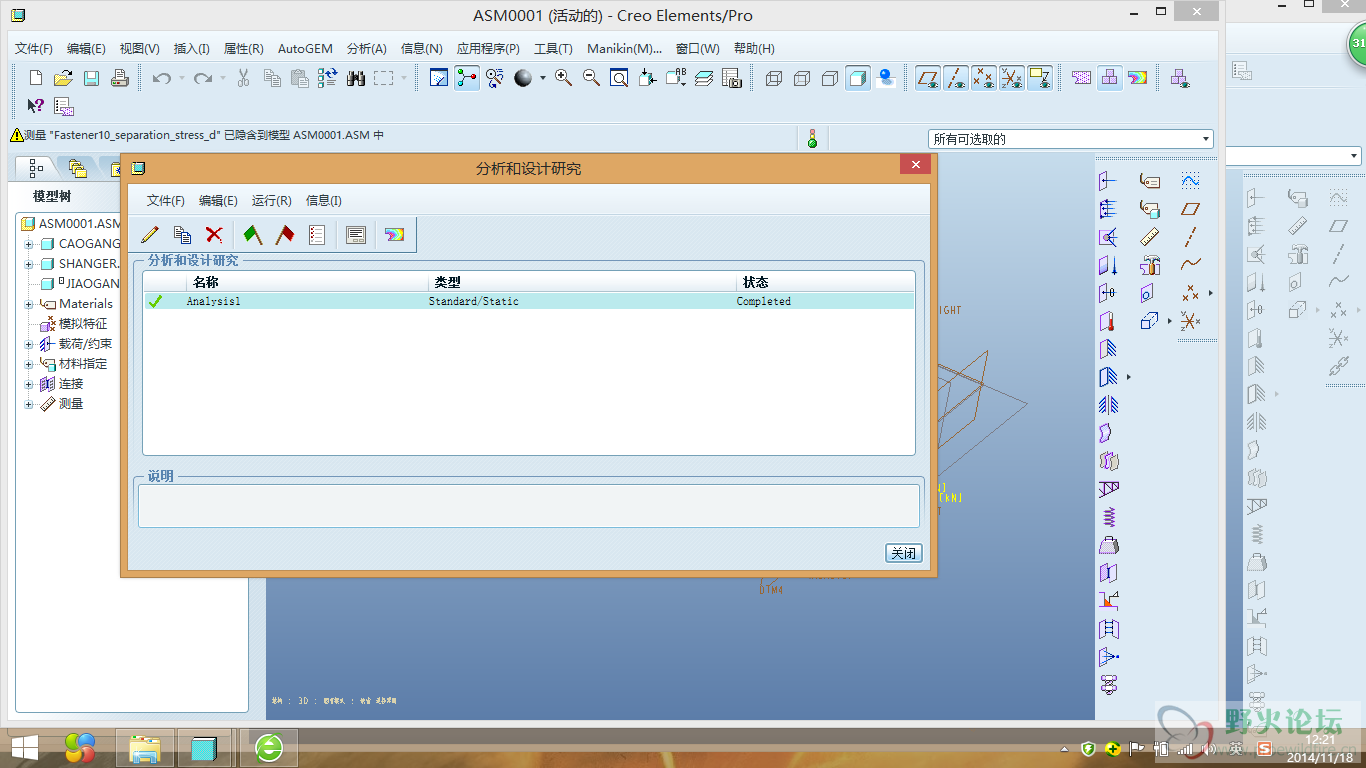

各位大大我今天分析一个组件的受力 pro/e也说分析成功了

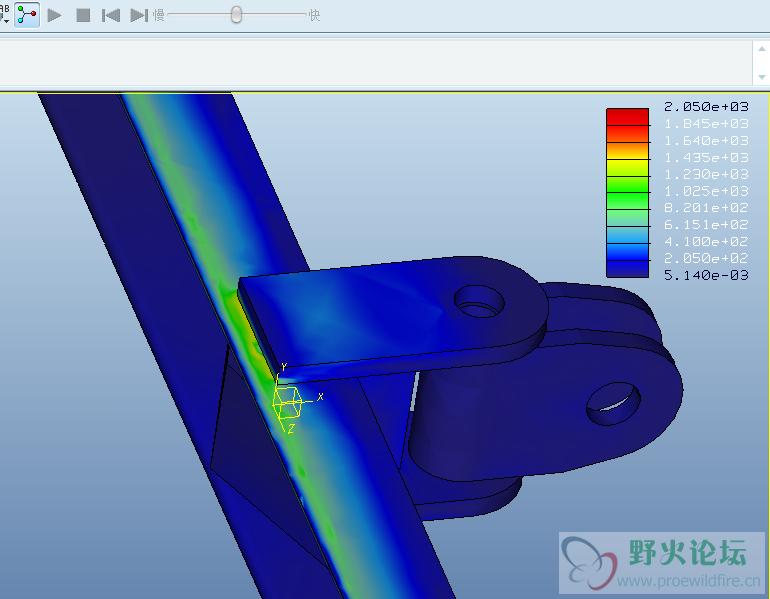

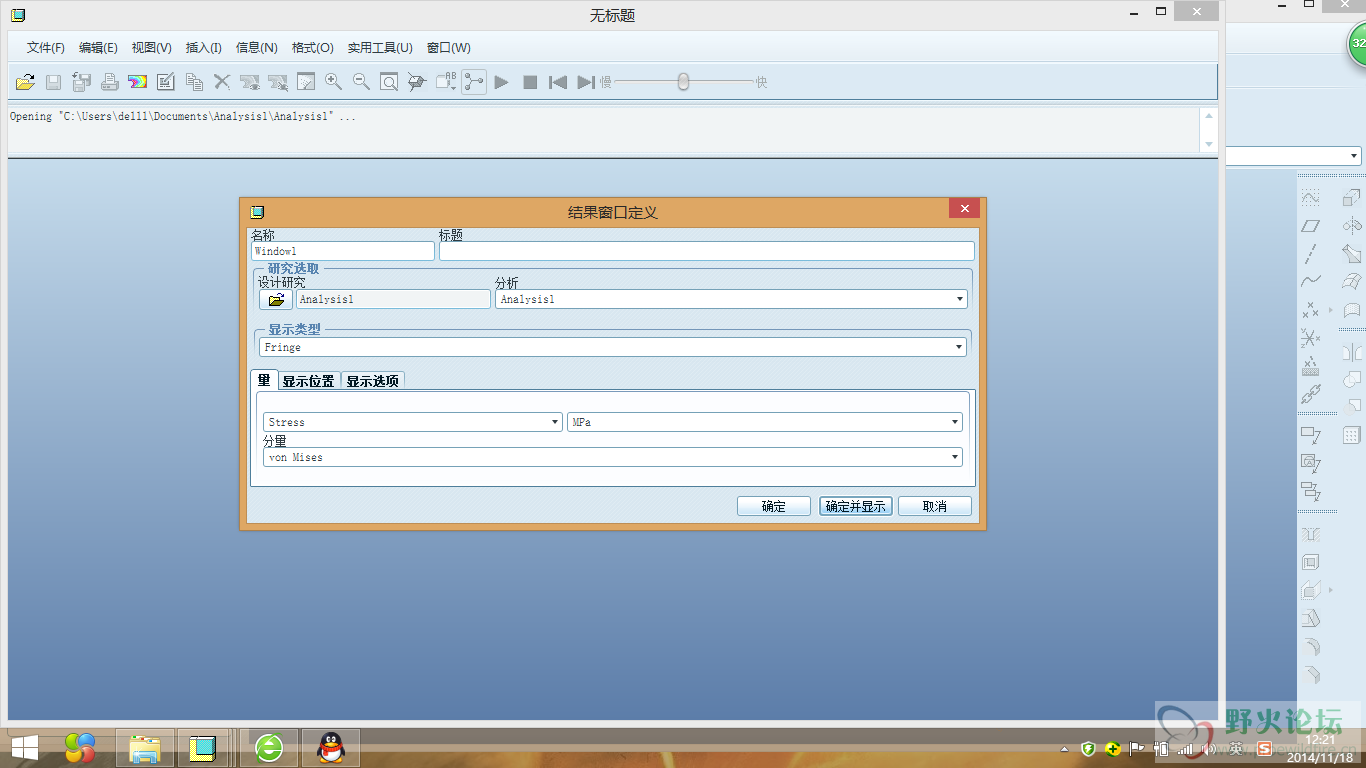

但是后面我查看结果的时候，发现条纹显示方法下的数据，跟图表显示下的结果有很大区别

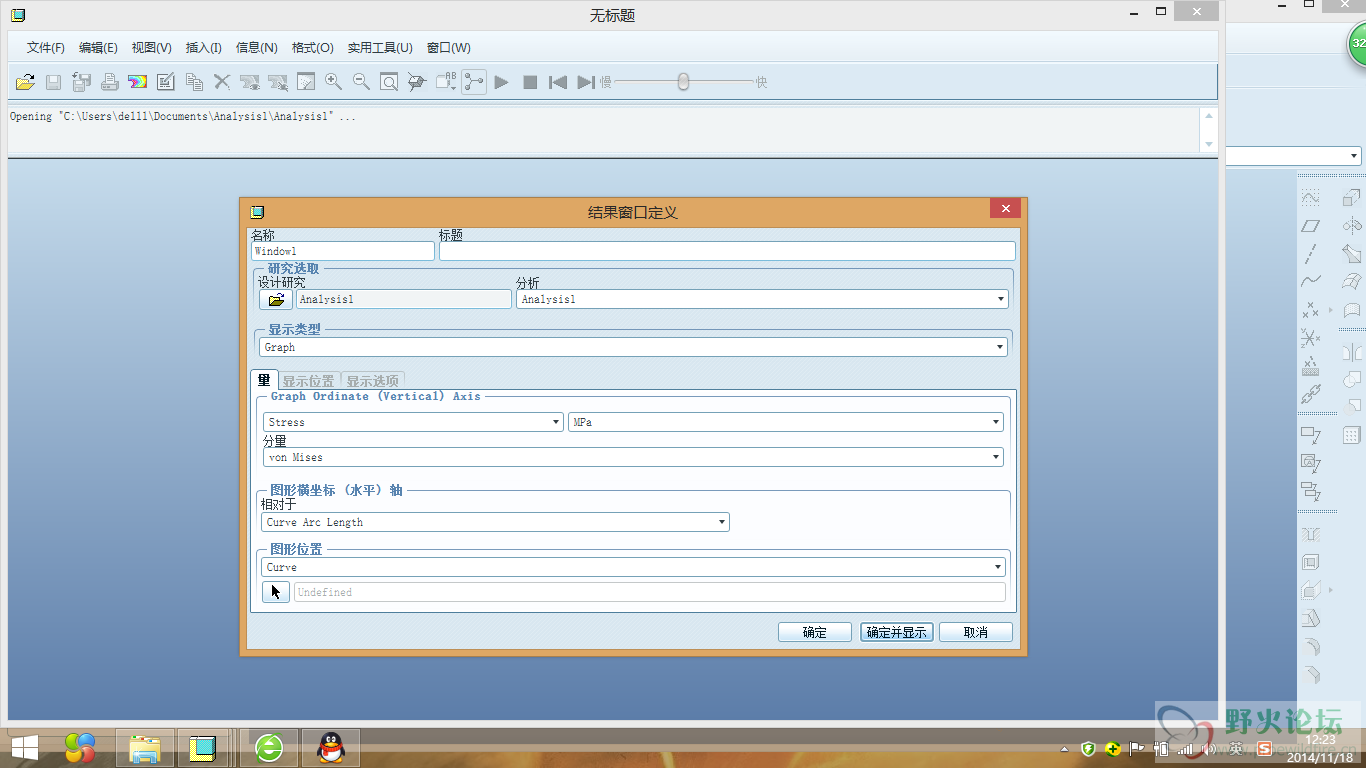

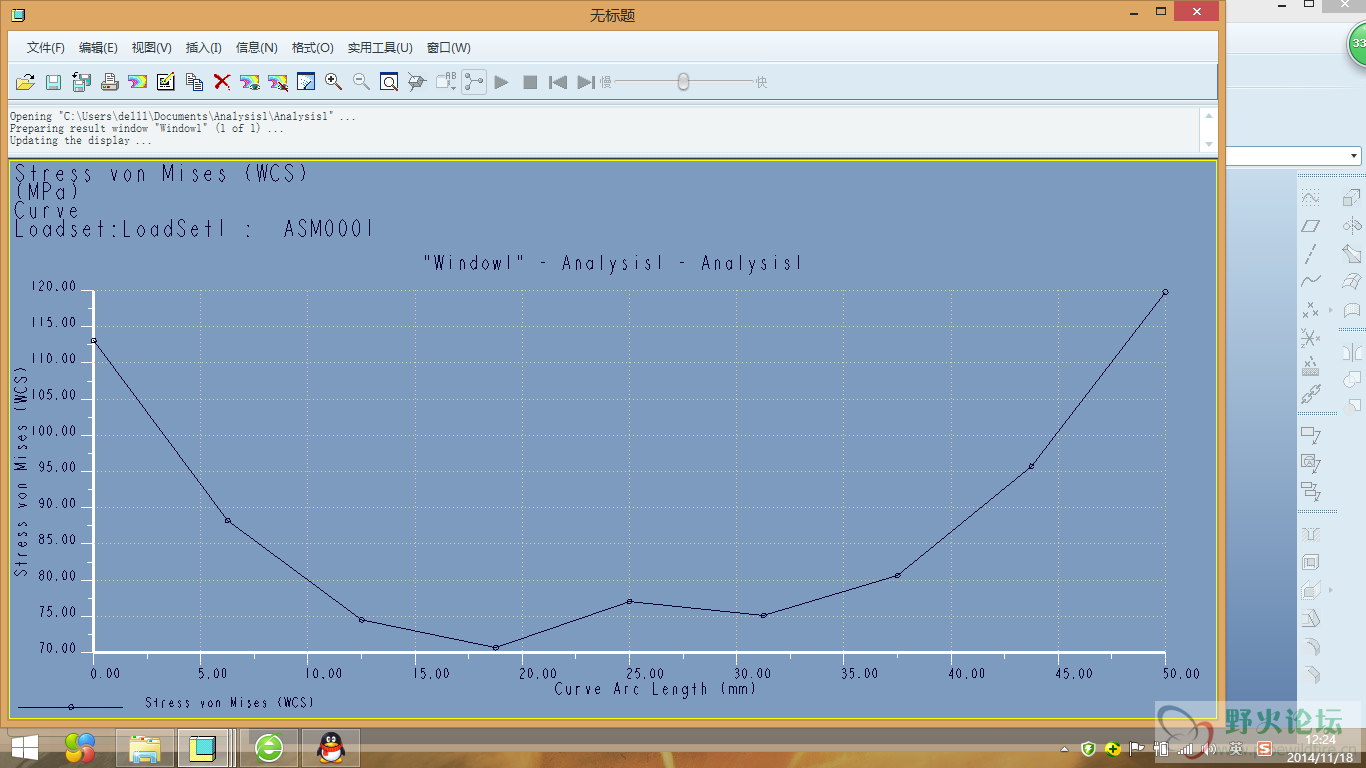

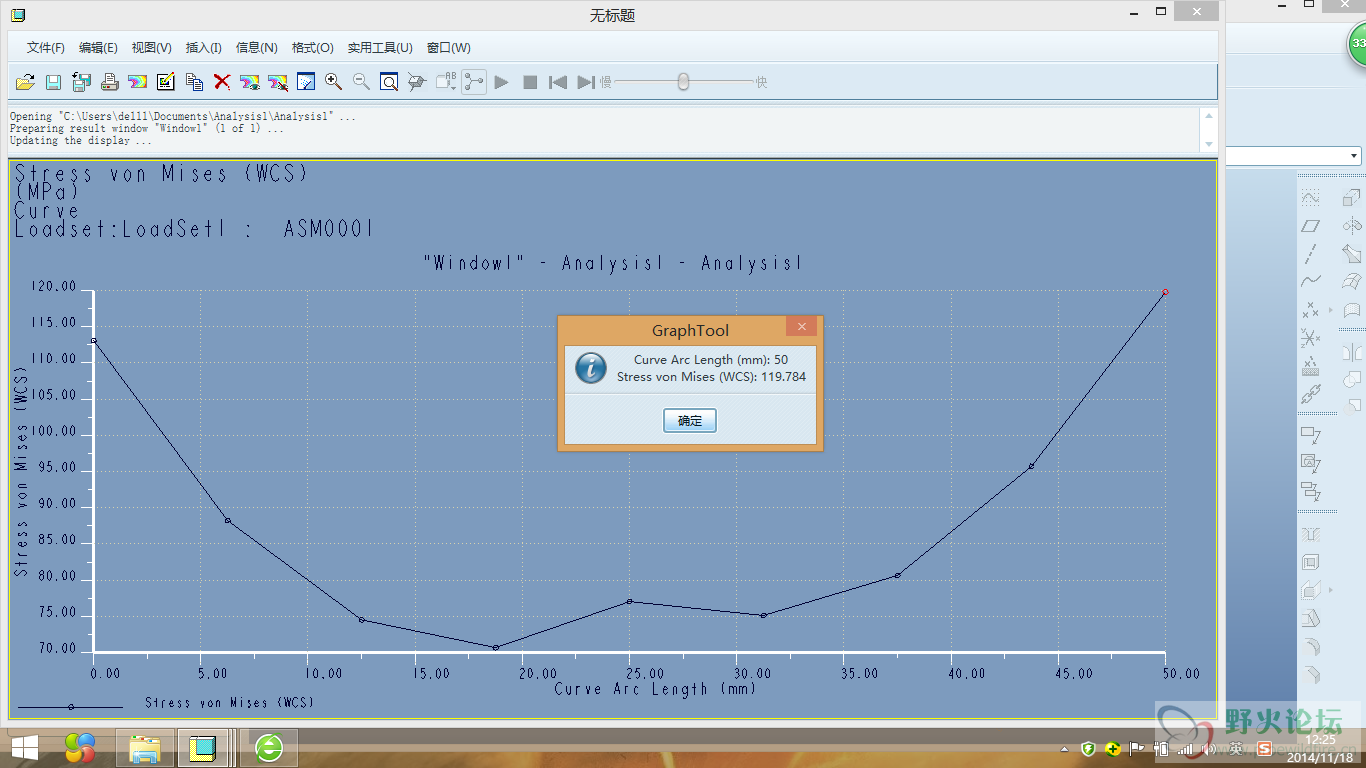

在同一个位置就是图中的红线结果相差10倍

我能明白上面的2点几e+03 是2乘10的三次方可是图标结果才是三位数而条纹已变4位数单位同样都是兆帕
各位大大能告诉我这个结果到底该怎么看呀。。。。

啊豆子呀 · 发表于 2014-11-18 12:41

图在这里

夏金开 · 发表于 2014-11-18 13:39

感觉是位置的差别，一个是相对于整个模型，一个是相对于一条线

1051083108 · 发表于 2014-11-18 14:37

本帖最后由 1051083108 于 2014-11-18 14:40 编辑

把你的云图截图完整一些，貌似云图显示时候界面上会有个scale，数值不代表真实值

啊豆子呀 · 发表于 2014-11-19 13:08

夏金开发表于 2014-11-18 13:39
感觉是位置的差别，一个是相对于整个模型，一个是相对于一条线

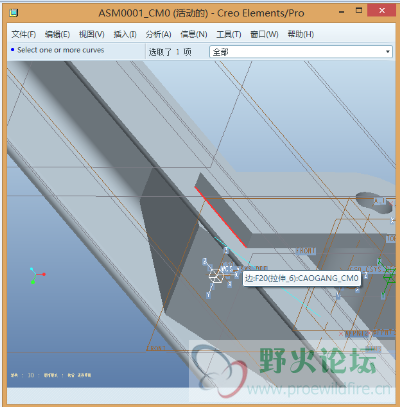

谢谢你的提醒我又去用向量的方法打开看了一遍的确整体和线条是不一样的向量显示的大小和整体相同可是还是不明白让我选那个边有什么意义

啊豆子呀 · 发表于 2014-11-19 13:09

1051083108 发表于 2014-11-18 14:37
把你的云图截图完整一些，貌似云图显示时候界面上会有个scale，数值不代表真实值

啊！没有看到scale呀！！我找了好久

夏金开 · 发表于 2014-12-2 13:55

啊豆子呀发表于 2014-11-19 13:08
谢谢你的提醒我又去用向量的方法打开看了一遍的确整体和线条是不一样的向量显示的大小和整体相同可是 ...

条纹显示没有 X Y轴不需要设定X轴，而图标需要X轴，这条线的长度就是X轴，Y轴就是这条线的应力，这条线是50MM长吧

cccsss · 发表于 2014-12-2 15:20

条纹显示的是整个模型的应力值，你后面显示的是某条线上的应力值。
整个模型的应力值肯定大得多嘛。

啊豆子呀 · 发表于 2014-12-3 12:06

夏金开发表于 2014-12-2 13:55
条纹显示没有 X Y轴不需要设定X轴，而图标需要X轴，这条线的长度就是X轴，Y轴就是这条线的应力，这条线 ...

的确是50mm 你的意思这里的应力是除以50mm以后的结果是吗？

啊豆子呀 · 发表于 2014-12-3 12:09

cccsss 发表于 2014-12-2 15:20
条纹显示的是整个模型的应力值，你后面显示的是某条线上的应力值。
整个模型的应力值肯定大得多嘛。

那我的设计强度是275Mpa 这上面显示的比我设计的大得多是不是意思不能用啊这个结果看起来对我来说太费劲了。。。
