看图建模——20

1051083108 · 发表于 2014-8-12 08:42

本帖最后由 1051083108 于 2014-8-12 08:44 编辑

题目简介：
题目：参照图构建模型，注意其中的对称、相切、同心等约束关系。
参数：A=70， B=36， C=36， D=82， E=66

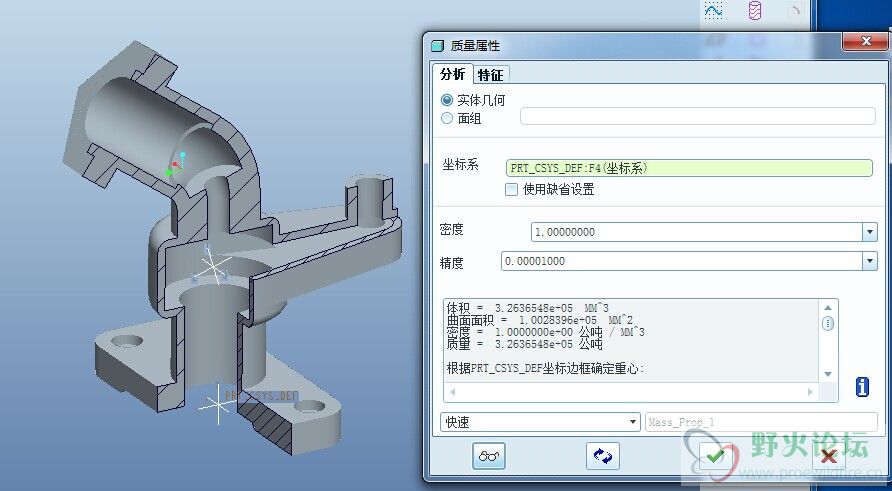

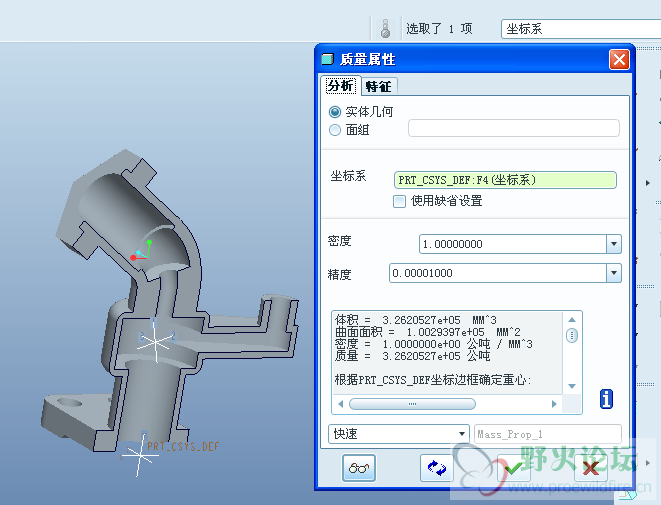

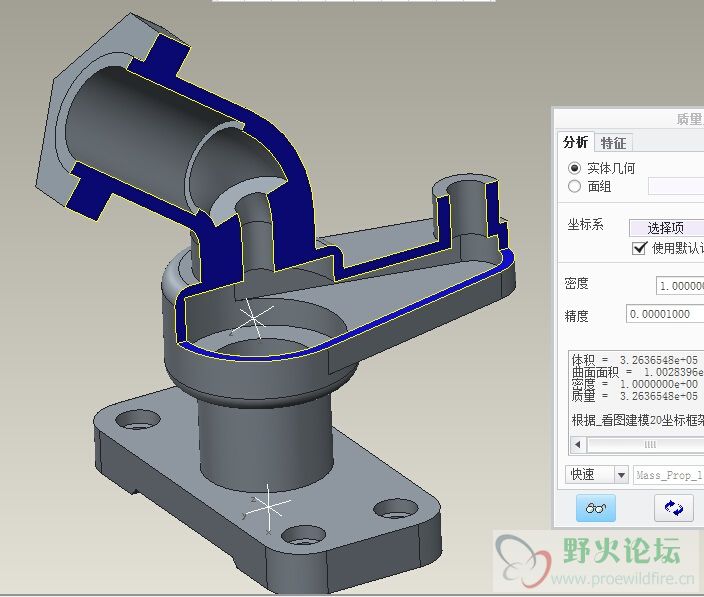

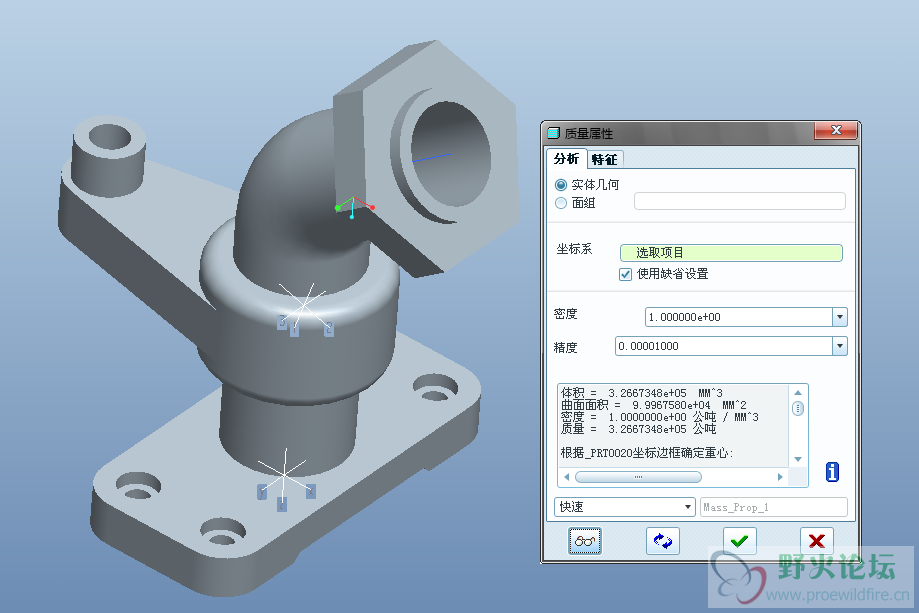

问题：模型体积为多少？

注意事项：
1.完成后加权限100上传prt（最好配合截图），视完成情况给予威望或金钱奖励。不加权限不给奖励
2.版本请使用CREO 2.0或以下
3.回帖之后请不要二次编辑，因为系统只提示最新回复，而本人也没精力去翻看旧回复，因此漏掉奖励请勿埋怨。

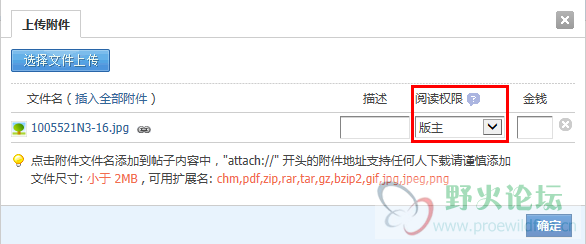

4.关于权限
http://www.proewildfire.cn/data/ ... 8pimxlq8ff8iblv.png

woaini24 · 发表于 2014-8-12 08:43

这个练习真心不错，绘制中！

叶子风云 · 发表于 2014-8-12 09:44

不知误差大不大呢？...待会再试下那个19

huayongxin · 发表于 2014-8-12 10:55

看看

675473451 · 发表于 2014-8-12 12:29

woaini24 · 发表于 2014-8-12 13:26

练习20.prt.rar (69.53 KB, 下载次数: 0)

jhjhu45 · 发表于 2014-8-12 14:10

jhjhu45 · 发表于 2014-8-12 14:17

强烈希望版主能推出曲面练习建模系列和钣金建模系列！

lidong5638 · 发表于 2014-8-12 15:19

19第二问真不会做啊，等会光上传体积算了

jiuchanbuxiu · 发表于 2014-8-12 15:39

画了2遍
