求大神帮忙装配图导出2D的时候出现密密麻麻的线条是怎么回事

远山停霜 · 发表于 2014-6-19 17:20

求大神帮忙

装配图导出2D的时候出现密密麻麻的线条是怎么回事啊，一直弄不明白 LSH}76UI][15OKD~1}9DE{A.jpg

远山停霜 · 发表于 2014-6-19 17:25

来个大神指导下呗

叶子风云 · 发表于 2014-6-19 19:48

图片太小，太模糊，无法看清帮助你。
你可以试着在工程图里：1、绘图视图----视图显示----面组隐藏线移除，选择“是”。
2、相切边样式，选择“无”。
3、显示样式，选择“消隐”。

叶子风云 · 发表于 2014-6-19 19:50

还可以在模型树里，将不必要的曲线或曲面隐藏掉，保存状态，再导出工程图看看。

A13905519590 · 发表于 2014-6-19 20:28

大概是基准面，隐藏线什么的吧

远山停霜 · 发表于 2014-6-20 08:25

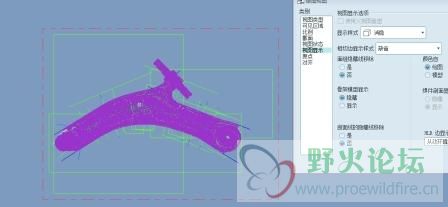

红色的那块全是弯弯曲曲的线铺满了

远山停霜 · 发表于 2014-6-20 09:07

只是针对装配图会出现这个现象我导出零件图的时候不会出现该现象

zdg251889620 · 发表于 2014-6-20 13:46

作图留下的参考线和曲面，在模型树下，新建一个层，将他们HIDE掉

远山停霜 · 发表于 2014-6-20 14:54

谢谢

远山停霜 · 发表于 2014-6-20 15:10

zdg251889620 发表于 2014-6-20 13:46
作图留下的参考线和曲面，在模型树下，新建一个层，将他们HIDE掉

我找到你说的东西了也隐藏并保存了但是依然是密密麻麻的呢怎么回事哦
